Abzweiggarnituren : Y-3 / SF

Abzweigmuffe Y-3 / SF 4x16 bis 5x16, 4x10 bis 5x10Artikelnummer: 435-12066

Eigenschaften

  • Zweiteilige, schlagfeste, transparente Formschalen
  • Kompakte Abmessungen
  • Definierte Kabeldurchmesser an den Formschalen
  • SF-System
  • Sofort betriebsbereit
  • Längs- und querwasserdicht
  • Garnitur unter Wassereinfluss vergießbar

Zulassungen und Normen

Anwendung

Die RELICON Verbindungsgarnituren sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Anschlüsse und Verbindungen in Industriegebäuden, Energieversorgung im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung Gießharz
Farbe Grün (GN)
Inhalt 1Set
Kurzbeschreibung Abzweigmuffe Y-3 / SF 4x16 bis 5x16, 4x10 bis 5x10
Menge per Set
Produktbezeichnung Y-3 / SF-PUR-GN
Produktfamilie RELICON Y-Line SF mit PUR 33
Produktgruppe Abzweiggarnituren
Set Inhalt Gießharz PUR 33
Im 2-Kammerbeutel, transparent
Formschalen, transparent
SF-Einfüllstutzen und Adapter
Schutzhandschuhe, Schmirgelleinen, Montageanleitung
HelaTape PVC Isolierband
Verarbeitungswerkzeug PTS4, ASS103, RCS0425
Abzweigkabel bis mm² 5 x 10mm²
Abzweigkabel von mm² 4 x 10mm²
Harzmenge 955 ml/1308 g
Hauptkabel bis mm² 5 x 16mm²
Hauptkabel von mm² 4 x 16mm²

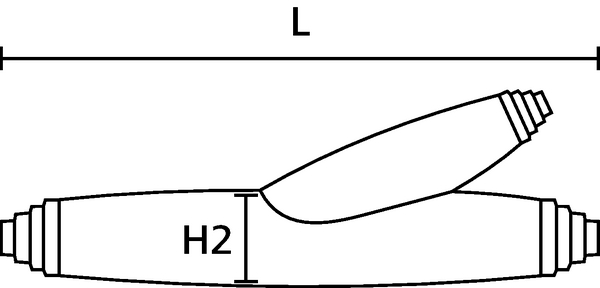

Höhe (H2) 90mm
Kabeldurchmesser Abzweigkabel 13-28mm
Kabeldurchmesser Hauptkabel 10-40mm
Länge (L) 330mm
Verbindungszubehör ohne
Winkel 20°
Betriebstemperatur - °C -25 °C bis +120 °C
ELV konform Ja
Gefahrgut Nein
Halogenfrei Nein
Lagerzeit 48 Monate
Material Polyurethanharz (PUR)
Zulassungen/Normen
EAN / GTIN 4031026626833
Gebinde Beutel
Lagertemperatur +4 °C bis +40 °C
Verpackung 1 - Beschaffenheit Karton
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.18m
Verpackung 3 - Gewicht (kg) 2.008kg
Verpackung 3 - Höhe (m) 0.17m
Verpackung 3 - Länge (m) 0.56m
Verpackung 3 - Menge 1
Verpackung 3 - Volumen (m³) 0.0171
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 117.384kg
Verpackung 4 - Höhe (m) 1.17m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 48
Verpackung 4 - Volumen (m³) 1.123
ETIM 7.0 EC001170
ETIM60Key EC001170
