Geflechtschläuche und Gewebeschläuche für industrielle Anwendungen

Geflechtschläuche für Standard- und kundenspezifische Anforderungen

Gewebeschläuche: Kabelbündelung und Kabelschutz in einem

Organisation und Schutz in einem, mit Gewebeschläuchen von HellermannTyton

Geflechtschläuche werden hauptsächlich zur Bündelung und zum Schutz von Kabeln verwendet. Für Standard-Anwendungen eignen sich selbstverschließende Gewebeschläuche, die mit einem Handgriff angebracht und wieder entfernt werden können.

Andere Anwendungen erfordern Geflechtschläuche aus speziellem Material und mit besonderen Eigenschaften. So gibt es beispielsweise hitzebeständige Gewebeschläuche, die hohen Temperaturen standhalten müssen. Darüber hinaus sind Schutzschläuche erhältlich, die einen elektromechanischen Schutz bieten, sowie Schläuche, die besonders reißfest sind und durch einen ausgezeichneten Abriebschutz überzeugen.

Ganz gleich, ob IT-Infrastruktur oder Industrie: Bei uns finden Sie den richtigen Gewebeschlauch für Ihre Anwendung.

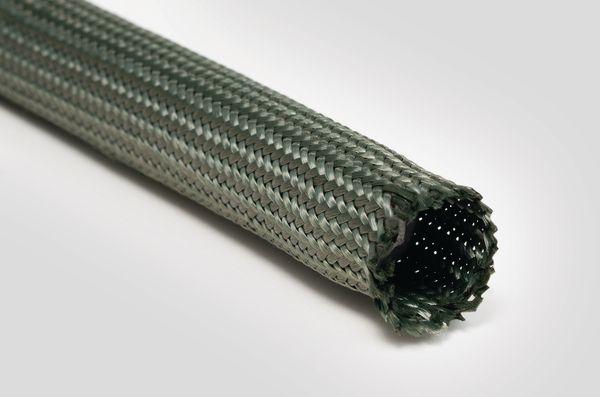

Hochtemperatur-Geflechtschläuche

Geflechtschläuche aus nicht brennbarem Meta-Aramid

HEGMAN Hochtemperatur Gewebeschläuche

HEGMAN Hochtemperatur-Geflechtschläuche wurden für Anwendungen in rauhen Umgebungen entwickelt, wo hohe Hitze- und Brandschutzanforderungen eine Rolle spielen und ein mechanischer Schutz von Leitungssätzen erforderlich ist.

Dieses Produkt wird bevorzugt in folgenden Industrien verwendet:

  • Luft- und Raumfahrtindustrie
  • Verteidigungsindustrie
  • Motorsport

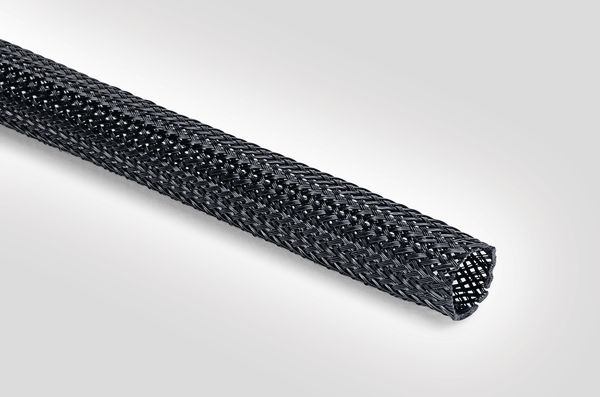

Die aufweitbaren HEGMAN Gewebeschutzschläuche bieten eine gute Abriebfestigkeit, sind extrem
flexibel
und außerdem beständig gegen Strahlung und Flüssigkeiten.

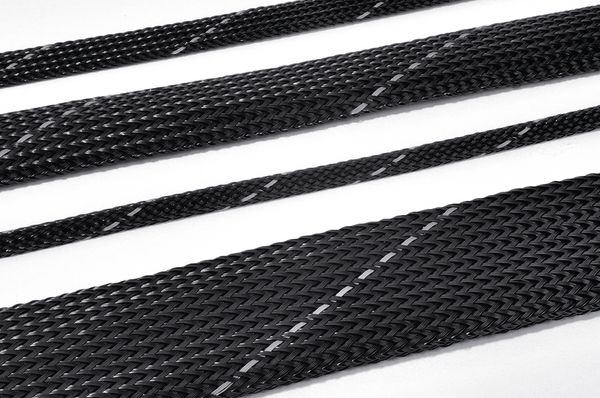

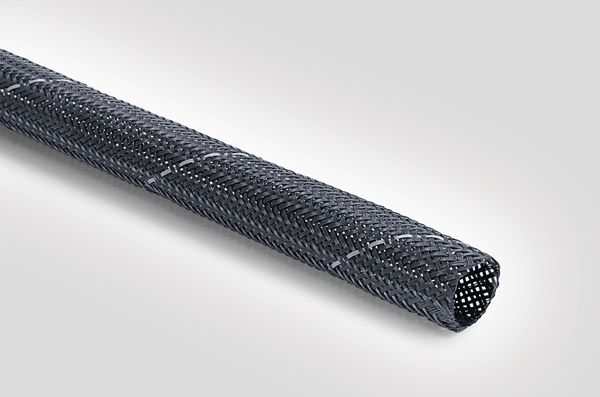

Geflechtschläuche aus flammhemmendem Polyester

HEGPV0 flammhemmende Gewebeschläuche aus Polyester

Der feuerfeste HEGPV0-Geflechtschlauch ist für den Einsatz in Umgebungen konzipiert, in denen ein hoher Brandschutz erforderlich ist. Er ist selbstverlöschend nach UL94 V0 und wird unter anderem in folgenden Industrien eingesetzt:

  • Schienenfahrzeugbau
  • Werkzeugmaschinen
  • Robotik und Automatisierungstechnik

Der Geflechtschutzschlauch aus widerstandsfähigem Polyester ist extrem abriebfest und zudem hochflexibel.

Helagaine HEGPA66 aus hoch strapazierfähigem Polyamidgarn ist eine flexible und aufweitbare Alternative. Diese Lösung eignet sich insbesondere für Anforderungen der Automobil- und Bahnindustrie.

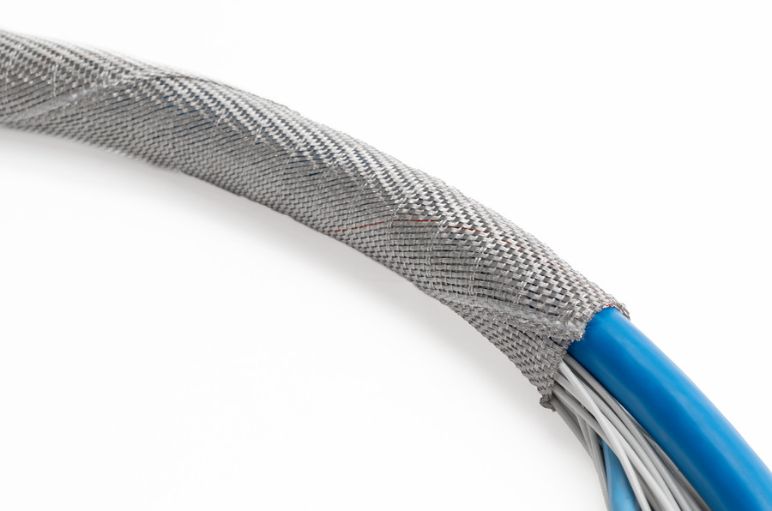

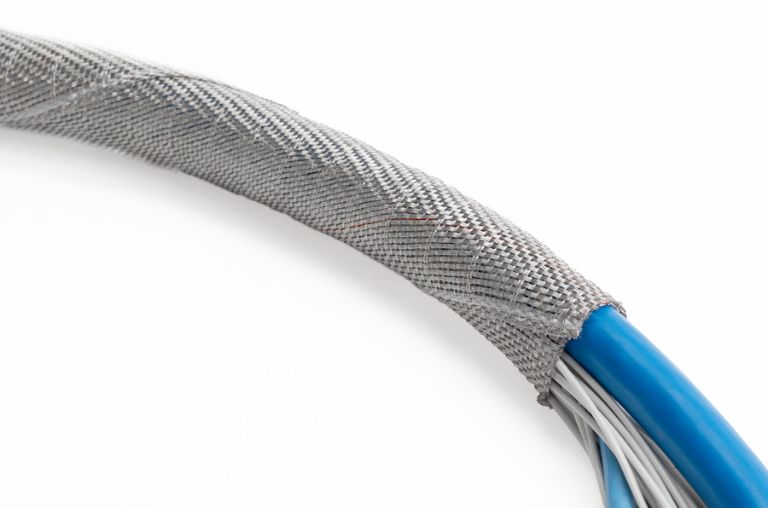

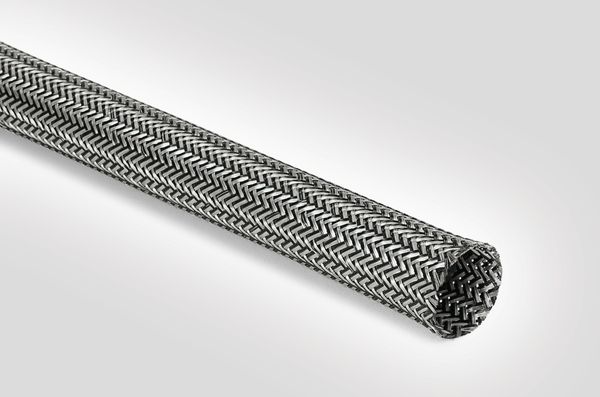

EMV-Geflechtschläuche

Geflechtschläuche für elektromechanischen Schutz

Helagaine HEGEMIP EMV-Geflechtschläuche  vereinen exzellenten elektromechanischen Schutz mit hervorragender Abriebfestigkeit.

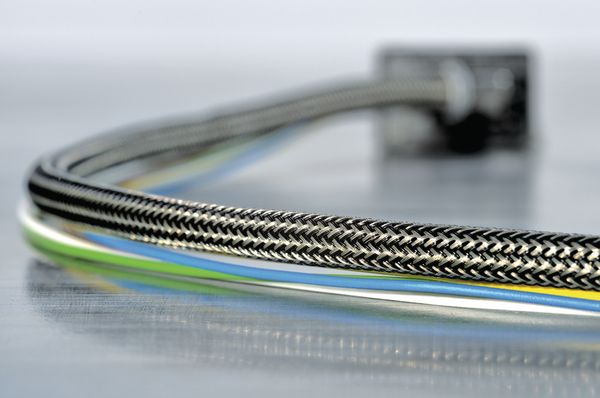

HEGEMIP EMV-Geflechtschläuche

HEGEMIP Geflechtschläuche sind dehnbar und extrem flexibel: Selbst Biegungen von mehr als 90° sind kein Problem. Damit eignen sie sich perfekt für Einsätze auf engem Raum und für Anwendungen, bei denen die Verkabelung viel Bewegung ausgesetzt ist.

HEGEMIP Abschirmschläuche zum Schutz vor elektromagnetischer Störstrahlung bestehen aus einem Materialmix aus halogenfreiem Polyester (Abriebschutz) und verzinntem Kupfer (Abschirmschutz).

Im Gegensatz zu Vollmetall-Lösungen bietet diese Kombination eine abschirmende Wirkung bei gleichzeitiger Gewichtsreduzierung.




Weitere Vorteile:

  • Mit herausnehmbarem Innenschlauch, für Formstabilität und einfaches Kabeleinziehen
  • Erfüllt die Anforderungen der IEC CISPR25
  • Ideal für hochempfindliche Elektronik, z. B. in Maschinen, militärischen Geräten und Automobilen

Neben der Standardausführung ist der HEGMIP-Abschirmschlauch zusätzlich in folgenden Varianten erhältlich:

  • HEGEMIP-VG, für militärische Anwendungen, zugelassen nach Militärnorm VG 96936-10 / Typ A
  • HEGEMIP-HY, in Silber-Orange, für Hochvoltanwendungen in der Elektromobilität
  • HEGEMIPV0, mit UL94V0-Klassifizierung, für höhere Brandschutzanforderungen

Selbstschließende Gewebeschläuche

Wiederverwendbare Gewebeschutzschläuche

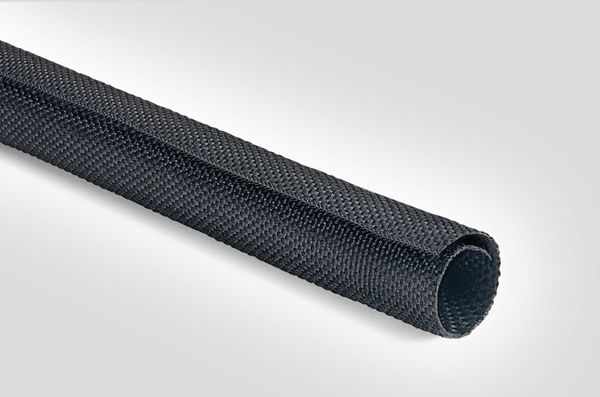

Twist-In selbstschließender Gewebeschlauch aus Polyester

Der wiederverwendbare Twist-In-Geflechtschlauch aus Polyester eignet sich perfekt für die Installation an vorkonfektionierten Leitungen oder für die nachträgliche Montage. Er lässt sich mit einem einzigen Handgriff öffnen – dadurch ist das Kabelbündel für Wartung, Reparatur und Inspektion jederzeit leicht zugänglich.

Twist-In gewährleistet eine einfache Kabelbündelung sowie eine unkomplizierte Kabelentnahme – ohne Demontage von Verbindungselementen oder sonstigem Zubehör. Mit seinem sehr guten
Abriebschutz
wird Twist-In häufig im Maschinenbau, in der Elektroinstallation und in der Automobilindustrie
eingesetzt – aber auch zum Schutz von Leitungen im Home-Office und bei Unterhaltungssystemen.

Twist-In ist in 2-Meter- und 5-Meter-Längen, sowie größeren Rollen erhältlich. Für Einsatzbereiche, die einen hohen Brandschutz erfordern, ist der flammhemmende Gewebeschlauch Twist-In-FR die perfekte Wahl.

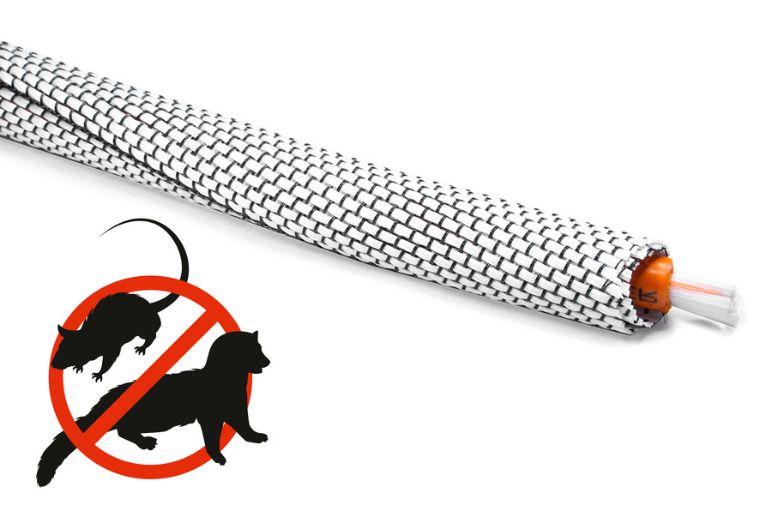

Twist-In-RR: Selbstschließender Nagetier-Gewebeschutzschlauch

Selbstschließender Nagetier-Gewebeschutzschlauch

Wilde Tiere stellen eine Bedrohung für Ihre Installationen dar. HelaGaine Twist-In-RR wurde entwickelt, um Kabel und Schläuche vor Nagetieren zu schützen, indem es aus Glasfaser und Polyester-Multifilamenten hergestellt wird. Dieser Schlauch bietet außerdem hervorragende Eigenschaften in Bezug auf Abriebfestigkeit, UV-Schutz, Vibrationen und Stöße.
HelaGaine Twist-In-RR ist auch widerstandsfähig und bietet Schutz für raue Umgebungen wie unterirdische Anlagen und Abwassersysteme.

HelaGaine Twist-In-RR wird unter anderem auch in den folgenden Industrien eingesetzt:

  • Automobil
  • Schienenfahrzeug
  • Telekommunikation

Neben den Standardspulen ist Twist-In RR auch in den praktischen 2 m und 5 m Längen erhältlich.

Gewebeschutzschläuche mit Klettverschluss

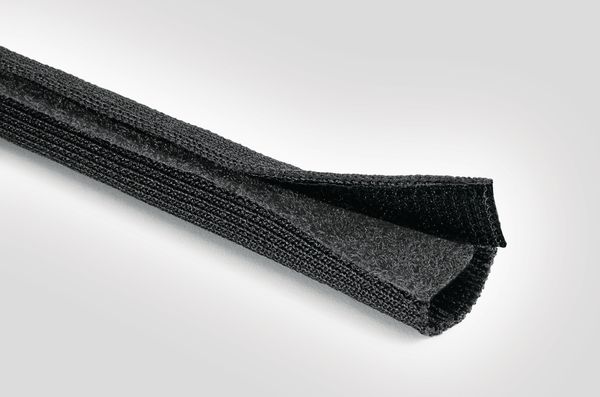

Widerverschließbarer Gewebeschutzschlauch mit Klettverschluss

HELAHOOK ist ein Gewebeschlauch mit Klettverschluss, der sich dank seiner hohen Elastizität perfekt ans Bündelgut anpasst. Der Geflechtschlauch kann beliebig oft geschlossen und wieder geöffnet werden – ideal für die nachträgliche Montage.

Da HELAHOOK wiederverwendbar ist, eignet er sich auch ideal für den temporären Einsatz.

Dieser Gewebeschlauch wird bevorzugt in folgenden Anwendungsbereichen eingesetzt:

  • Automobilindustrie
  • Maschinenbau
  • Schienenfahrzeugbau
  • Eventmanagement

Gewebeschläuche für Hydraulikleitungen

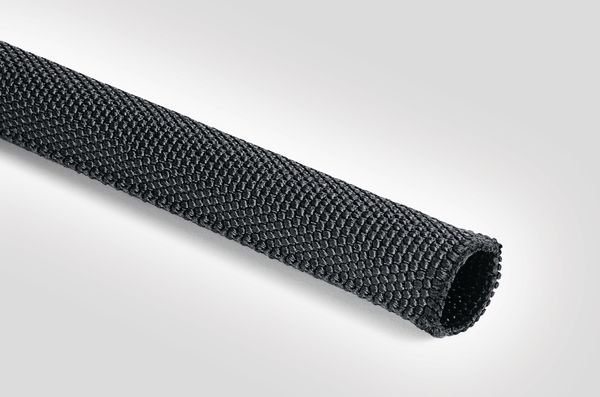

Berstschutzschläuche

HEGWS Berstschutzschlauch für Hydraulikleitungen

Der extrem reiß- und abriebfeste HEGWS ist speziell für den Schutz von Hydraulikleitungen konzipiert.

HEGWS schützt Geräte und Personen, die in unmittelbarer Nähe von Erdbaumaschinen und in Umgebungen mit mechanischen Vibrationen arbeiten. Außerdem bietet der HEGWS Hydraulikschlauch Schutz vor austretenden Ölstrahlen durch sogenannte Pin Holes, sowie Schutz vor Schlauchrissen.

Dieser geschlossene Polyamid-Geflechtschlauch ist zertifiziert nach DIN EN ISO 3457 und DIN EN 1299.

FAQs – Fragen und Antworten

Was sind Geflechtschläuche?

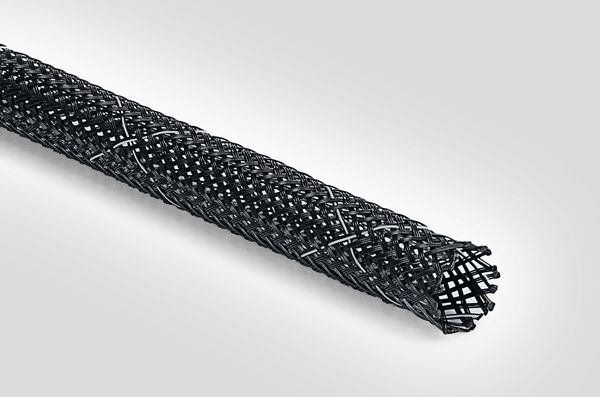

Helagaine HEGPV0X flammhemmender, flexibler Polyester-Geflechtschlauch

Geflechtschläuche helfen Ihnen beim Organisieren und Bündeln von Kabeln und Leitungen. Aber das ist noch nicht alles: Spezielle Typen bieten auch weiters elektromagnetische Abschirmung und Schutz.

Geflechtschläuche sind aus unterschiedlichsten Materialien gefertigt, mit vielen verschiedenen Eigenschaften für einen breiten Anwendungsbereich: von flammhemmenden Gewebeschutzschläuchen über Berstschutzschläuche für Hydraulikleitungen bis hin zu EMV-Geflechtschläuchen.

Während Standardlösungen zu Hause und in IT-Umgebungen zum Einsatz kommen, werden
Geflechtschläuche mit speziellen Eigenschaften in nahezu allen Industriezweigen verwendet – unter
anderem in der Automobilindustrie und im Schienenfahrzeugbau sowie in der Luft- und Raumfahrtindustrie
oder in der Verteidigungsindustrie.

Wie montiert man einen Geflechtschlauch?

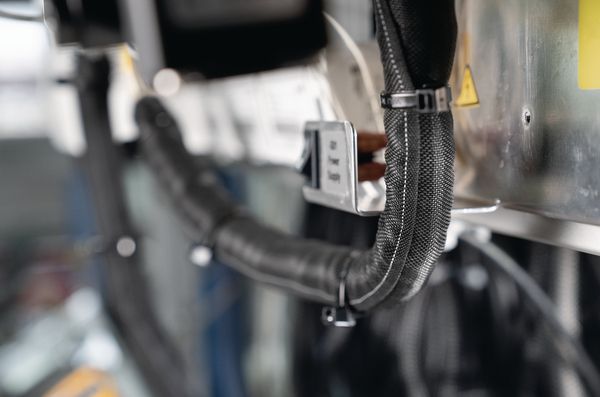

Helagaine Twist-In-FR selbstschließender, flammhemmender Polyester-Gewebeschlauch

Aufgrund ihrer Flexibilität lassen sich die meisten Geflechtschläuche einfach von Hand über das Kabelbündel ziehen. Mit Hilfe eines geeigneten Werkzeugs können Sie Ihren Gewebeschlauch bequem auf die richtige Länge zuschneiden (siehe: Wie schneidet man Gewebeschläuche?).

HellermannTyton Geflechtschläuche werden mit einem herausnehmbaren Innenschlauch geliefert, der es erleichtert, den Mantel über die Kabelstränge zu schieben.



Im Gegensatz zu geschlossenen Geflechtschläuchen gibt es auch wiederverwendbare Gewebeschläuche. Diese eignen sich insbesondere für eine schnelle Installation, aber auch für die nachträgliche Montage. HellermannTyton bietet geschlitzte Schläuche mit Klettverschluss an, z. B. HELAHOOK, und selbstschließende Schläuche ohne Klett, wie beispielsweise Twist-In.

Wie schneidet man Gewebeschläuche?

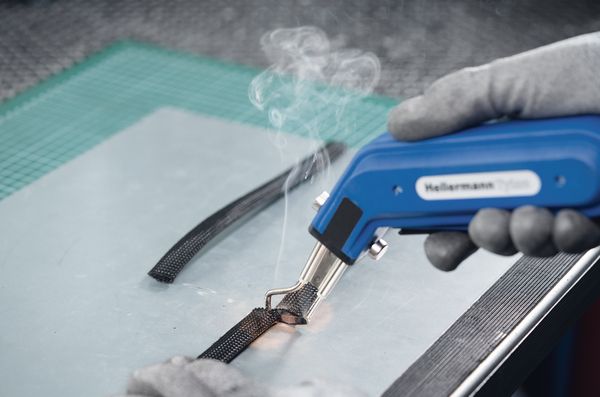

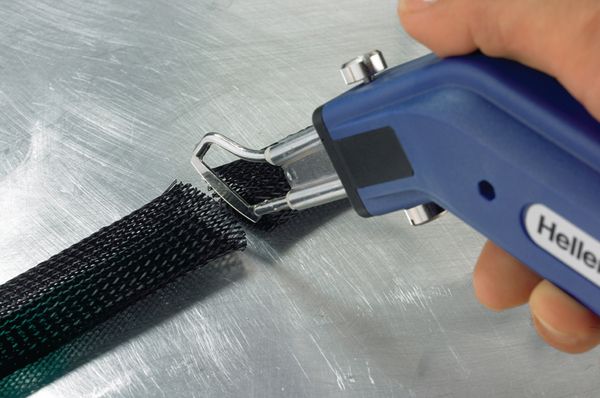

HSG0 Heißschneidegerät

Wenn Sie Geflechtschläuche mit einer herkömmlichen Schere schneiden, werden die Enden höchstwahrscheinlich ausfransen. Aus diesem Grund empfiehlt sich bei kleinen bis mittleren Stückzahlen der Einsatz eines Heißschneiders. Mit Zubehör wie dem industriellen Heißschneidegerät HSG0 können Sie Geflechtschläuche sauber schneiden – ohne, dass diese ausfransen.

Innerhalb weniger Sekunden ist der Schneidegerät einsatzbereit – ein Knopfdruck genügt. Das Metallmesser wird erhitzt, durchtrennt den Mantel und sorgt gleichzeitig dafür, dass die abgeschnittenen Filament-Enden verschmelzen.

Trotz seiner Robustheit ist das Geflechtschlauch-Heißschneidegerät HSG0 sehr leicht und handlich. Für Anwendungen mit hohen Stückzahlen bieten wir individuelle Zuschnitte an. Bitte kontaktieren Sie uns für ein persönliches Angebot.
