Kabelbinderzangen: Optimales Spannen und gradfreies Abschneiden von Kabelbindern

Kabelbinderzangen – zuverlässig, komfortabel, ideal für den Langzeiteinsatz

Automatische Kabelbinderzange CPK hybrid

Kabelbinderzange ist nicht gleich Kabelbinderzange: Während einige Abbindewerkzeuge beispielsweise für schwer zugängliche Bereiche geeignet sind, müssen andere Kabelbinderzangen im mobilen Einsatz ohne Strom funktionieren.

Hinzu kommen Anforderungen der modernen Serienfertigung. Demnach muss die Handhabung der Kabelbinderzange auch bei dauerhaftem Einsatz stets zuverlässig und komfortabel sein.

HellermannTyton bietet von der manuellen über die pneumatische bis hin zur automatischen Kabelbinderzange eine Vielzahl an Verarbeitungswerkzeugen an.

Die Kabelbinderzangen sind die Lösung für optimales Spannen und Abschneiden von Kabelbindern direkt am Kabelbinderkopf sowie zur Beschleunigung des Abbindeprozesses von Kabelbindern aus verschiedensten Materialien und Größen.

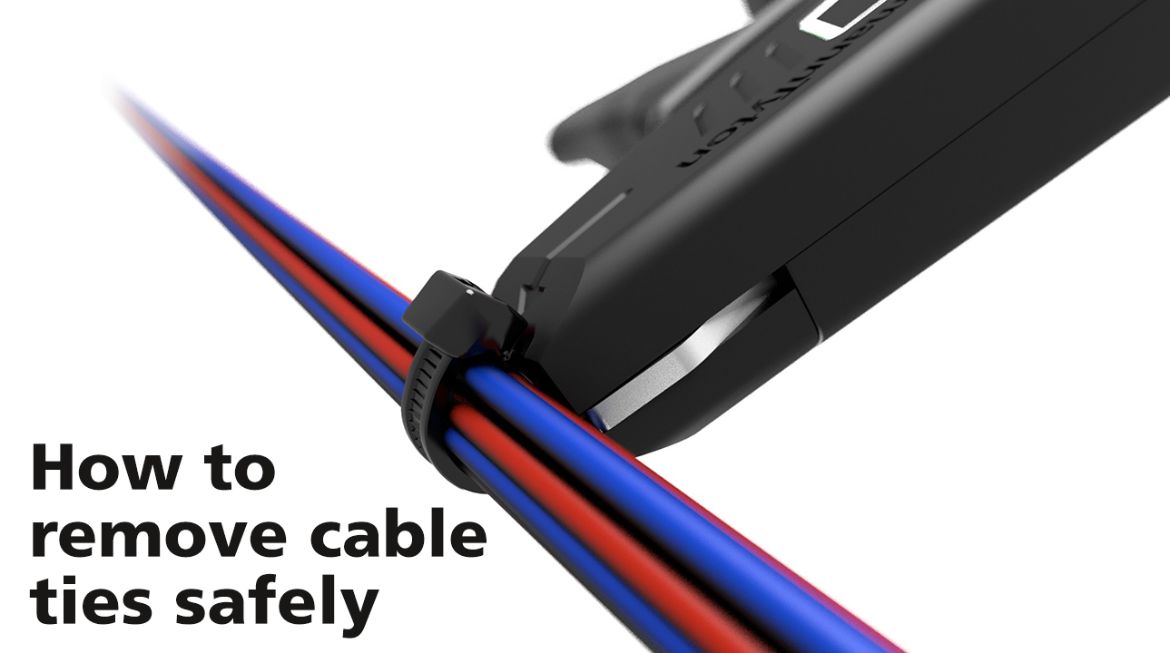

In diesem Video sehen Sie, wie Sie Kabelbinder sicher und kantenfrei abschneiden können:

Automatische Kabelbinderzangen

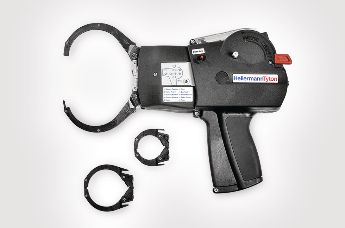

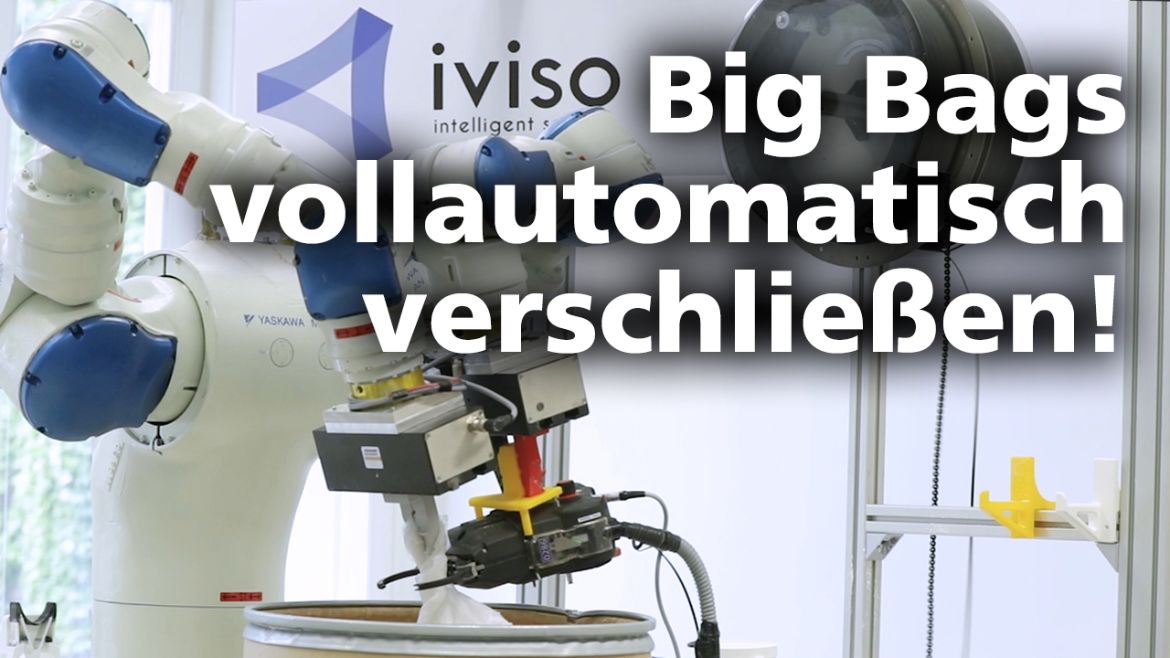

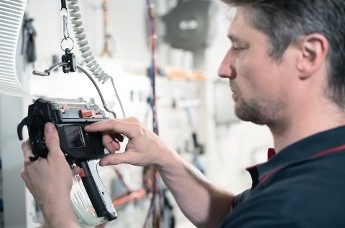

Autotool CPK hybrid: vollautomatisch, blitzschnell, prozesssicher

Das elektrisch betriebene Bündelwerkzeug Autotool CPK hybrid ist führend in puncto Prozessicherheit und Automatisierung. Es arbeitet vollautomatisch und beschleunigt Abbindevorgänge erheblich. Umschlaufen, Einfädeln, Spannen und Abschneiden gehen ganz einfach auf Knopfdruck – mit konstanter Qualität. Dadurch können Arbeitsvorgänge schneller und effektiver ausgeführt werden.

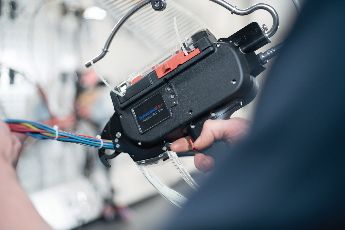

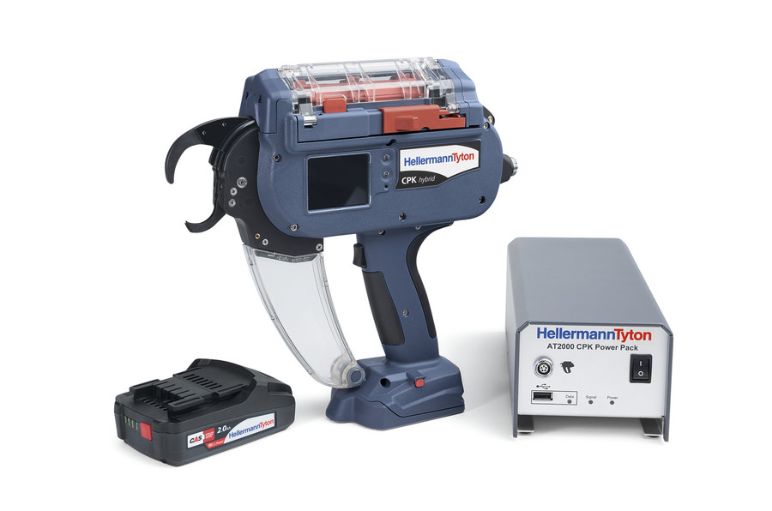

CPK hybrid: kabellos oder mit CAS Akku

Je nach Anwendung kann das CPK hybrid entweder mit dem kabelgebundenen Netzteil oder kabellos mit dem CAS-Akku, der in den Griff integriert werden kann, verwendet werden. Perfekt, wenn die nächste Steckdose weiter weg ist, wie beispielsweise in Solaranlagen.

Diese automatische Kabelbinderzange ist aufstellbar - so können Sie sie einfach auf die Werkbank stellen. Das Bündeln, Einfädeln, Spannen und Schneiden erfolgt auf Knopfdruck - in gleichbleibender Qualität. Dieses automatische Bündelungswerkzeug ermöglicht eine schnellere und effektivere Verarbeitung.

Sind Sie an einer live Präsentation des CPK hybrids interessiert? Fordern Sie hier Ihre kostenlose Vor-Ort-Demo an.

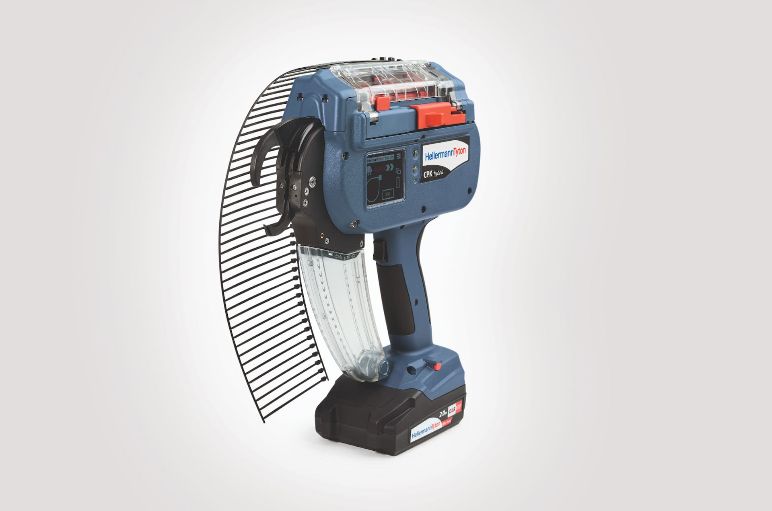

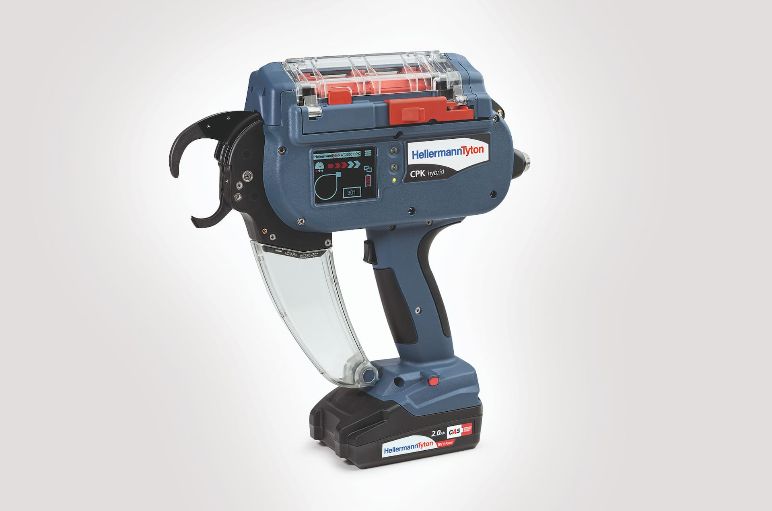

Automatische Kabelbinderzange: CPK hybrid

Ihre Vorteile:

  • Zykluszeiten: bis zu 0,65 Sekunden pro Abbindung abhängig von Qualität und Kraft
  • Abbindungen bis zu einem Durchmesser von 20 mm möglich
  • Inklusive der Software „HT Data Management“ für vollständige Dokumentation und Reproduzierbarkeit der Abbindeprozesse
  • Sonderfunktionen durch Software, wie z. B. Definition des Bündeldurchmessers unabhängig vom Umfang des Bündelguts
  • Steuerung der Softwareeinstellungen über das Display oder den Computer

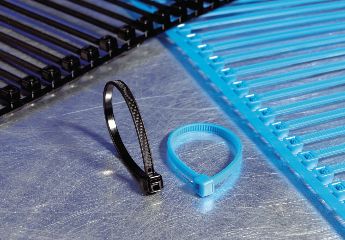

  • Verarbeitung von Bandketten mit je 50 Kabelbindern oder Spulen mit je 3.500 Kabelbindern
  • Ideal bei Anwendungen mit hohen Qualitätsansprüchen, z. B. in der in Produktion von Großserien

 Stromversorgung über:

  • CPK CAS Akku 18V: bis zu 8.000 Kabelbinder-Abbindungen mit nur einer Akkulaufzeit und nur durchschnittlich 30 Minuten Akkuladezeit
  • Netzteil CPK: Eingang: 101-240V AC, 50/60 Hz; Ausgang: 25,2V DC max. 150W
  • Netzteil mit Steuereinheit für die Integration in automatische Produktionssysteme - Eingang: 100-240V AC, 50/60 Hz; Ausgang: 25,2V DC max. 150W



Passendes Zubehör:





Schnelles und abfallfreies Bündeln mit der Kabelbinderzange ATS flex

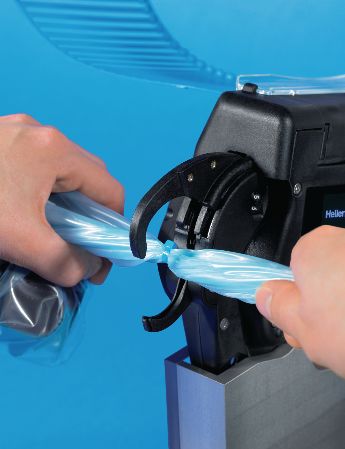

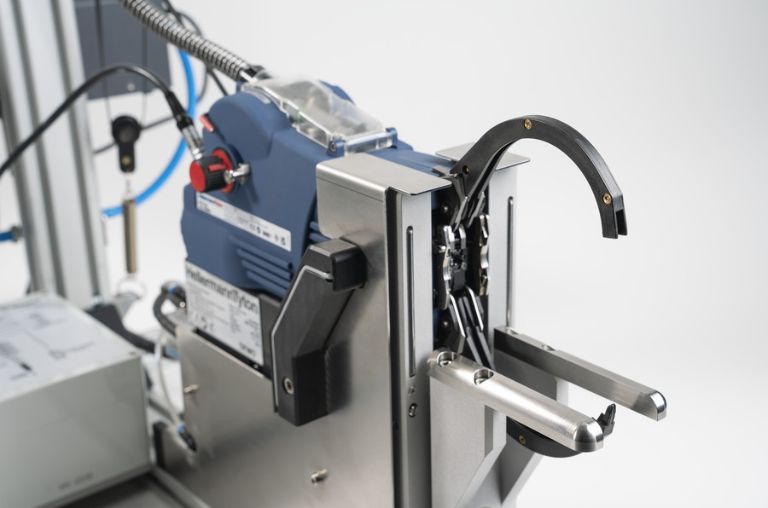

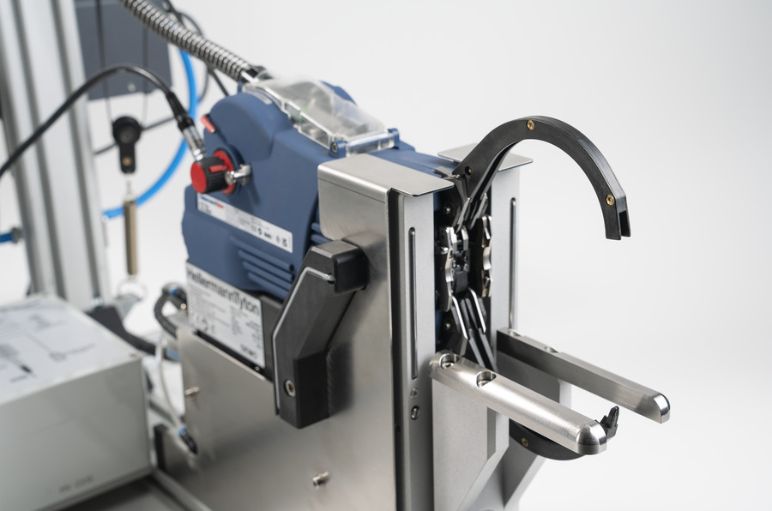

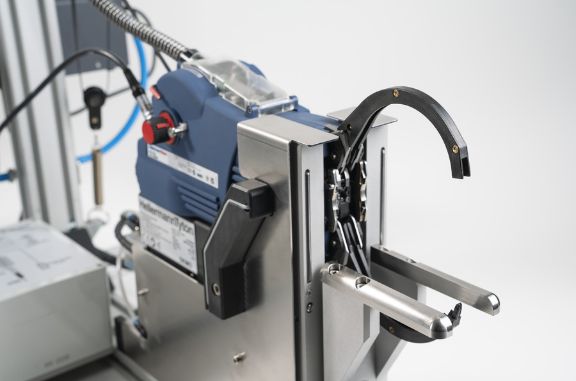

Autotool ATS flex

Das ATS flex ist ein automatisiertes und prozesssicheres Kabelbündelungssystem, das abfallfrei bündelt, sodass Entsorgungsaufwand und -kosten entfallen. Die richtige Zangengröße und Geschwindigkeit werden bei der Inbetriebnahme automatisch eingestellt, was die Qualität des Bündelungsprozesses erhöht - Schlaufen, Einfädeln, Spannen und Abschneiden auf Knopfdruck bei gleichbleibender Qualität.

Durch die intelligente Zangenverschlusserkennung wird der Verschluss der Kabelbinder mittels Sensor überprüft. Dabei können Kabelbinder bis zu einem Durchmesser von 100 mm verarbeitet werden. Das ATS flex bietet zudem drei Schnellwechselzangen in den Durchmessern 30 mm, 50 mm und 80 mm, welche im Lieferumfang enthalten sind – ideal für die Großserienproduktion. Die Kommunikation mit Ihren Systemen ist über ein Interface gewährleistet: Unsere neue Elektronik basiert auf dem gängigen Industriestandard und ist somit sehr einfach in Ihren automatisierten Prozess zu integrieren.

Die Vorteile vom ATS flex auf einen Blick:

  • Schneller und zuverlässiger automatischer Bündelungsprozess durch automatische Kalibrierung der Zangen und integrierte Zangenverschlusserkennung
  • Bündelt bis zu einem Durchmesser von 100 mm
  • Abfallfreies Bündeln
  • Kommunikation über Interface
  • Automatisierte Prozesssteuerung zur Optimierung des Fertigungsprozesses
  • Kombination von zwei Farben für Binderkopf und Binder möglich

Manuelle Kabelbinderzangen

EVO7i und EVO9i: rückstoßfrei, präzise, ergonomisch

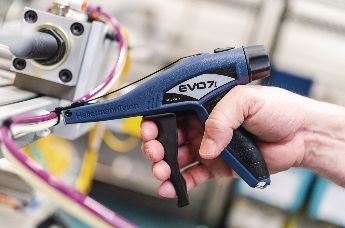

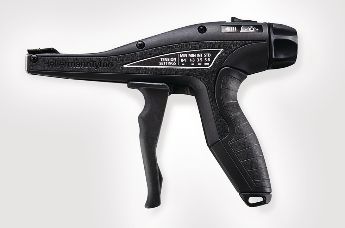

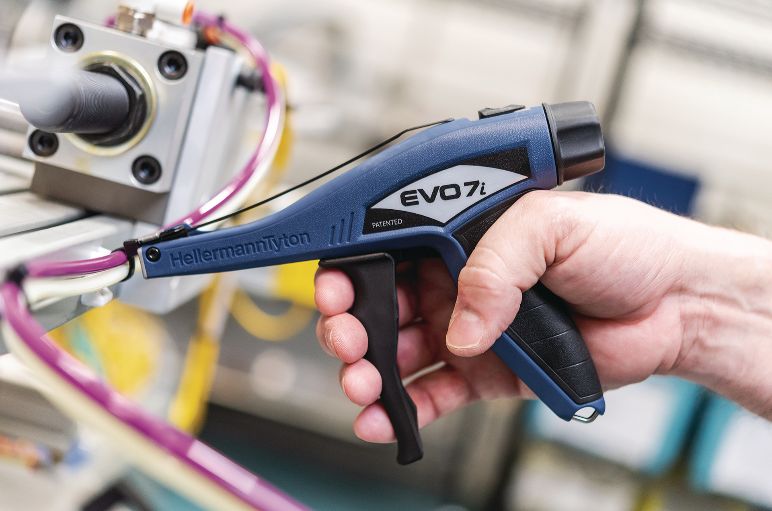

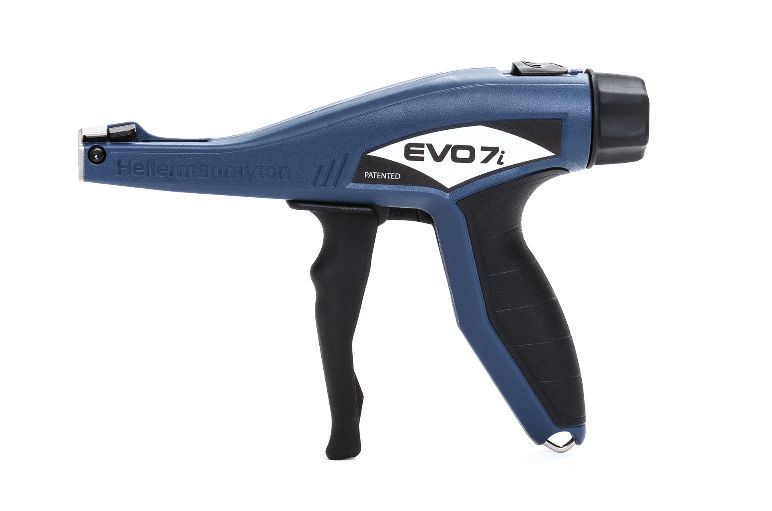

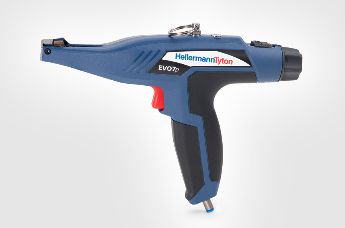

EVO7i – Manuelles Verarbeitungswerkzeug mit Kunststoffgehäuse

Mit der EVO-Familie bietet HellermannTyton Ihnen ergonomische Kabelbinderzangen an, die in dieser Form einmalig sind. Dabei werden Komfort und Funktion in einem Gerät miteinander vereint.

Diese Kabelbinderzangen revolutionieren die Verarbeitung von Kabelbindern durch einen signifikant reduzierten Kraftaufwand beim Abbinden.
Die Kabelbinderzangen der EVO-Familie eignen sich mit ihrer Schnellverstellungs-Funktion insbesondere dort, wo unterschiedliche Kabelbinder an einem Arbeitsplatz verwendet werden.

Ihre Vorteile:

  • Ergonomischer, rutschfester Griff für einen komfortablen, sicheren Halt
  • Schnelles und präzises Abbinden mit geringem Kraftaufwand durch TLC-Technologie (Tension/Lock/Cut)
  • Sehr wartungsarm dank langlebigem Material
  • Einfache Spannungseinstellung durch drehbaren Knopf
  • In verschiedenen Griffweiten erhältlich für optimalen Komfort:
    EVO7i und EVO9i 90 mm, EVO7iSP, EVO9SP 80 mm und EVO9iHT
  • Bündiges Abschneiden des Kabelbinders direkt am Kopf
  • Reduzierung der körperlichen Belastung durch rückstoßfreies Abbinden
  • Kabelbinderbreite: EVO7i bis 4,8 mm und EVO9i bis 13,5 mm
  • Schmaler Frontbereich für enge Einbauverhältnisse
  • Individuelle Einstellung und Kalibrierung der einzelnen Kraftstufen


Akkubetrieben und handlich: Kabelbinderpistole ProCut für den Einsatz auf engstem Raum

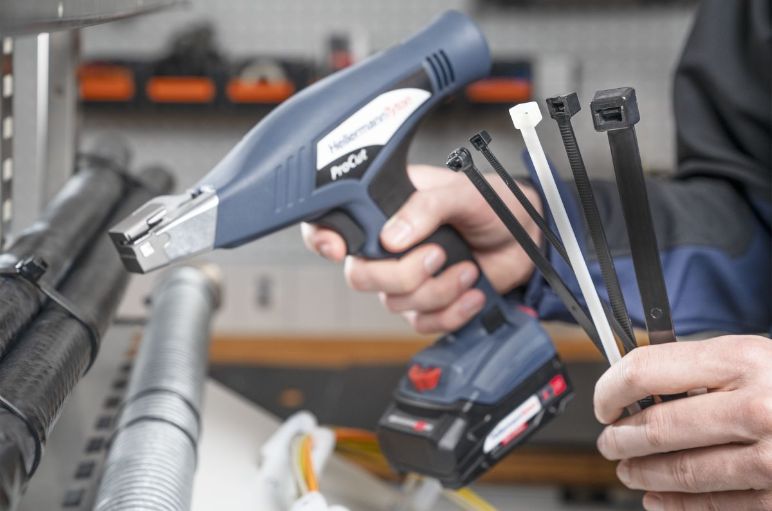

Die ProCut Kabelbinderpistole kombiniert die Vorteile von Hand- und Elektrowerkzeugen

Die ProCut Kabelbinderpistole kombiniert die Vorteile von Hand- und Elektrowerkzeugen und bietet so Flexibilität, Zeitersparnis und eine geringere Belastung der Mitarbeiter. Es ist das erste akkubetriebene Handgerät von HellermannTyton. Die ProCut Kabelbinderpistole spannt und schneidet Kabelbinder von T50s bis T250s. Sie ist ideal für den Einsatz in engen Räumen, da sie nicht nur kabellos betrieben wird, sondern auch über zwei Auslöser verfügt: einen elektronischen One-Touch-Auslöser und einen zweiten, an der Rückseite angebrachten Auslöser.

Hier weitere Merkmale im Überblick:

  • 16 Spannungseinstellungen für präzise Ergebnisse
  • Automatische Kalibrierung nach jedem Zyklus für gleichbleibende Leistung
  • Ergonomischer Softgrip-Griff und Abzug mit geringer Kraft, um die Belastung der Hände zu verringern
  • Abbinden größerer Kabelbinder mit einer Breite von bis zu 13,5 mm möglich, die an einem oberen Halter mit einem Balancer befestigt werden können

Diese Kabelbinderpistole wird von einem austauschbaren CAS-Akku angetrieben, der in Zusammenarbeit mit Metabo entwickelt wurde, und liefert bis zu 2000 Schnitte pro Ladung, was eine lang anhaltende Effizienz und Zuverlässigkeit gewährleistet. Die schnell aufladbaren Li-Ion-Akkus sind mit über 400 Maschinen der 18-V-Klasse kompatibel, darunter auch die CPK Hybrid.

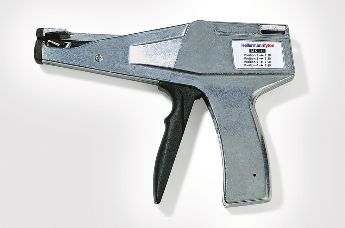

Für Metallkabelbinder: MK9SST, bis zu 13 mm Bandbreite

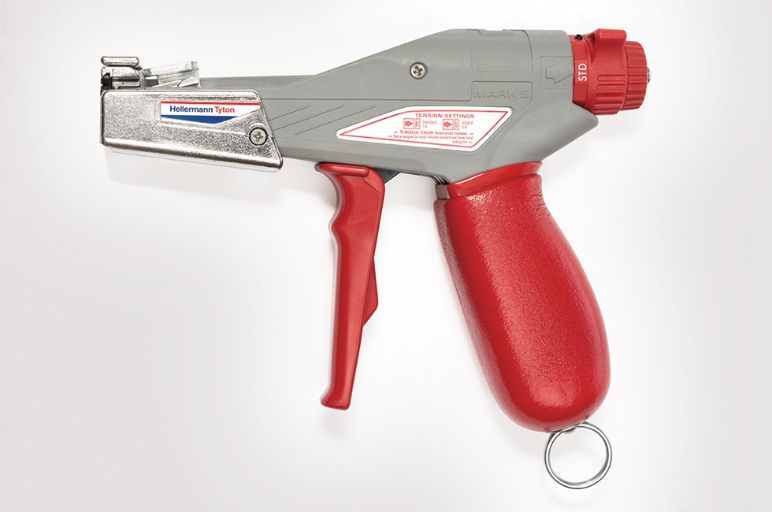

MK9SST

Mit ihrem leichten, ergonomischen Design ist die Kabelbinderpistole MK9SST ein ideales Werkzeug für die Verarbeitung von Edelstahlkabelbindern der MBT-Serie. Obwohl sie für die Verarbeitung von Edelstahlkabelbindern verwendet wird, ermöglicht die Kabelbinderpistole MK9SST ein komfortables Arbeiten ohne großen Kraftaufwand.

Für eine einfachere Handhabung ist die Spannung durch eine Zwei-Stufen-Regelung mit einer zusätzlichen Feineinstellung stufenlos einstellbar. Dadurch werden Beschädigungen an den gebündelten Materialien problemlos vermieden. Die Kabelbinder werden bei Erreichen des eingestellten Spannniveaus automatisch kopfbündig abgeschnitten.

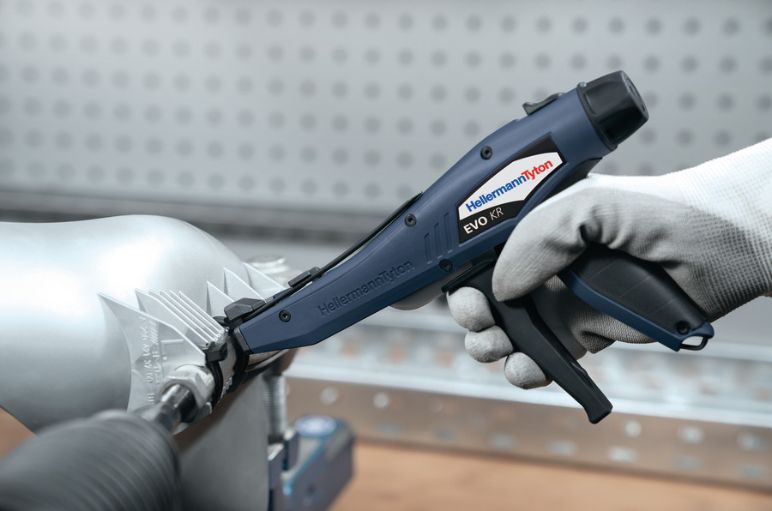

EVO KR: Schnelle, einstellbare und konsistente Abbindung von vibrationsbeständigen KR-Kabelbindern

EVO KR: Schnelle, einstellbare und konsistente Abbindung von vibrationsbeständigen KR-Kabelbindern

Mit seinem ergonomischen Design ermöglicht die Kabelbinderzange EVO KR ein müheloses und weniger ermüdendes Abbinden von vibrationsbeständigen KR-Kabelbindern. Die in Deutschland gefertigte Kabelbinderzange verfügt über alle prozesssicheren Vorteile, die Sie von unserer EVO-Serie kennen. Darüber hinaus bietet das EVO KR noch weitere Features:

  • Bedienung mit einer Hand: Spannen, Sichern, Verriegeln und Abschneiden des Kabelbinders in nur zwei Schritten und nur mit einer Hand
  • Seitliches Einführen: Erleichtert und beschleunigt das Einführen des Kabelbinders – es basiert auf dem bewährten EVO-Werkzeugdesign
  • Spannungsanpassung: Die Spannung des Kabelbinders kann entsprechend der notwendigen Anforderung angepasst werden
  • Kalibrierung: Spezifische Spannkräfte können im Werkzeug voreingestellt werden – die Spannung ist immer gleichbleibend, wodurch Kabel nicht beschädigt werden
  • EVO-Design: Das robuste und dennoch leichte Gehäuse sorgt für noch höhere Zuverlässigkeit – es widersteht Chemikalien und Falltests in härtesten Umgebungen

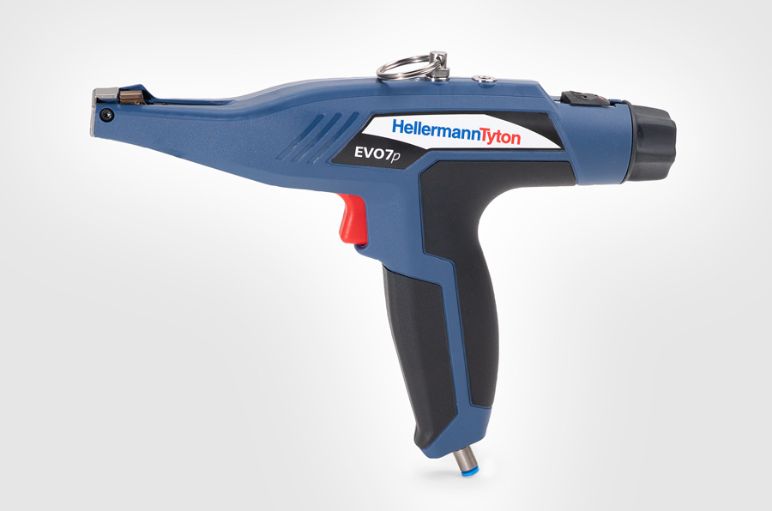

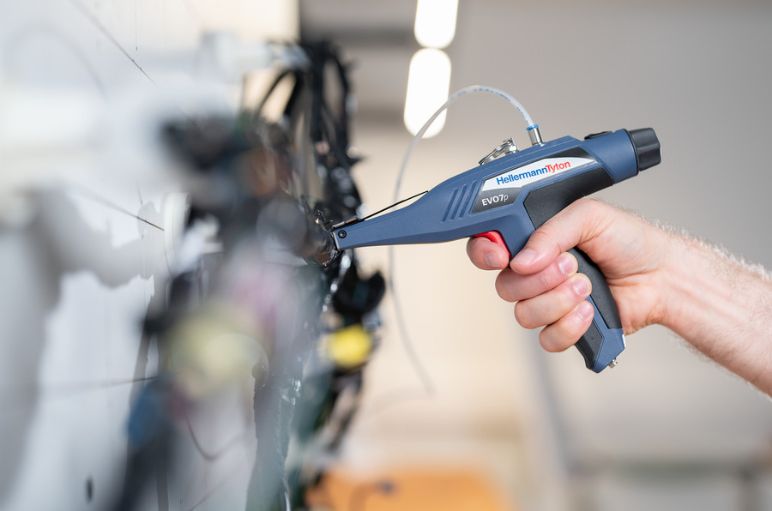

Pneumatische Kabelbinderzangen für Kunststoffkabelbinder

MK3PNSP2: schnell, zuverlässig, wartungsarm

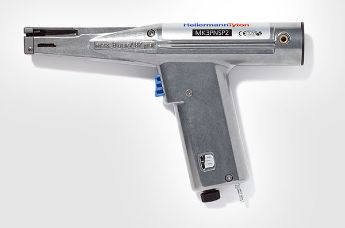

Pneumatisches Verarbeitungsgerät MK3PNSP2

Die Kabelbinderzange  MK3PNSP2 wird pneumatisch betrieben. Sie zeichnet sich insbesondere durch ihre hohe Abbindegeschwindigkeit aus und wird oft bei der Großserienfertigung, am Fließband oder in der Kabelkonfektion eingesetzt.

Die Verarbeitung der Kabelbinder ist mit dieser Kabelbinderzange denkbar einfach: Ein Druck auf den Knopf und das Kabelband wird angezogen und automatisch direkt am Kopf abgeschnitten. Die glatte Schnittkante verhindert Verletzungen.

Das abgeschnittene Bandende wird automatisch ausgeworfen. Die sonst üblichen Arbeitsunterbrechungen entfallen dadurch.

Ihre Vorteile:

  • Besonders stabil durch robustes Metallgehäuse
  • Bis zu einer Kabelbinderbreite von 4,8 mm
  • Stufenlose Zugkraftverstellung
  • Hohe Abbindegeschwindigkeit
  • Bündiges Abschneiden

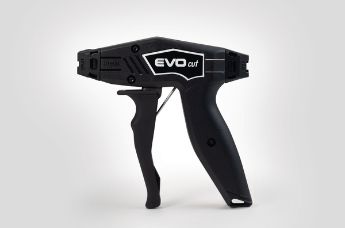

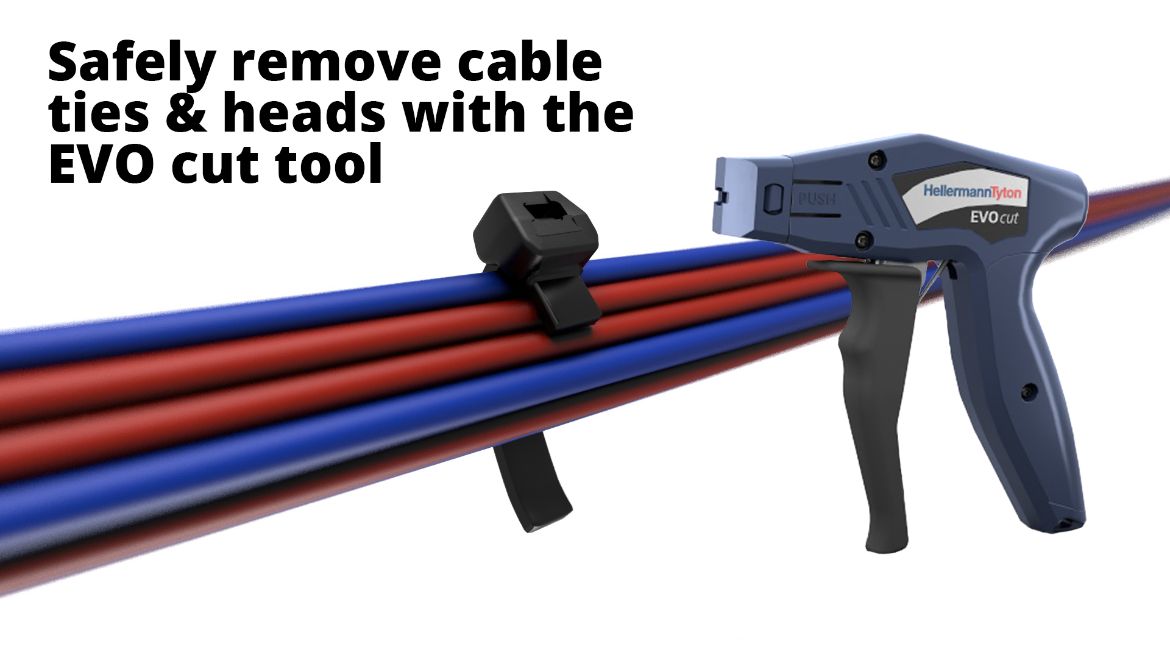

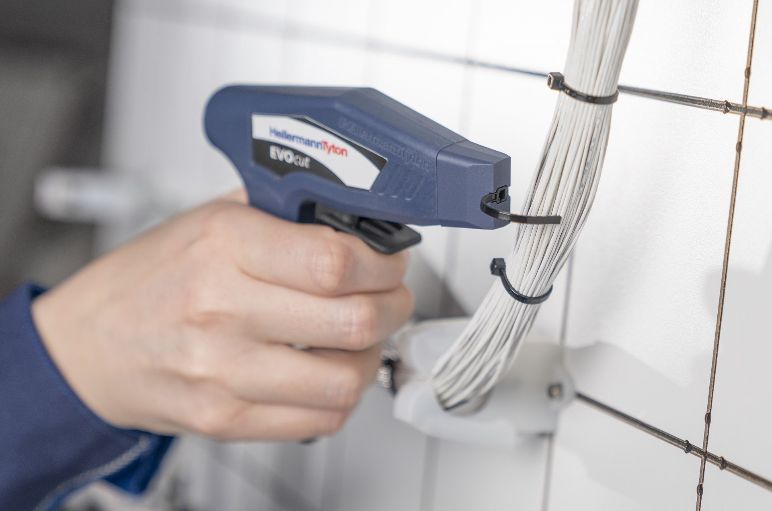

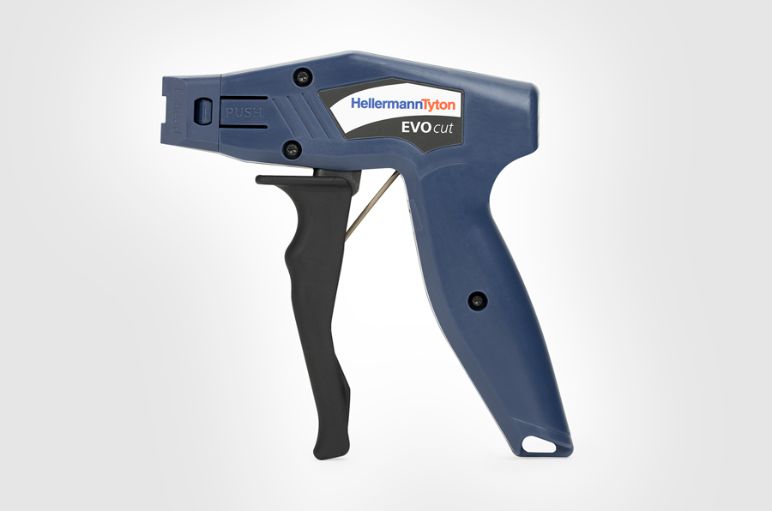

Schneidwerkzeug für Kabelbinder: sicheres Entfernen mit EVO cut



Mit dem Kabelbinder-Schneidwerkzeug EVO cut können Sie Kabelbinder aus Kunststoff sicher und rückstandsfrei entfernen. Während bei der Verwendung eines Standard-Seitenschneiders die Gefahr besteht, Isolierungen oder sogar einzelne Leiter zu beschädigen, verspricht der Einsatz des EVO cut ein sauberes Abschneiden der Kabelbinder – mit einer garantiert unversehrten Kabelisolierung.

EVO cut

Der Kabelbinderschneider eignet sich ideal für industrielle Anwendungen im Bereich der Kabelkonfektion, zum Beispiel bei der Kabelbaummontage.

Diese Kabelbinderzange ist aus einem leichten, ergonomischen Kunststoffgehäuse aus glasfaserverstärktem Polyamid gefertigt und einfach mit nur einer Hand zu bedienen.

Ein Grund, warum das Bündelgut unversehrt bleibt, sind die präzise aufeinander eingestellten Klingen. Zudem wird je nach Kabelbinderbreite und -dicke die passende Stirnkappe benötigt. Damit ist sichergestellt, dass das EVO cut lediglich Kabelbinder sauber abschneidet und Leitungssätze unbeschädigt bleiben.

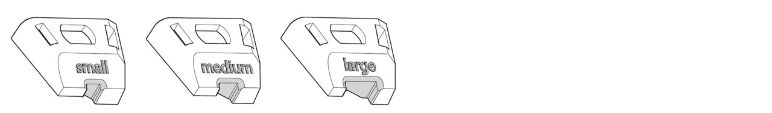

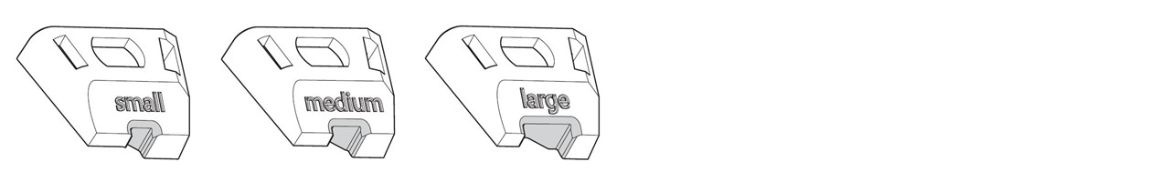

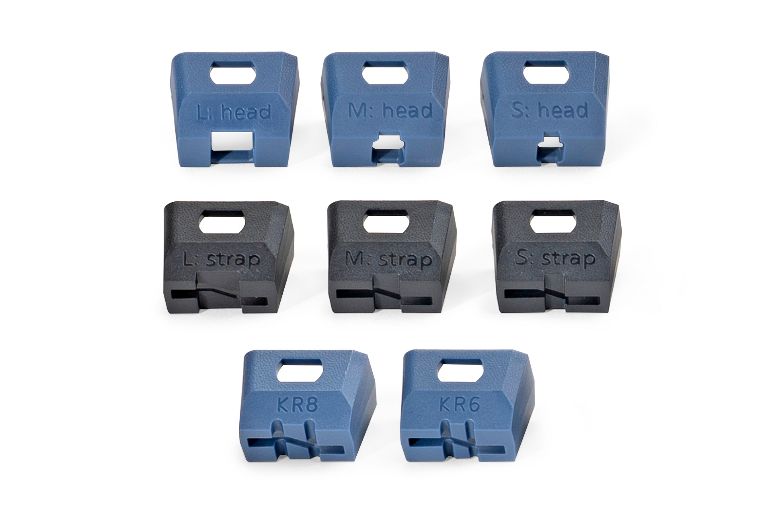

EVO cut Stirnkappen EVO cut Stirnkappen


Abgestimmt auf das HellermannTyton Standardportfolio stehen Ihnen Stirnkappen in drei unterschiedlichen Designs zur Verfügung:

  • small
  • medium
  • large



Hier sehen Sie, mit welcher Stirnkappe Sie welche Kunststoffkabelbinder sauber abschneiden können:

Stirnkappe

max. Breite Kabelbinder

max. Dicke Kabelbinder T-Serie OS-Serie X-Serie Q-Serie CTT-Serie PEEK
 SMALL 3,6 mm 1,2 mm T18 T30 T18ROS T30ROS X20 Q18 Q30 CTT20 PT2A
 MEDIUM 4,8 mm 1,3 mm T40 T50 T80 T50ROS X80 Q50 CTT60 PT3B PT220
 LARGE 7,8 mm 1,8 mm T120 T150 T120ROS X120 Q120











EVO cut

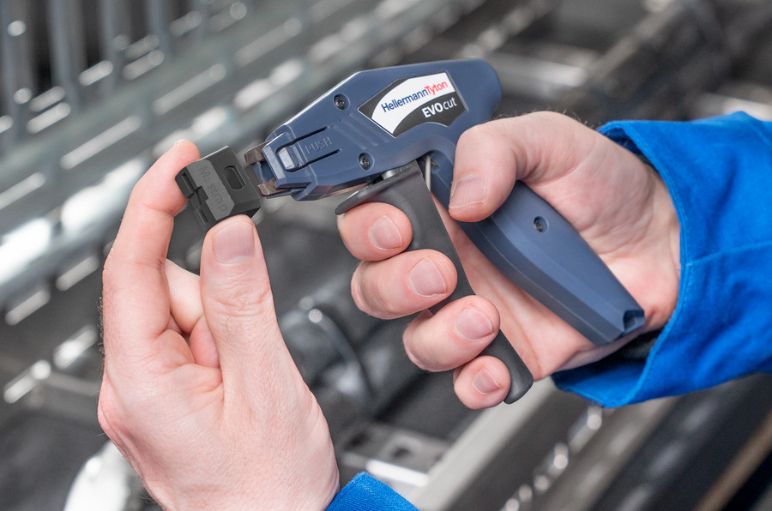

Alle drei Stirnkappen sind fest mit dem EVO cut Schneidwerkzeug verbunden und durch ein einfaches Push-System leicht zu wechseln.



Durch einen leichten Druck auf "Push" löst sich die Arretierung und die Stirnkappe kann abgezogen werden. Genauso leicht lässt sich die Stirnkappe wieder aufsetzen.



Vorstellung des EVO cuts

EVO cut eLearning

Sie wollen das EVO cut besser kennen lernen? Dann schauen Sie sich unser eLearning jetzt an. Hier erfahren Sie auf interaktive und anschauliche Weise mehr über das Tool und seine Vorteile. Sehen Sie selbst, komplett kostenlos und mit nur einem Klick.

Der HellermannTyton Service

Techniker entwickelt Autotool 2000 CPK

Auf Wunsch setzt ein hauseigenes Entwickler- und Technikerteam auch individuelle Kundenanforderungen um – von der kleinsten Kabelbinderzange bis zu automatischen Bündelsystemen.

So werden in Zusammenarbeit mit Ihnen spezifische Anpassungen vorgenommen oder komplett neue Kabelbinderzangen entwickelt.
Am Standort in Tornesch, Deutschland, werden von den HellermannTyton Technikern in Handarbeit rund 500 Teile vor Ort in den automatischen Kabelbinderzangen verbaut.

Für welches Modell Sie sich am Ende auch entscheiden:
Mit Verarbeitungswerkzeugen von HellermannTyton setzen Monteure, Installateure und Anwender auf höchste Qualität, Effektivität und Produktivität.

Portfolio: Kabelbinderzangen für jeden Bedarf

Automatische Kabelbinderzangen für Kabelbinder aus Kunststoff:

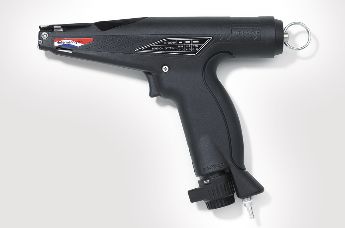

Pneumatische Kabelbinderzangen für Kabelbinder aus Kunststoff:

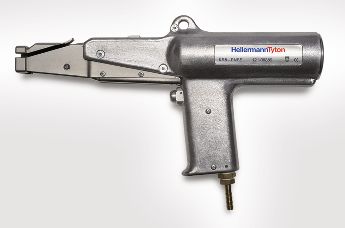

Pneumatische Kabelbinderzangen für Kabelbinder aus Edelstahl:

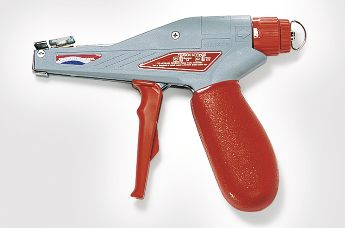

Manuelle Kabelbinderzangen für Kabelbinder aus Kunststoff:

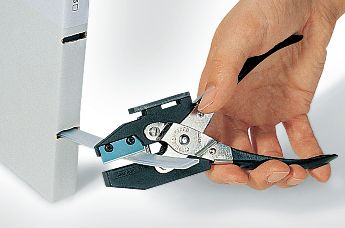

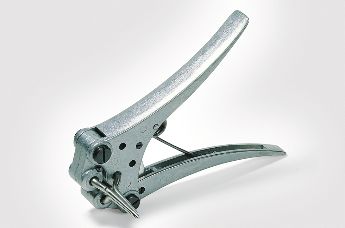

Manuelle Kabelbinderzangen für Kabelbinder aus Edelstahl:

FAQ – Fragen und Antworten

Was bedeutet TLC?

TLC Logo

Die TLC-Technologie steht für Tension/Lock/Cut. Sie macht bei den Kabelbinderzangen EVO7 und EVO9 den entscheidenden Unterschied aus. Beim Abbinden und Schneiden von Kabelbindern wird der Kraftaufwand auf ein Minimum reduziert. Rückstöße gibt es keine – das ist besonders schonend für Muskeln und Gelenke.

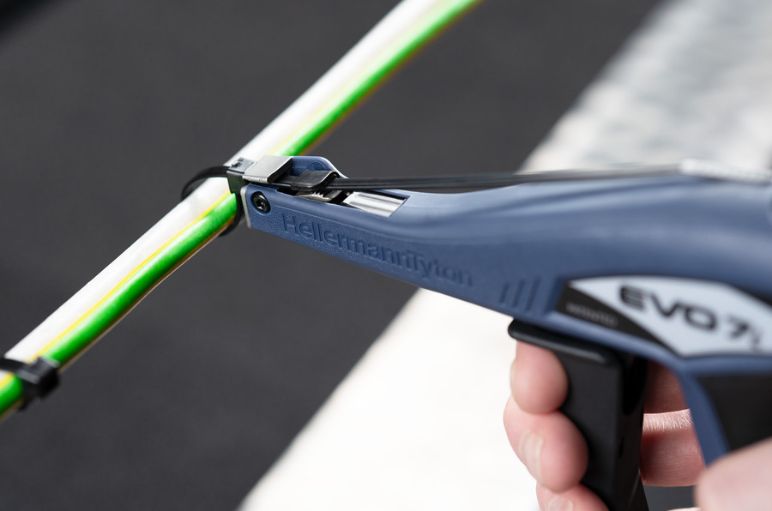

TLC Tension


1. Spannen (Tension)
Der Kabelbinder wird wie gewohnt gespannt. Die gewünschte Zugkraft kann per Vorwahlstufen eingestellt werden.

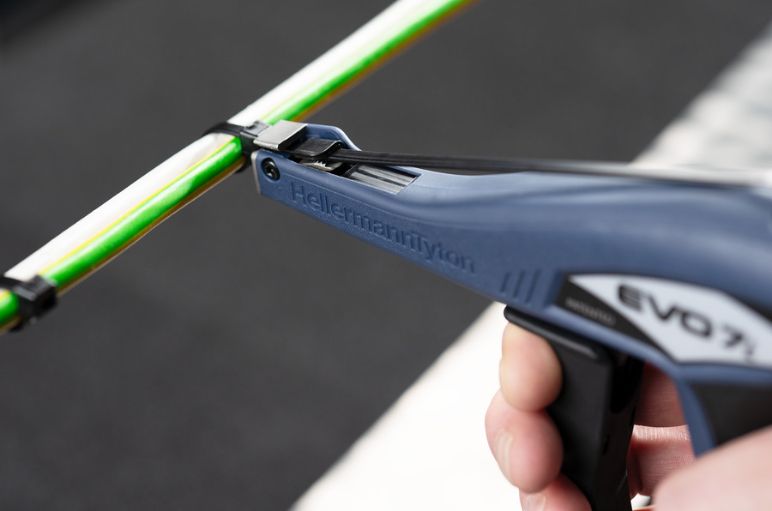

TLC Lock

2. Fixieren (Lock)
Der patentierte TLC-Mechanismus erkennt und fixiert den Kabelbinder automatisch bei Erreichen der voreingestellten Zugkraft. Die bisher benötigte Handkraft, um den Kabelbinder auf Spannung zu halten, entfällt.

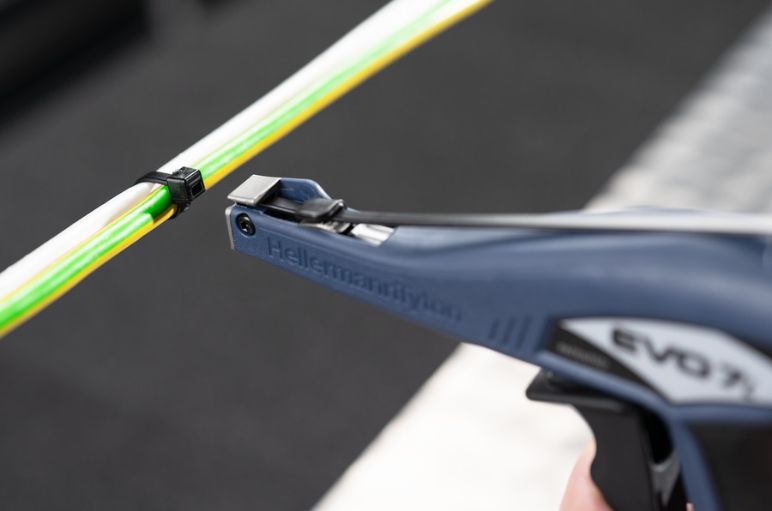

TLC Cut


3.  Schneiden (Cut)
Für den abschließenden Schneidevorgang ist ein sehr geringer Kraftaufwand nötig. Dazu muss der Anwender den Hebel nur noch leicht nach hinten ziehen – rückstoßfrei und ohne Vibration.

Wo benötigt man automatische Bündelsysteme?

Automatische Bündelsysteme wie das Autotool 2000 CPK und das Autotool System 3080 eignen sich überall dort, wo große Kabelbinderstückzahlen verarbeitet werden und eine konstante Qualität gewährleistet sein muss – z. B. in der Kabelkonfektion, in der Automobilbranche, in Industrieanlagen oder im Verpackungssektor.


Warum gibt es Kabelbinderzangen mit unterschiedlichen Griffweiten?

Ziel des HellermannTyton Entwicklerteams ist es, die Produkte so benutzerfreundlich wie möglich zu gestalten. Aus diesem Grund gibt es auch unterschiedliche Griffweiten. Die verkürzte Griffweite der Kabelbinderzange EVO9SP wurde beispielsweise eigens für Anwender mit kleineren Händen entwickelt.

Wie funktioniert eine Kabelbinderzange?

Wie funktioniert eine Kabelbinderzange?

Kabelbinderzangen werden häufig eingesetzt, wenn Kabelbinder in großer Stückzahl verarbeitet werden. Das Ziel ist die Kabelbinder in großen Mengen schnell abzubinden und bündig abzuschneiden. Auch in schwer zugänglichen Bereichen können sie das Hilfsmittel sein. Z. B. für Abbindungen von Kabelbindern um Kabelbäume herzustellen oder in der Automobilindustrie.
