Kabeltüllen und Kantenschutz für professionellen Kabelschutz

Kabeldurchführungstüllen aus Kunststoff zur flexiblen und sicheren Kabelführung

Zugentlastungstüllen, Knickschutztüllen, Durchführungstüllen und Kantenschutz

HellermannTyton Kabeltüllen

Scharfe Kanten, permanente mechanische Belastung, Chemikalien oder Umwelteinflüsse: Es gibt viele Faktoren, die Kabel beschädigen können. Kabeltüllen helfen, diese Risiken zu minimieren und die Verkabelung zu schützen.

Müssen zum Beispiel Kabel durch kleine runde Löcher geführt werden, helfen Kabeldurchführungstüllen, Beschädigungen sowie Abrieb zu vermeiden. Bei größeren oder unförmigen Ausschnitten mit scharfen Kanten bieten sich Kantenschutz-Lösungen aus Kunststoff an.

Schnurschutzformtüllen bieten hervorragende Zugentlastung. Andere Kabeltüllen schützen das Kabel vorm Knicken – so genannte Knickschutztüllen. Und manche Kabeltüllen vereinen Knickschutz und Zugentlastung in einem.



Ganz gleich, welcher Kabelschutz für Ihre spezielle Anwendung am besten geeignet ist, wir haben die richtige Kabeltülle bzw. Kantenschutz für Sie.

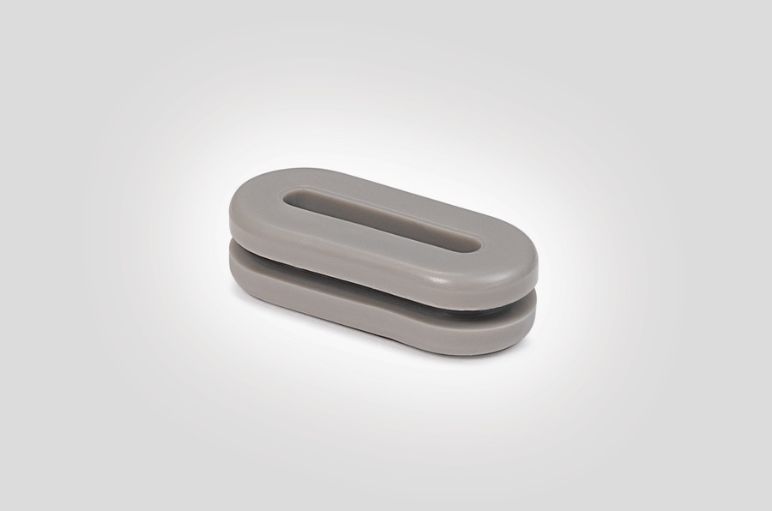

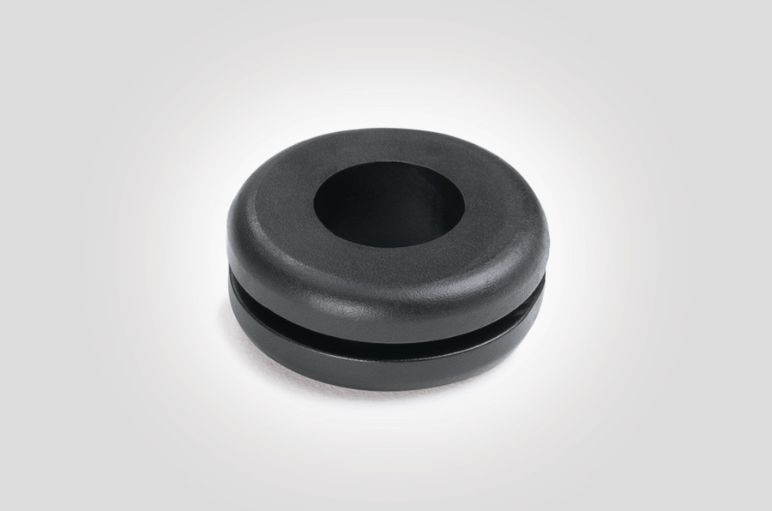

Durchführungstüllen



Offene Kabeltüllen zum Schutz vor Abrieb

Kabeltülle zum Einrasten für gestanzte oder gebohrte Bleche

Überall dort, wo Kabel durch Löcher geführt werden müssen, ist die Verwendung von offenen Kabeltüllen eine gute Wahl. Diese offenen Kabeldurchführungen schützen Kabel und Leitungen optimal vor  Beschädigungen und Abrieb an scharfen Kanten.

Weitere Vorteile:

  • Zusätzliche Zugentlastung
  • Flexibel und leicht zu handhaben
  • Hohe Chemikalien- und Umgebungsbeständigkeit

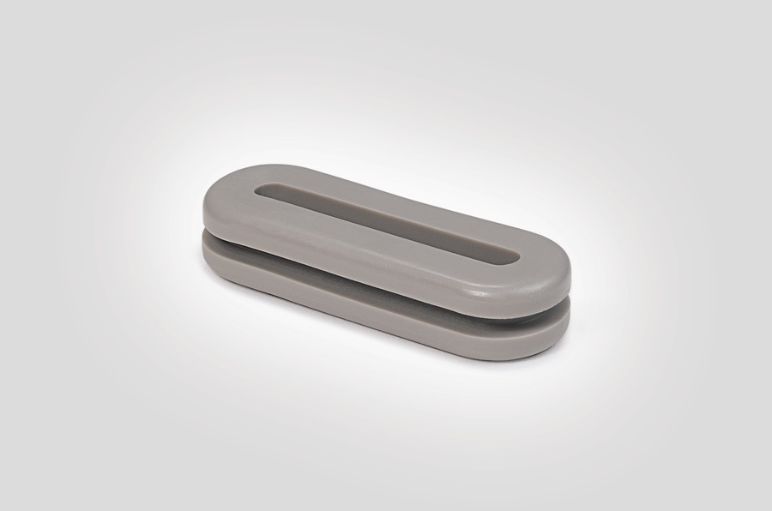

Einrastbare Kantenschutz: schützt Kabel vor scharfen Kanten

Kabeldurchführungstüllen zum Kantenschutz gibt es in den Farben grau und schwarz für Kanten mit unterschiedlichen Wandstärken. Sie sind sowohl in runder als auch in ovaler Form erhältlich. Letztere werden auch als Langloch-Tüllen bezeichnet und eignen sich für flache Leitungen bzw. Flachbandkabel.

Sie werden aus PVC oder flammhemmendem PVC-FR hergestellt.

Kantenschutz für Bleche und scharfe Kanten



Kantenschutzprofile für scharfe Kanten

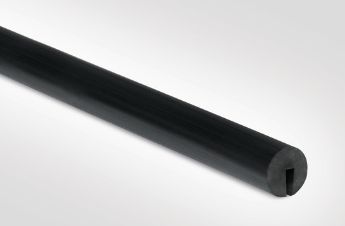

PS1 Kantenschutz, runde Form

Das flexible EdgeGuard-Kantenschutzprofil bietet optimalen Schutz für Kabel bei der Verlegung entlang scharfkantiger Bereiche.

Dank weichem, flexiblem PVC Kunststoff lässt sich dieser Kantenschutz für Kabel leicht anbringen und passt sich der Kante perfekt an.

Neben dem Aspekt des Kabelschutzes ist EdgeGuard auch eine Designlösung zur optisch ansprechenden Abdeckung von Kanten, erhältlich in drei verschiedenen Varianten:

Kantenschutz bei der Führung durch scharfkantige Blechdurchschnitte

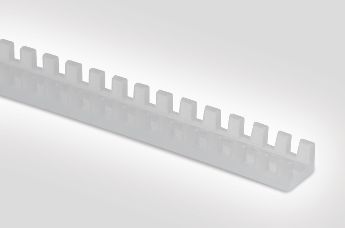

Flexiform Kantenschutz für die Führung durch scharfkantige Blechdurchschnitte

Das Flexiform Kantenschutzprofil für Kabel wird häufig für Blechausschnitte verwendet. Aber auch an allen anderen scharfkantigen Aussparungen, z.B. im Chassis- oder Gerätebau, sorgt dieser flexible Kantenschutz für eine sichere und materialschonende Kabelführung.

Die Vorteile auf einen Blick:

  • Dicht schließendes, geschlitztes Kunststoffprofil
  • Sehr flexibles, biegsames Materialien (PTFE)
  • Einfache und sichere Montage ohne Klebstoff
  • Ausgezeichneter Schutz bei hohen Temperaturen

Flexiform ist erhältlich in 3 verschiedenen Material-Ausführungen:

  • G51P: aus PE, -30°C / +80°C, Standard-Abriebfestigkeit
  • G51N: aus PA6, -60°C / + 95°C, hohe Abriebfestigkeit
  • G51T: aus PTFE, -60°C / + 260°C, hohe Temperatur- und Chemikalienbeständigkeit

Knickschutztüllen und Kabeltüllen für Zugentlastung



Kabelschutztüllen

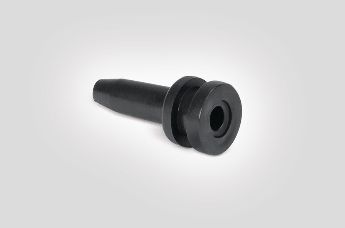

Kabeltüllen zur Zugentlastung und als Knickschutz

Kabeltüllen zur Zugentlastung schützen das Kabel oder die elektrische Verbindung vor Beschädigungen beim Ziehen.

Die Vorteile auf einen Blick:

  • Flexibel und einfach zu installieren
  • Gewährleisten hohe Zugfestigkeit
  • Sehr beständig gegen Chemikalien und Umwelteinflüsse

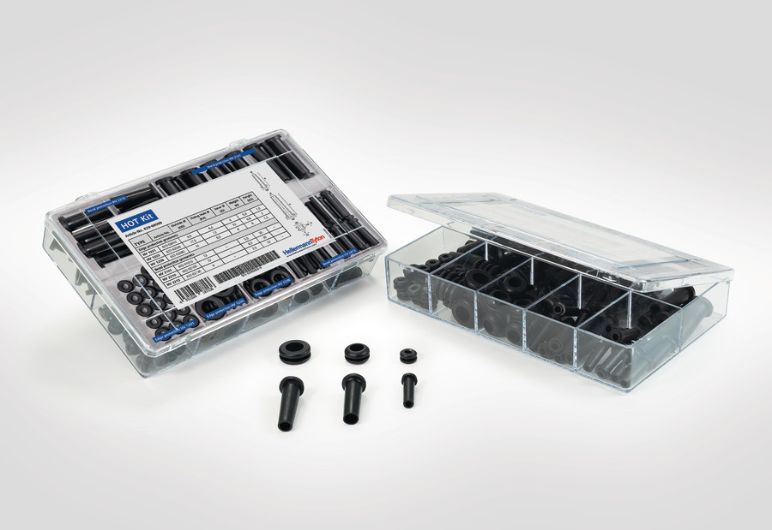

Tüllen Set



Kantenschutz, Knickschutztüllen und Tüllen zur Zugentlastung

Knick- und Kantenschutztüllen-Set

Das HOT Kit Tüllen Set vereint 100 Tüllen in einer Box – je 50 Knickschutz- und Kabeldurchführungstüllen.

Ob für Neubau, Reparatur oder Heimwerkerbedarf: Mit diesem Tüllensortiment haben Sie immer die richtige Lösung zur Hand.

Alle Teile sind flexibel sowie leicht zu verarbeiten und haben eine sehr gute Beständigkeit gegen Chemikalien und Umwelteinflüsse.

FAQs - Fragen und Antworten

Was ist eine Kabeltülle?

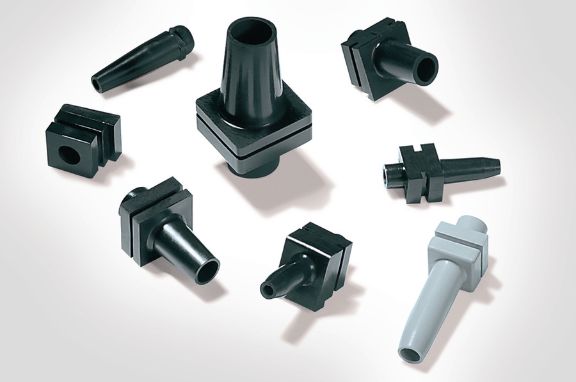

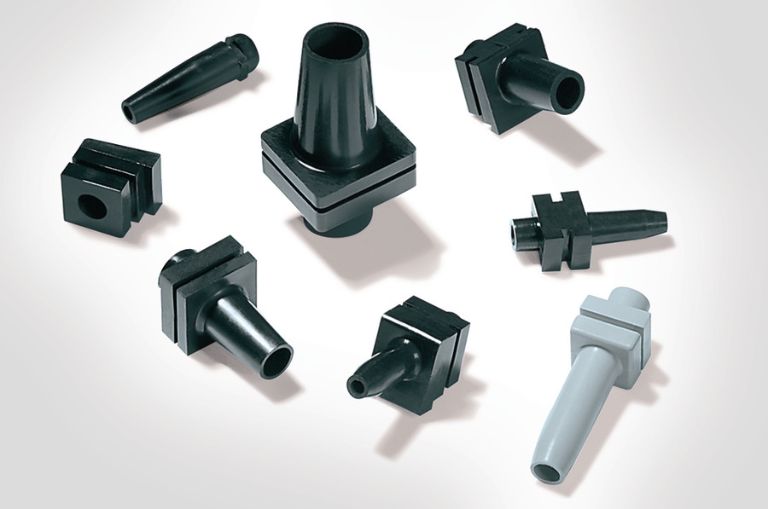

Spannungsschutztüllen

Bei einer Kabeltülle handelt es sich in der Regel um eine runde, kantige Kabeldurchführung, die in ein Loch eingesetzt wird – z. B. im Blech, um durchlaufende Kabel vor scharfen Kanten, vor Beschädigungen und Abrieb sowie vor Umwelteinflüssen zu schützen. Oder es soll einfach nur ein fester Halt des Kabels gewährleistet werden.

Darüber hinaus gibt es auch Kabeltüllen, die über das Kabel geführt werden und das Kabel vor Knicken schützen oder Zugentlastung bieten.

Wie werden Kabeldurchführungstüllen angebracht?

Kantenschutztülle für gestanzte oder gebohrte Bleche

Eine offene, geschlossene Kabeldurchführung bzw. Kabeltülle wird einfach mit der Hand in den Blechdurchschnitt gesteckt

Wie wähle ich die passende Kabeltülle?

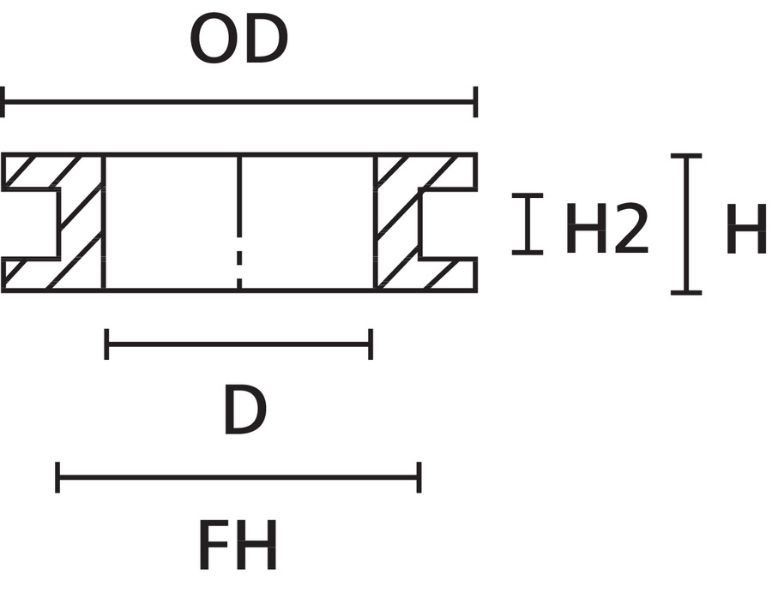

So wählen Sie die richtige Kabeltülle

Für die Auswahl der richtigen Tülle sind 3 Maße entscheidend. Ihr Kabeldurchmesser, das Befestigungsloch bzw. Aussparung und die Höhe.

  • FH = Befestigungsloch
  • H2 = Höhe
  • D = Kabeldurchmesser
