Schrumpfschläuche und wärmeschrumpfende Formteile für Ihre Anwendungen!

Wie finden Sie den passenden Warmschrumpfschlauch für Ihren Anwendungsbereich

Schrumpfschlauch HA47 Tredux

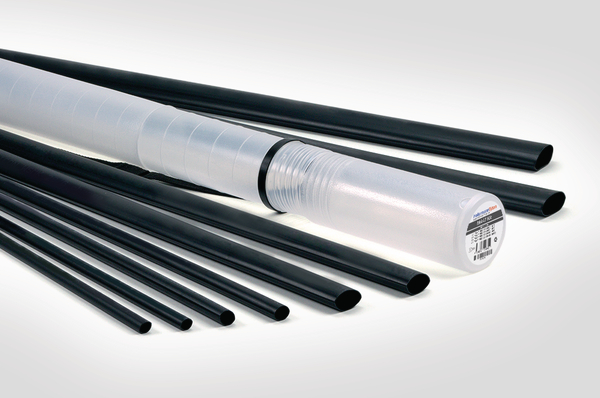

Von farbigen und transparenten Schrumpfschläuchen über Warmschrumpfschläuche mit Innenkleber bis hin zu wärmeschrumpfenden Formteilen bietet HellermannTyton ein umfassendes Sortiment an Produkten in verschiedenen Schrumpfschlauchgrößen, die den höchsten internationalen Standards entsprechen.

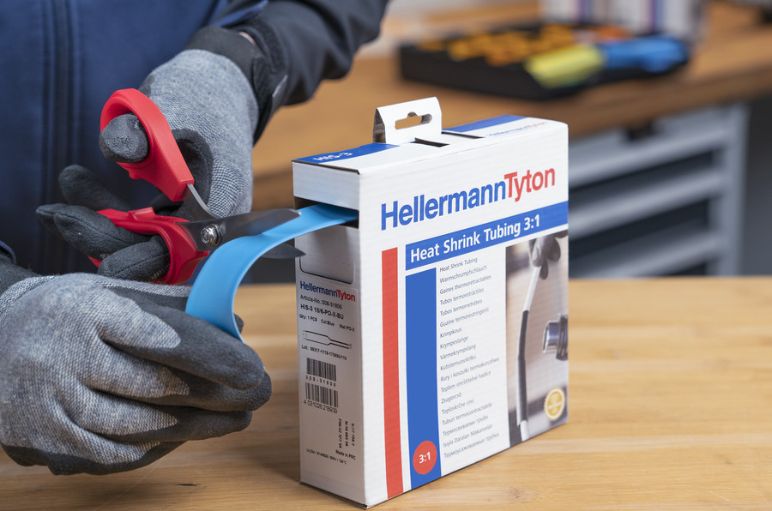

Als Hersteller bieten wir Schrumpfschläuche in verschiedenen Farben, Größen und Wandstärken an, liefern Schrumpfschläuche vorgeschnitten und auf Rollen. Zum Portfolio gehören außerdem Warmschrumpf-Endkappen und wärmeschrumpfende Formteile.

Produktüberischt

Was ist ein Schrumpfschlauch?

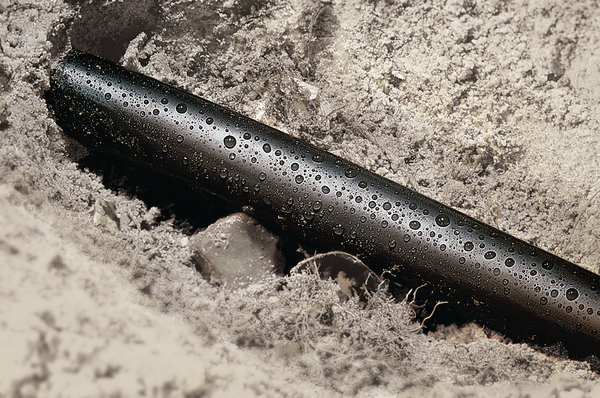

Schrumpfschläuche oder Schrumpfformteile sind aufgeweitete Kunststoffprodukte, die durch die Einwirkung von Wärme auf ihre ursprüngliche Größe zurückschrumpfen – z. B. mit Hilfe eines elektrischen oder durch Gas betriebenen Heißluftgebläses. Dabei unterscheidet man zwischen dem ursprünglichen Durchmesser (Originalgröße) und dem erweiterten Durchmesser (Größe vor der Verarbeitung). Schrumpfschläuche werden in verschiedenen Branchen und Anwendungen eingesetzt - zum Beispiel zum Isolieren und Schützen von Kabeln vor Hitze, Chemikalien oder Wasser.

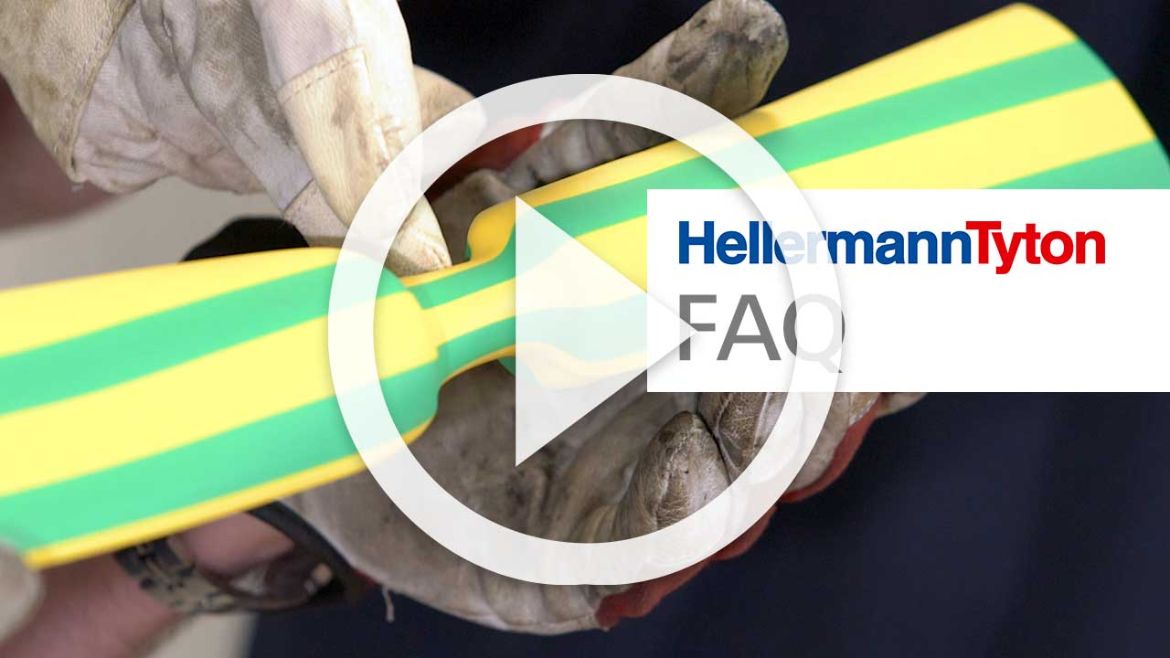

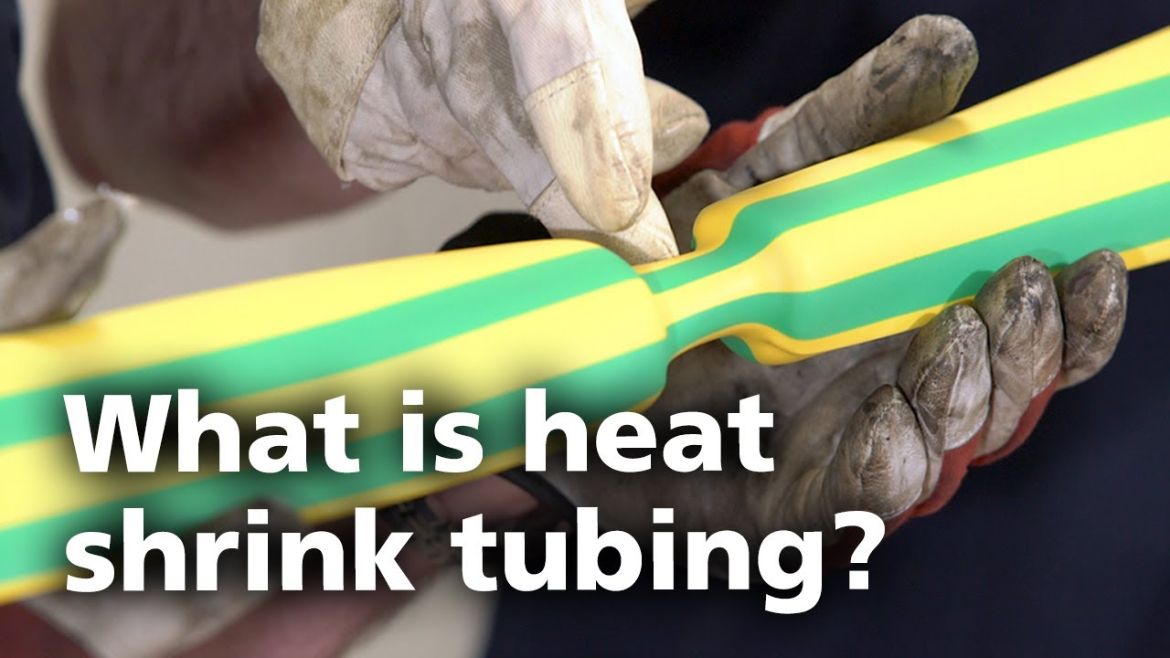

Wann und warum ein Schrumpfschlauch schrumpft, zeigen unsere Experten Barry und Mark in diesem Video.

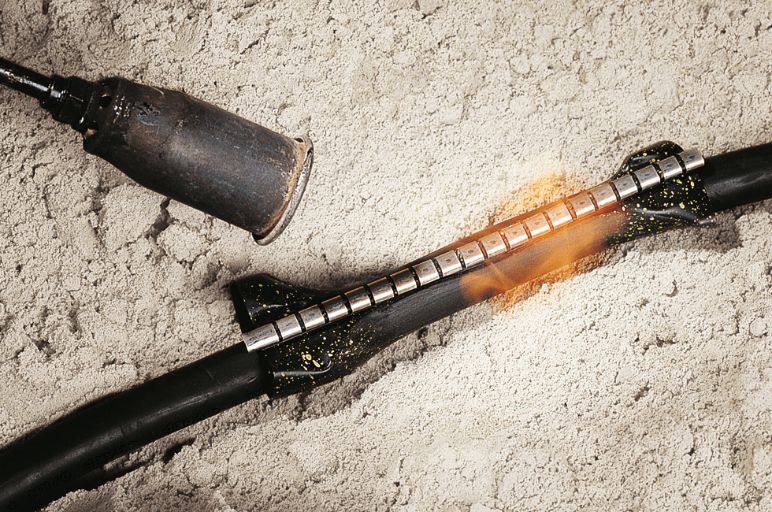

Jeder einzelne Schrumpfschlauch muss seinem Spezialgebiet genauestens entsprechen, von der Serienproduktion, z.B. als isolierender Haltegriff von Werkzeugen, bis hin zur Schrumpfschlauch-Manschette zur Instandsetzung von bereits verlegten Erdkabeln, deren Reparatur ohne entsprechenden Spezial-Schrumpfschlauch (Kabelreparaturmanschette) extrem aufwendig und kostenintensiv wäre.

Vom selbstklebenden Schrumpfschlauch bis zum transparenten Schrumpfschlauch, der die Kennzeichnungselemente auf zu isolierenden Kabeln weiterhin sichtbar lässt, bietet HellermannTyton ein variables Schrumpfschlauch-Programm mit einem universellen Angebot im Bereich der Schrumpfschlauch-Technologie, das höchste internationale Standards erfüllt und neue Maßstäbe im Schrumpfschlauch-Bereich setzt.

Jeder Handwerker, Installateur oder Entscheidungsträger in der industriellen Serienfertigung findet bei HellermannTyton eine Schrumpfschlauch-Lösung, die auf seinen Fachbereich maßgeschneidert ist oder anders gesagt: jeder Schrumpfschlauch von HellermannTyton lässt Probleme schrumpfen, bevor Sie entstehen.

Praktische Tools zur Auswahl des richtigen Schrumpfschlauchs

Der Warmschrumpf-Kalkulator

Warmschrumpf Kalkulator

Sie sind sich nicht sicher, ob unser Warmschrumpfschlauch für Ihre spezielle Anwendung der richtige ist? Geben Sie einfach die benötigten Abmessungen in den HellermannTyton Wärmeschrumpf-Kalkulator ein. Dieser schlägt Ihnen die passende Größe vor. Dabei empfehlen wir, dass der Schrumpfschlauch um mindestens 20 % und maximal 80 % des gelieferten Maßes schrumpfen sollte.

Farbige Schrumpfschläuche

Farbige Schrumpfschläuche

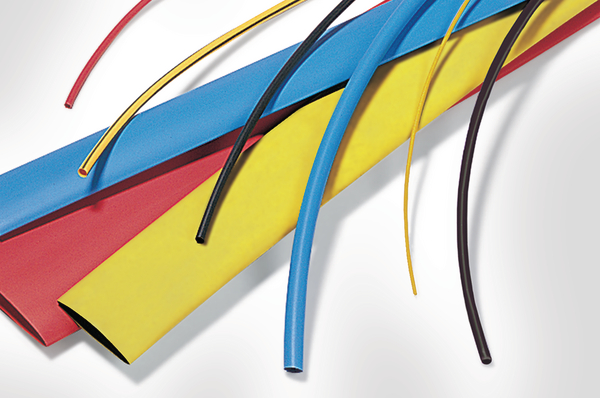

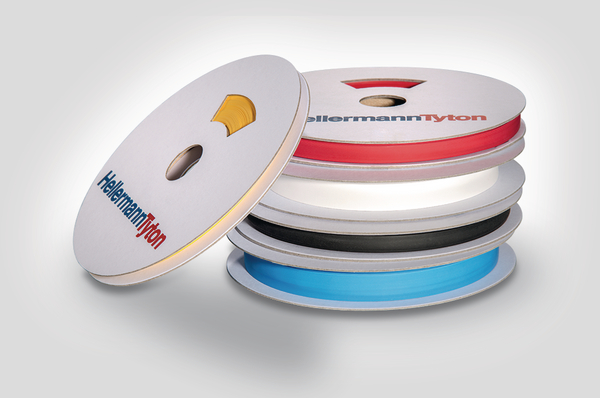

Neben schwarzen Schrumpfschläuchen bietet HellermannTyton eine große Auswahl an farbigen Schrumpfschläuchen an. Diese sind perfekt für die farbliche Kennzeichnung verschiedener Leitungen oder Kabeln geeignet.Auch die Nachfrage nach orangefarbenen Schrumpfschläuchen wächst immer weiter. Der Grund dafür ist die Zunahme an Elektrofahrzeugen in denen Hochspannungsleitungen verbaut sind.  Daneben ist es manchmal wichtig, durch den Schrumpfschlauch hindurchsehen zu können. Transparente Schrumpfschläuche sind zum Beispiel ideal für Etiketten, die direkt auf den Kabelmänteln angebracht sind.

HellermannTyton bietet Schrumpfschläuche in folgenden Farben an:

•    Transparent

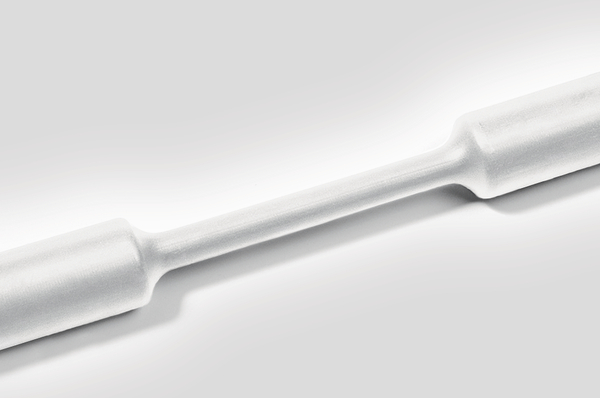

•    Weiß
•    Rot
•    Orange
•    Schwarz
•    Grün
•    Blau

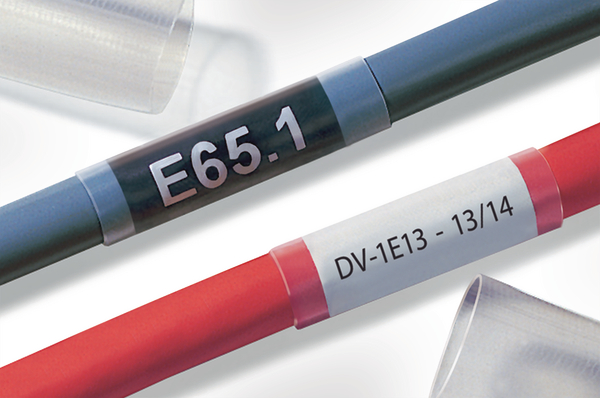

Wofür benötigt man klare/transparente Schrumpfschläuche?

Viele Kabel sind farblich oder anderweitig gekennzeichnet - zum Beispiel in öffentlichen Gebäuden, wie Flughäfen und Krankenhäusern, aber auch in Tunneln und Verkehrsmitteln wie Schienenfahrzeugen, Schiffen und Flugzeugen. Transparente Schrumpfschläuche werden häufig verwendet, um gekennzeichnete Kabelmäntel zu isolieren – so bleiben die Kennzeichnungen weiterhin sichtbar. Dies wird auch als "Oversleeving" bezeichnet.

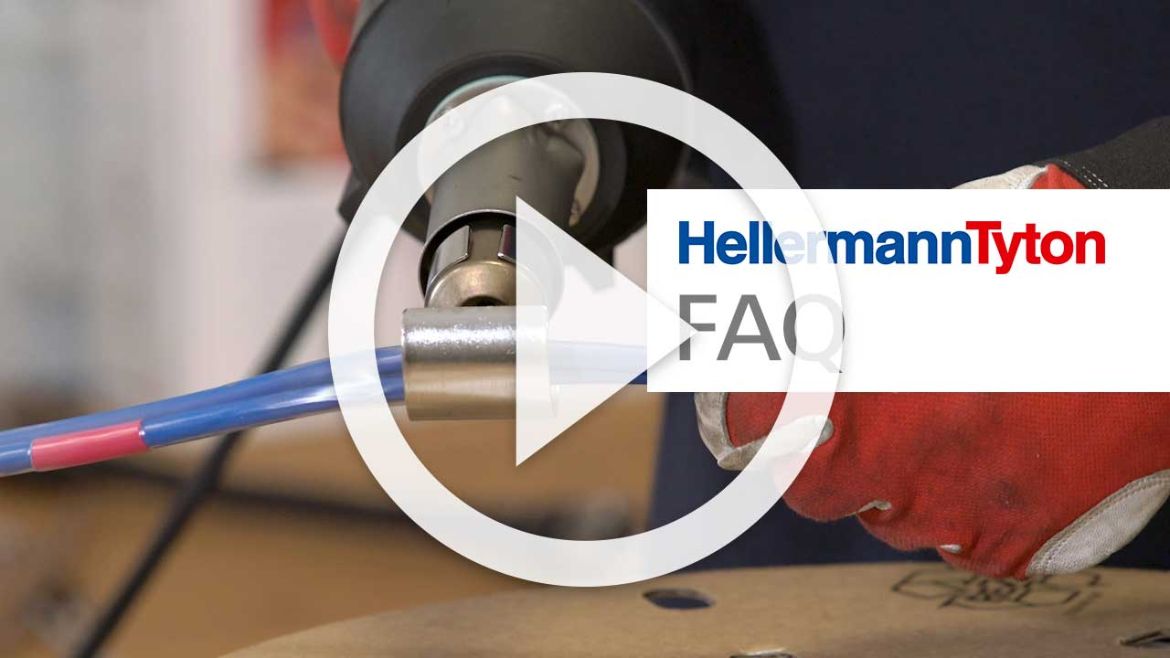

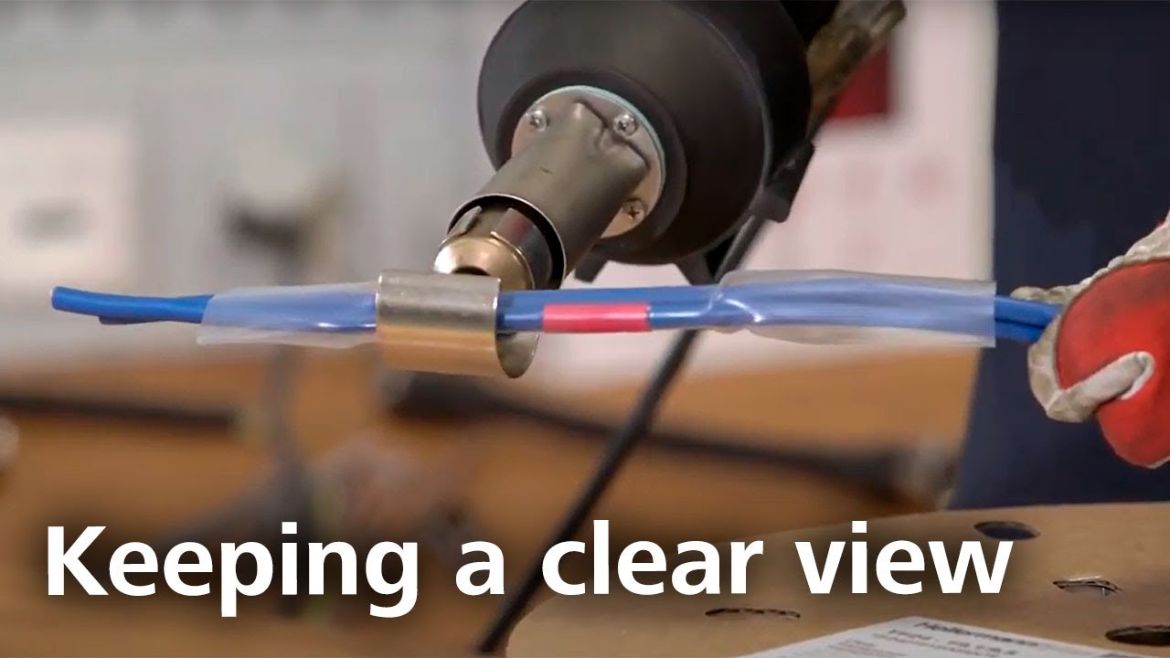

Erfahren Sie jetzt  mehr über klare/transparente Schrumpfschläuche – hier in diesem Video mit  unseren Experten Barry und Mark.

Der passende Schrumpfschlauch für Ihre Anwendung!

Ein Schrumpfschlauch ist ein Kunststoffschlauch, der sich unter Hitzeeinwirkung (meist durch Zuführung von Heißluft) stark zusammenzieht. Hierbei wird das vor dem Erhitzen in den Schlauch eingebrachte Objekt gegen seine Umgebung elektrisch isoliert und vor mechanischen Beschädigungen geschützt.

HellermannTyton ist einer der führenden Hersteller von Produkten zum Bündeln, Befestigen, Schützen, Kennzeichnen und Verarbeiten von Kabeln und Leitungen sowie deren Anschlusskomponenten. So entwickeln wir für unsere Kunden innovative Lösungen für den Schrumpfschlauch-Bereich, die ihrem spezifischen Anforderungsprofil entsprechen.

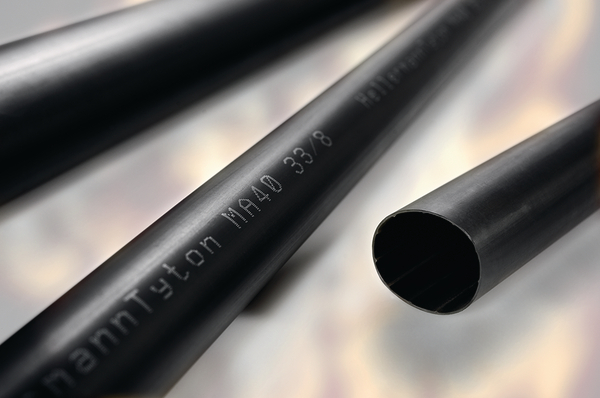

Wärmeschrumpfende Schläuche Wärmeschrumpfende Schläuche

Warmschrumpfschläuche zur Isolation oder zum mechanischen Schutz. Dünnwandige Schrumpfschläuche, mittelwandige Schrumpfschläuche sowie dickwandige Schrumpfschläuche mit und ohne Innenkleber. Schrumpfschlauch aus Polyolefin (PEX), Elastomer (PES), Fluorpolymer (FPM), Polyvinylidenfluorid (PVDF) oder Polytetrafluorethylen (PTFE). Verschiedene Schrumpfraten von 2:1 bis zu 6:1 für jeden Anwendungsbereich.

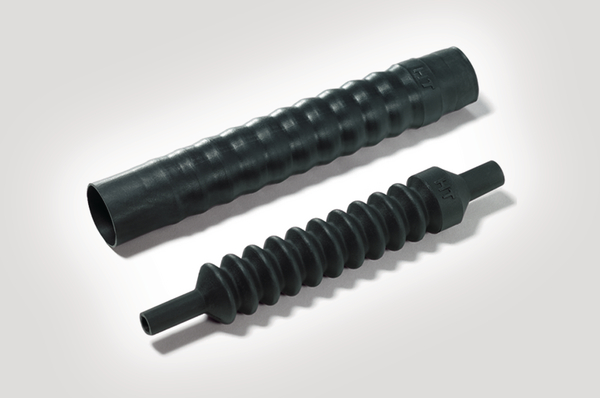

Wärmeschrumpfende Formteile Wärmeschrumpfende Formteile

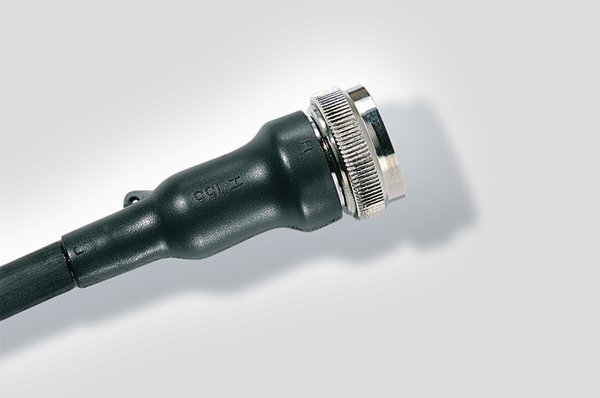

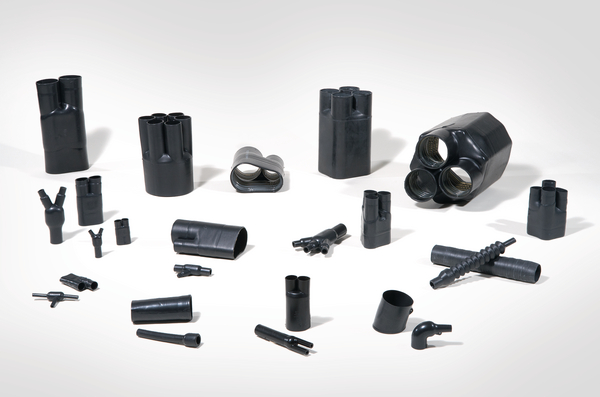

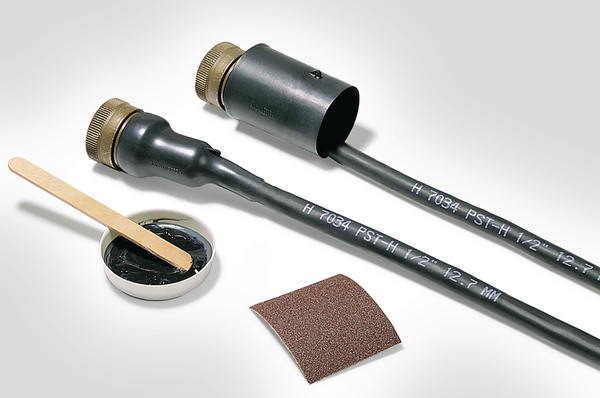

Warmschrumpfende Helashrink Formteile und Endkappen mit und ohne Innenkleber. Steckverbinder-Endgehäuse, Zweifinger-Formteile, Dreifinger-Formteile, Vierfinger-Formteile, Fünffinger-Formteile, Sechsfinger-Formteile, 90°-Verzweigteile, 45°-Verzweigteile, T-Formteile, Y-Kabelabzweige, Dreifach-Kabelabzweigung, Endverschlüsse für Niederspannung sowie Zweikomponenten-Epoxydklebstoff und Heißschmelzkleber.

Isolierschläuche Isolierschläuche

Isolierschläuche "H", Hellermann-Tüllen "TH", Tüllen Helsyn, Helsyn Tüllen aus den Materialien Chloropren (CR), Polyolefin (PO) oder Silikon (SI) sowie Montagehilfe Hellerine.

HellermannTyton bietet mit einer Vielzahl an hochwertigen Schrumpfschläuchen in verschiedenen Materialien, Farben, Größen, Stärken und Schrumpfraten für jede Anwendung das richtige Produkt

Wärmeschrumpfende Schläuche

Schrumpfschlauch-Sets ShrinKit 321

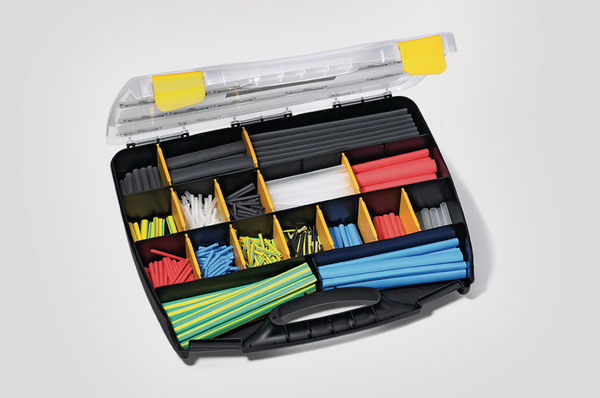

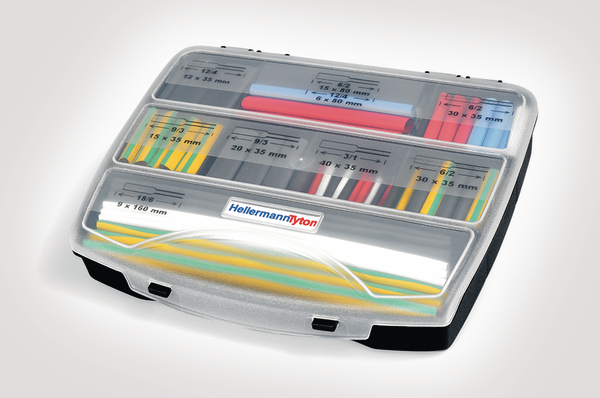

Schrumpfschlauch-Set ShrinKit 321

Die Produktreihe ShrinKit 321 besteht aus fünf attraktiven und praktischen Schrumpfschlauch-Sets. Dank der optimalen Schrumpfrate von 3:1 decken die einzelnen Sets mit nur wenigen Größen einen breiten Anwendungsbereich ab. Die Suche nach dem benötigten Schrumpfschlauch ist sehr einfach, weil alle Fächer deutlich mit Anwendungsbereich, Abschnittslänge und Inhalt gekennzeichnet sind.

Wärmeschrumpfendes Kabel-Reparatur-Set LVRK

Wärmeschrumpfendes Kabel-Reparatur-Set LVRK

Das Kabel-Reparatur-Set LVRK ermöglicht eine schnelle und sichere Reparatur von beschädigten Kabeln und Leitungen im Elektroinstallationsbereich. Beschädigte Kabelmäntel oder Aderschäden werden sicher, dauerhaft und arbeitssparend repariert. Im Normalfall ist somit kein Setzen von Unterputzdosen oder das Einfügen von Leitungen nötig.

Schrumpfschlauch MA47

mittelwandiger 4:1 Schrumpfschlauch MA47

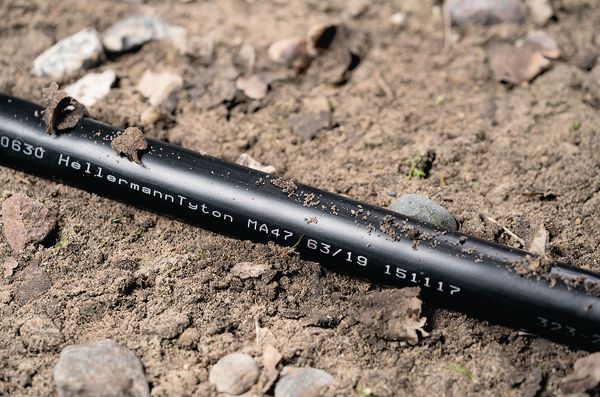

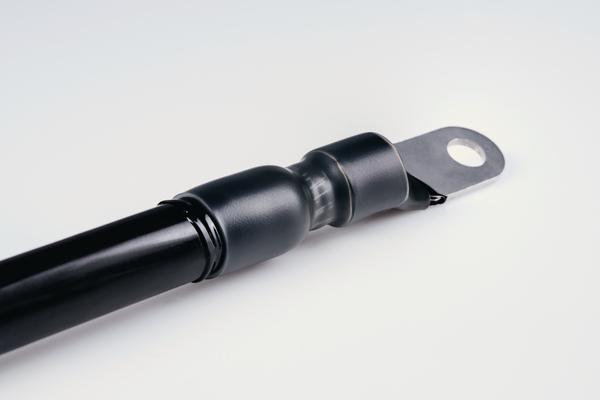

Der mittelwandige 4:1 Schrumpfschlauch MA47 mit thermoplastischem Innenkleber schützt bei Dachhautdurchführungen von Leitungen sowie bei der Reparatur von PV-Anschlusskabeln zuverlässig vor mechanischen und witterungsbedingten Umwelteinflüssen.

Schrumpfschlauch TREDUX

Schrumpfschlauch TREDUX

Der dünnwandige Schrumpfschlauch TREDUX mit einer Schrumpfrate von 3:1 sorgt für eine zuverlässige elektrische Isolation und mechanischen Schutz von Kabeln und Leitungen in Wechselrichteranlagen.

Schrumpfschlauch TF24

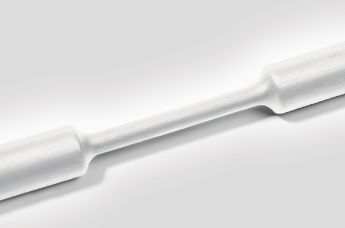

transparenter Schrumpfschlauch TF24

Der transparente TF24 Schrumpfschlauch bietet sicheren Schutz vor mechanischen und elektrischen Einflüssen und findet vor allem Anwendung bei Kennzeichnungslösungen.

Schrumpfschlauch TF21

bedruckbare Schrumpfschlauch TF21

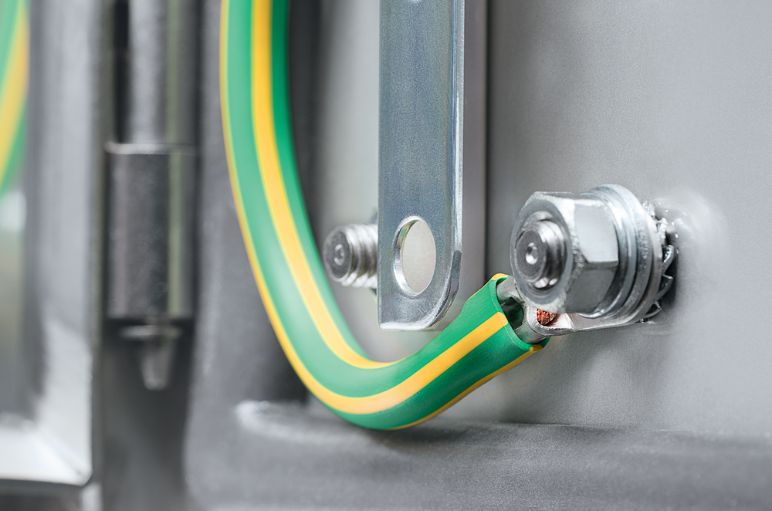

Der bedruckbare, dünnwandige Schrumpfschlauch TF21 wird zur deutlichen Markierung von Kabeln und Leitungen eingesetzt – wie zur Kennzeichnung der Phasenlage von Leistungskabeln oder PE-Kennzeichnungen.

Schrumpfschlauch TR27

dünnwandinger Schrumpfschlauch TR27

Der dünnwandige TR27 Schrumpfschlauch ist halogenfrei, selbstverlöschend und eignet sich daher exzellent für den Verbau in Tunnelanlagen.

Schrumpfschlauch HFT-Adient

Schrumpfschlauch HFT-Adient

Der Schrumpfschlauch HFT-Adient dient dem mechanischen und elektrischen Schutz von Bauteilen und kann zur farblichen Kennzeichnung genutzt werden.

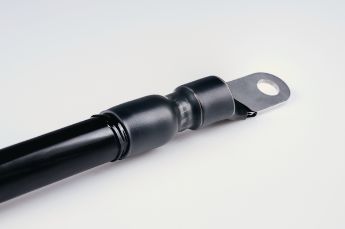

Warmschrumpf-Verbindungsgarnitur LVK

Warmschrumpf-Verbindungsgarnitur LVK

Die LKV Warmschrumpf-Verbindungsgarnitur mit thermoplastischen Innenkleber dient zum universellen Verbinden von Kabeln und Leitungen.

Wärmeschrumpfende Formteile

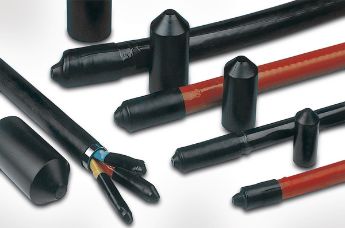

HEK Warmschrumpf-Endkappen

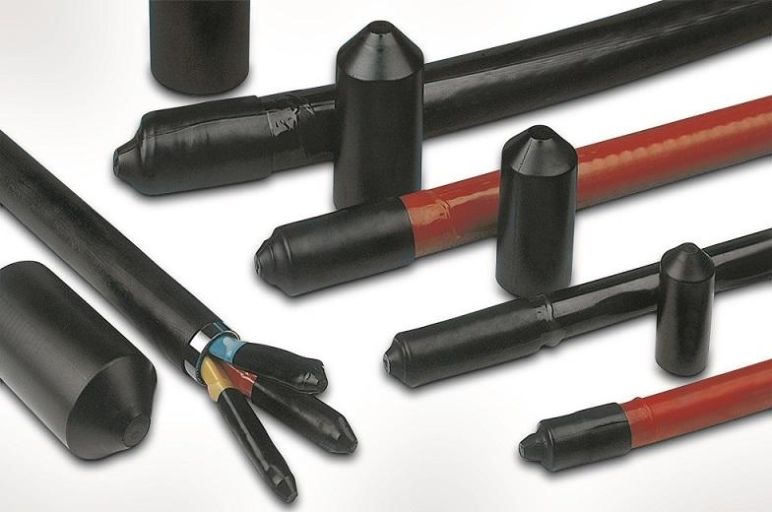

HEK Warmschrumpf-Endkappen

HEK Warmschrumpf-Endkappen sind spannungsfest und mit thermoplastischen Innenklebern versehen. So können Kabel zuverlässig und dauerhaft abgedichtet werden.

Warmschrumpf-Formteile Helashrink Serie 1100

Warmschrumpf-Formteile Helashrink Serie 1100

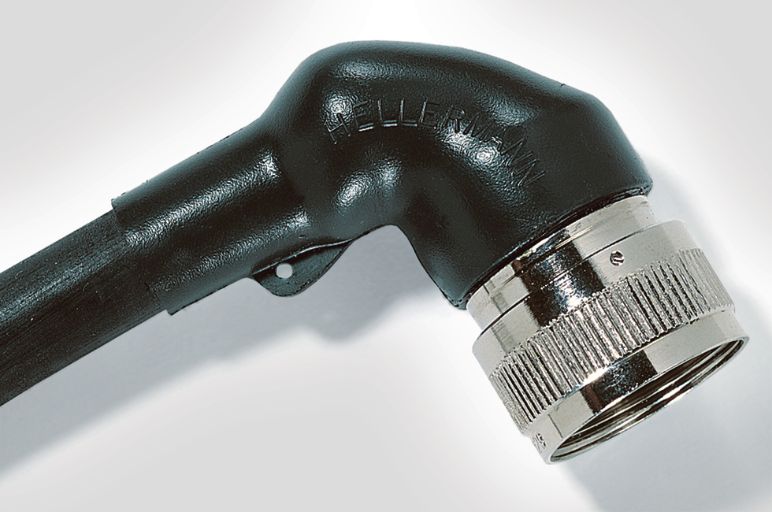

Die rechtwinkligen Formschrumpfteile der Helashrink Serie 1100 bieten Zugentlastung und hohen mechanischen Schutz für Stecker-Kabel-Verbindungen mit Rundsteckern.

Warmschrumpf-Formteile mit Innenkleber

Warmschrumpf-Formteile mit Innenkleber

Die wärmeschrumpfenden Formteile mit Innenkleber erlauben ein passgenaues Arbeiten, bieten äußerst robuste Verbindungen sowie hervorragenden Korrosionsschutz z.B. bei Verzweigungen an Stringverkabelungen.

Bei der Auswahl von Schrumpfschläuchen spielen folgende Parameter eine wichtige Rolle:

Wandstärke des Schrumpfschlauchs:

Die Stärke (Dicke) des Materials wird nominal in mm nach vollständigem Schrumpf angegeben. Nominal steht für eine Abmessung ohne Toleranzen.
Generell unterscheidet man zwischen dünn-, mittel- und dickwandigen Schrumpfschläuchen. Mittel- und dickwandige Schrumpfschläuche sind auch mit Innenkleber verfügbar. Hier spricht man von sogenannten Dualschläuchen.

Durchmesser des Schrumpfschlauchs:
Der Durchmesser wird in vielen Fällen noch in Zoll ("/inch) angegeben. 25,4mm sind 1 Zoll.

Schrumpfrate:
Schrumpfschläuche können je nach verwendetem Grundmaterial (Kunststoff) und Wandstärke unterschiedlich stark expandiert (aufgeweitet) werden. Je nachdem, im welchem Verhältnis das Produkt schrumpft (Liefermaß zu (:) Grundschlauch), wird die Schrumpfrate angegeben. Das Schrumpfverhältnis reicht von 2:1 bis 6:1. Je höher das Schrumpfverhältnis ist, desto mehr unterschiedliche Durchmesser können abgedeckt werden. Ergo werden weniger verschiedene Schrumpfschlauchgrößen benötigt, was einen geringeren Bestell- und Lageraufwand bedeutet.

Längsschrumpf:
Schrumpfschläuche schrumpfen nicht nur im Durchmesser, sondern auch positiv oder negativ in der Länge.
Diese Längenänderung wird in Prozent (%) angegeben.

Schrumpftemperatur:
Schrumpfschläuche schrumpfen nicht immer bei der gleichen Temperatur. Diese ist stark vom verwendeten Grundmaterial (Kunststoff) abhängig.

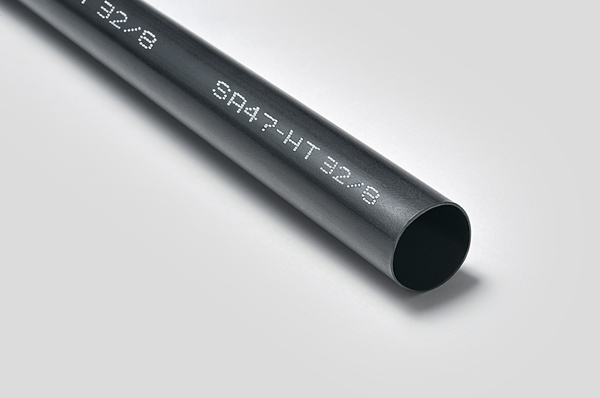

Betriebstemperatur:
Auch die Betriebstemperatur ist nicht bei allen Schrumpfschläuchen gleich. Maßgebend dafür ist das verwendete Grundmaterial (Kunststoff).

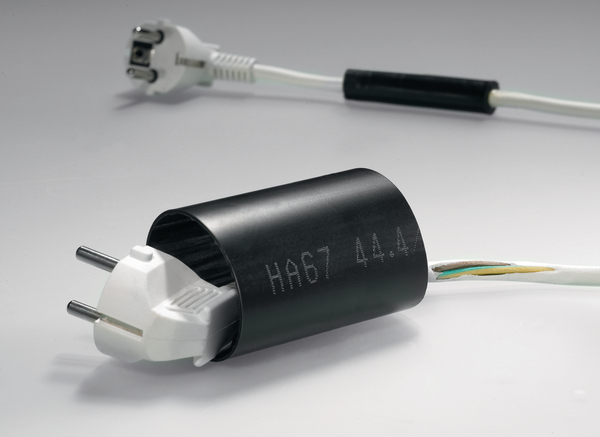

Bei der Wahl der richtigen Schrumpfschlauchgröße ist es außerdem empfehlenswert, die 80:20-Regel zu berücksichtigen.
Der Schrumpfschlauch sollte für ein fachgerechtes Ergebnis mindestens 20% und maximal 80% seines vollständigen Schrumpfvermögens schrumpfen.
In unserer Anwendungsübersicht finden Sie für jeden Kabeldurchmesser den passenden Schrumpfschlauch. Die 80:20-Regel wurde dabei selbstverständlich berücksichtigt.

Schrumpfschläuche werden häufig bei der Konfektionierung von Kabeln, Leitungen und bei Steckverbindern eingesetzt.
Der Einsatz umfasst die Isolation, die Kennzeichnung und neben optischen Gründen auch den mechanischen Schutz.

Heißluftgebläse von HellermannTyton



Gasbetriebene Heißluftpistole CHG900

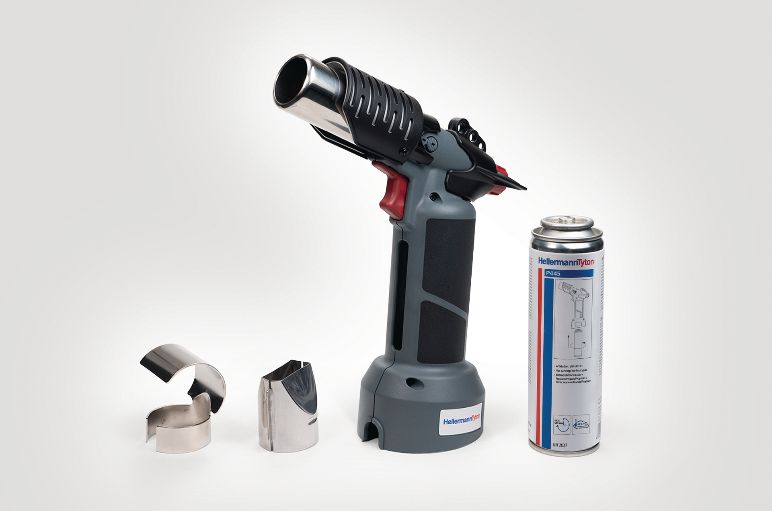

Heißluftpistole CHG900 von HellermannTyton

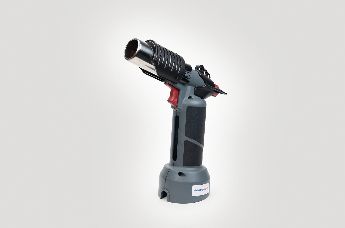

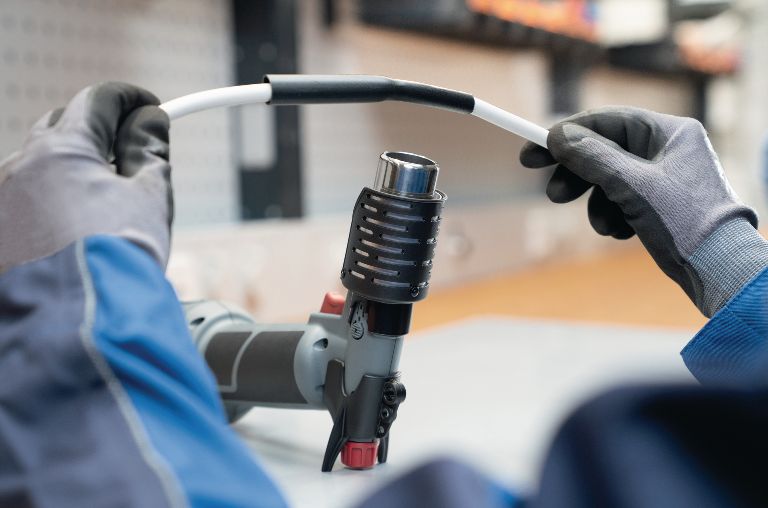

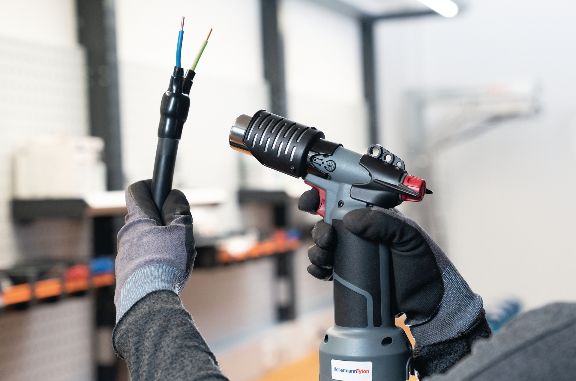

Für die optimale Verarbeitung von wärmeschrumpfenden Produkten bietet HellermannTyton die Gas-Heißluftpistole CHG900 an. Das kabellose Heißluftgebläse ermöglicht einen autonomen Betrieb ohne Stromversorgung. Daher kann sie überall eingesetzt werden, z. B. im Freien oder an abgelegenen Orten.

Gängige Einsatzgebiete sind u.a. Wartungs- und Reparaturarbeiten in den Bereichen:

  • Elektroinstallation
  • Schienenfahrzeugbau
  • Offshore Windparks

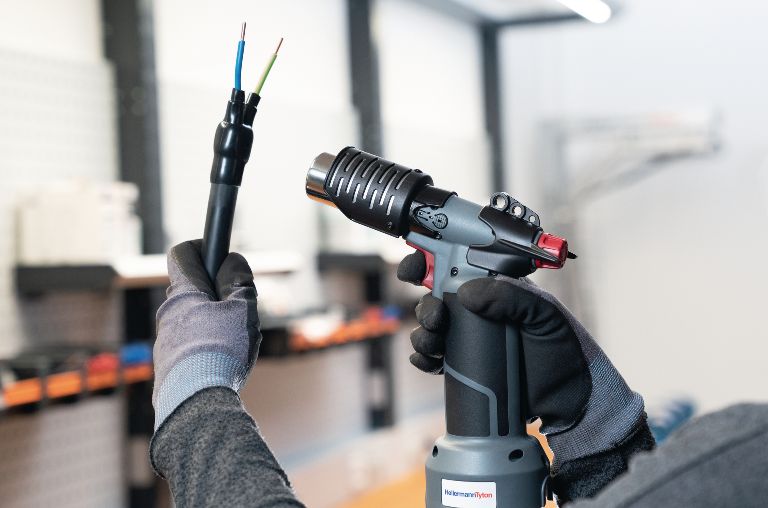

Das Gas-Heißluftgebläse CHG900 ermöglicht ein einfaches 360°-Arbeiten rund um das Objekt - ebenfalls der Einsatz über Kopf ist kein Problem. Auch in puncto Anwenderfreundlichkeit überzeugt die kabellose Heißluftpistole. Sollten einmal Störungen an der Piezozündung oder der Gasdüse auftreten, können Wartungsarbeiten bequem, selbstständig und komplett ohne Werkzeug durchgeführt werden.


Heißluftpistole CHG900 von HellermannTyton

Die wichtigsten Vorteile im Überblick:

  • Sofortige flammenlose Hitze bis zu 900 °C ohne externe Stromversorgung
  • Arbeitet zuverlässig auch bei Temperaturen von bis zu -8 °C
  • Bis zu 90 min Betriebsdauer pro Wechselkartusche P445
  • Leicht und handlich mit einem Gewicht von nur 440 g (555 g inkl. Kartusche)
  • Integrierter Standfuß ermöglicht sichere Bewegungsfreiheit der Hände
  • Präzise ventilgeregelte Temperatureinstellung
  • Werkzeugloser Wechsel der Ersatzteile für die Piezozündung und der Gasdüsen



Sehen Sie sich das kostenfreie eLearning an und überzeugen Sie sich von diesem Gerät!


Als Alternative zur gasbetriebenen Gas-Heißluftpistole bieten wir auch ein elektrisch betriebenes Werkzeug.

Elektrisch betriebenes Heißluftgebläse

Elektrisch betriebenes Schrumpfschlauchgerät H6100 von HellermannTyton

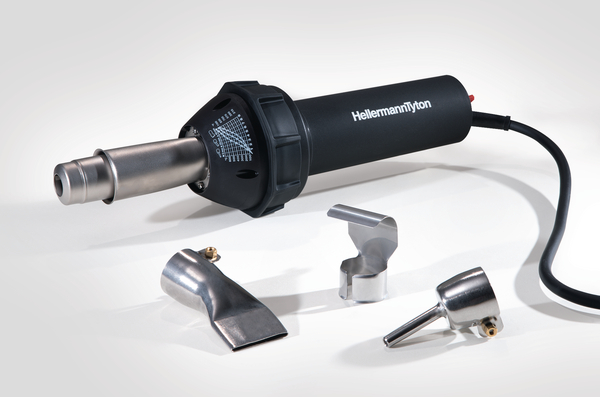

Das elektrisch betriebene Heißluftgebläse H6100 ist für das Aufbringen von dünn- bis mittelwandigen Schrumpfschläuchen, Endkappen und Formteilen konzipiert. Für das bestmögliche Ergebnis des Schrumpfvorgangs ist das Gerät mit 3 verschiedenen Aufsteckdüsen ausgestattet.

Weitere Vorteile:

  • Leistungsfähiger 1600W Motor
  • Keramik Heizelement ermöglicht stufenlose Temperaturregelung bis zu +700 °C
  • Sicherer Einsatz auf der Werkbank dank rutschfestem Gummiring
  • Integrierter Luftfilter, leicht zu reinigen

FAQs - Fragen und Antworten

Wie benutzt man einen Schrumpfschlauch?

Hinweis 1: Beginnen Sie den Schrumpfvorgang in der Mitte des zu schrumpfenden Schlauches und führen Sie den Vorgang zu beiden Außenseiten fort. Auf diese Weise werden Lufteinschlüsse verhindert.

Hinweis 2: Alle wärmeschrumpfenden Schläuche schrumpfen im Durchmesser, aber auch in der Länge. Der Längsschrumpf sollte bei der Ablängung der Schläuche berücksichtigt werden.

Hinweis 3: Eine Minimierung der Längsschrumpfung kann erzeugt werden, indem zuerst die beiden Außenenden geschrumpft werden und dann zur Mitte hin weitergeschrumpft wird. Achten Sie darauf, dass eingeschlossene Luft den Schrumpfvorgang in der mittleren Sektion nicht behindert. Alternativ hierzu können Sie an dem schwierigeren Ende anfangen und dann gleichmäßig zum anderen Ende hin schrumpfen.

Hinweis 4: Falls es sich bei dem Trägermaterial um Metall oder stark wärmeleitendes Material handelt, sollte sichergestellt werden, dass die Trägermaterialtemperatur oberhalb der Schrumpftemperatur des Schlauches liegt, um die Bildung von "Kältestellen" zu vermeiden und so einen festen Sitz des geschrumpften Schlauches zu garantieren. Daher empfiehlt es sich, solche Materialien vorzuwärmen.

Hinweis 5: Beim Ablängen des Schrumpfschlauches ist besonders auf gerade, saubere Schnittkanten zu achten. Unsaubere, ausgefranste Schlauchenden könnten beim Schrumpfvorgang eine Aufsplittung des Schrumpfschlauches zur Folge haben.

Hinweis 6: Bei Auswahl der Schrumpfschlauchgröße ist es sehr wichtig, die "80% / 20%" Regel zu beachten. Das bedeutet, dass der Schrumpfschlauch so ausgewählt werden muss, dass der Durchmesser mindestens um 20% und höchstens um 80% schrumpfen sollte. Eine entsprechende Anwendungsübersicht finden Sie im HellermannTyton-Katalog.

Hinweis 7: Bei der Verarbeitung von Schrumpfschläuchen sollte man grundsätzlich darauf achten, dass der Arbeitsplatz gut belüftet ist.

 Als PDF herunterladen

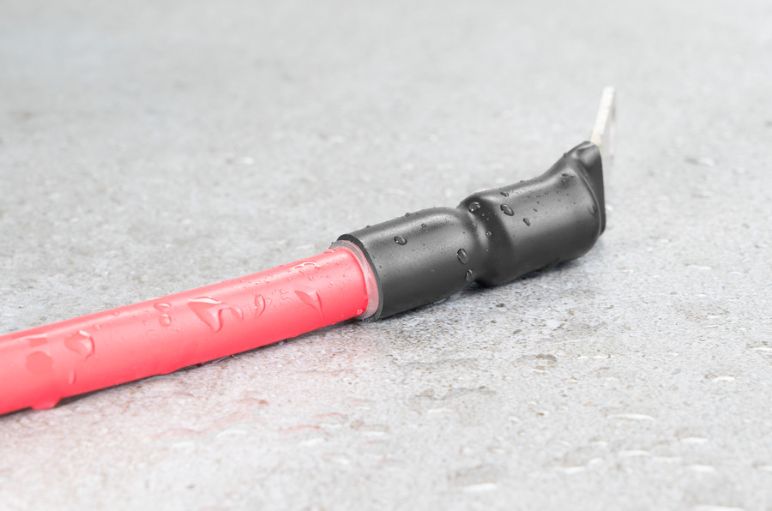

Was sind Schrumpfschläuche mit Innenkleber?

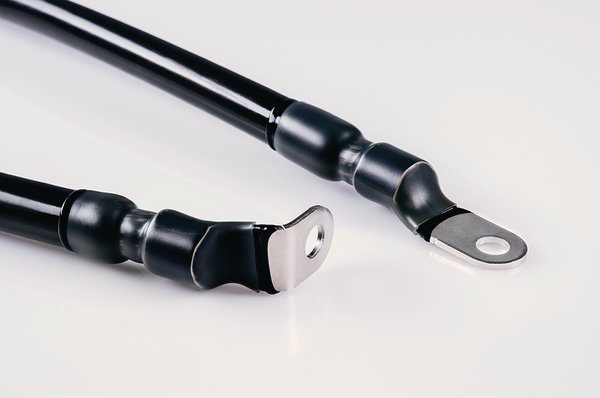

Mit Kleber ausgekleidete Schrumpfschläuche werden auch als doppelwandige Schläuche bezeichnet. Grund dafür ist die Kombination aus einem vernetzten Außenmantel (Polyolefin) und einer Klebstoff-Innenschicht. Beim Erwärmen schmilzt und fließt der Kleber an der Innenwand. Bei diesem Prozess entsteht eine Haftschicht, die einen besonders festen Halt auf dem Draht, Kabel oder Steckverbinder gewährleistet. Schrumpfschläuche mit Innenkleber eignen sich ideal für starke, wetterfeste Dichtungen mit einer zusätzlichen mechanischen Festigkeit. Sie bieten zudem einen ausgezeichneten Korrosionsschutz.

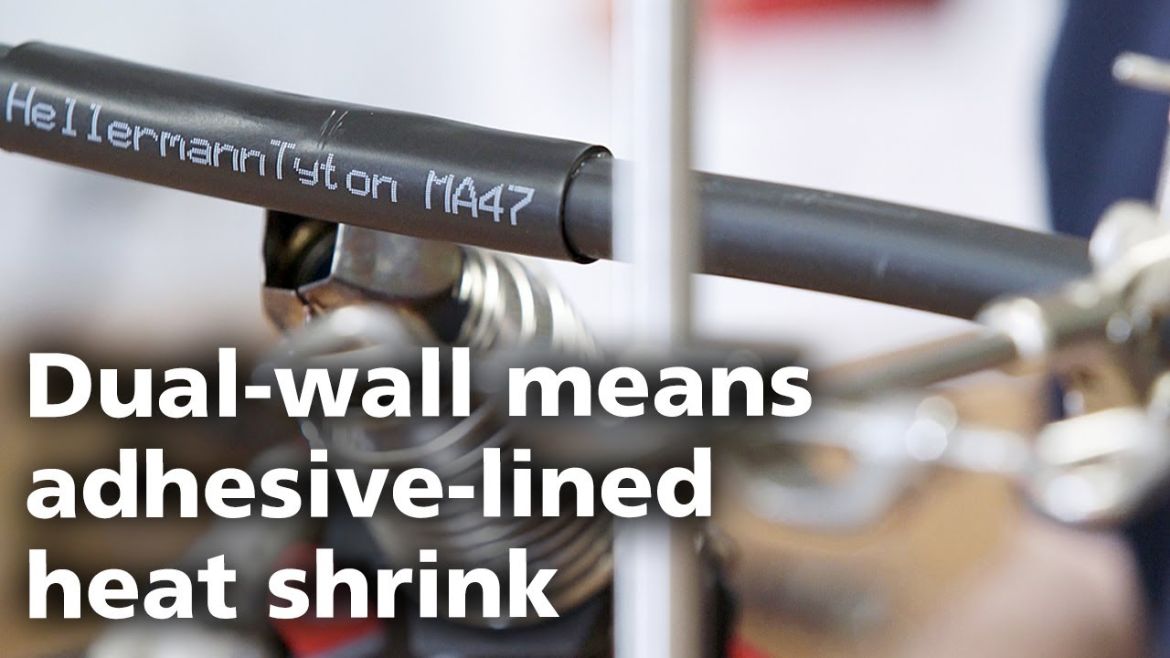

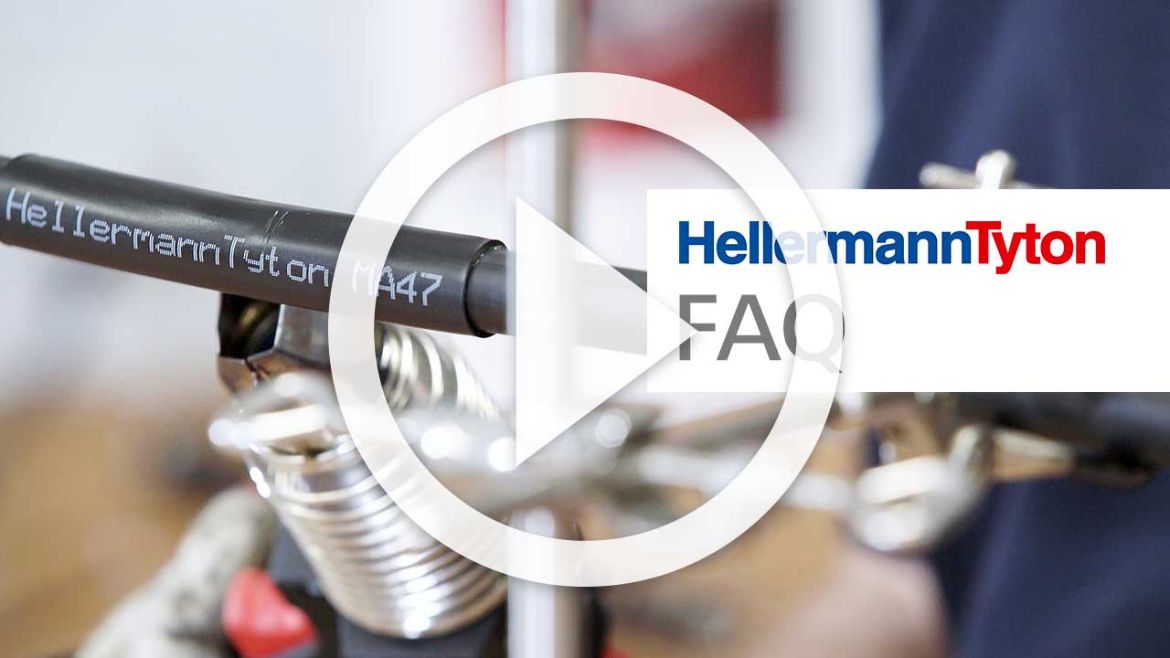

In diesem Video demonstrieren unsere Experten Barry und Mark den Einsatz von doppelwandigen Schrumpfschläuchen.
