Steckklemmen HelaCon – für professionelle Kabelverarbeitung in der Haus- und Gebäudeinstallation

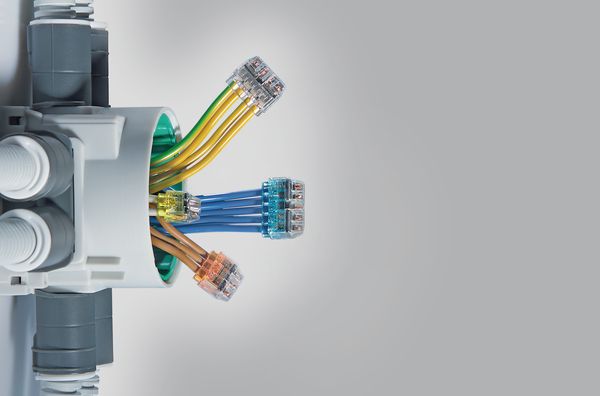

Steckklemmen HelaCon –  schnelle, einfache und sichere Kabelverarbeitung

Steckklemmen HelaCon –  schnelle, einfache und sichere Kabelverarbeitung

Die Steckklemmen der Serie HelaCon ermöglichen schnelle, einfache und sichere Verbindungen und Verteilungen von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz, verwendet werden. HelaCon Plus eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gewünscht wird.

Die Steckklemmen sind für den Niederspannungsbereich bis 450 V ausgelegt und zugelassen. HelaCon Plus bietet 6 verschiedene Ausführungen, die über zwei bis hin zu acht Eingängen verfügen.

Dabei können Querschnitte bis zu 2,5 mm² in einer einzigen Steckklemme verarbeitet werden, so dass auch größere Querschnitte bei langen Zuleitungen zur Kompensation von Spannungsabfällen verarbeitet werden können. Kabelabzweigungen und Verteilungen werden in nahezu allen Ländern auf individuelle Art und Weise realisiert. Dabei spielen unterschiedliche Adertypen, Querschnitte, Leiterfarben, Anschlussdosen und Verlegearten eine wesentliche Rolle.

So unterschiedlich die Bedingungen und Anforderungen auch sein mögen: die Klemmen der HelaCon-Serie bieten jederzeit die passende Lösung für die jeweilige Aufgabenstellung – weltweit.

Produktübersicht

Wie funktionieren Verbindungsklemmen?

Dank der neu entwickelten Doppelfeder lassen sich HelaCon Plus Mini Verbindungsklemmen mit minimalem Kraftaufwand verarbeiten. Wie einfach das funktioniert, sehen Sie hier in diesem Video.



Die Farbcodierung der unterschiedlichen Steckklemmen erlaubt eine einfache Unterscheidung. Alle Eingänge befinden sich in einer Reihe an der Vorderseite. Ein separater Testzugang auf der Vorderseite gewährleistet die notwendige Sicherheit während der Verarbeitung, Installation und Instandhaltung. Die freie Lagerung der einzelnen Doppelfedern erlaubt die gleichzeitige Verwendung unterschiedlicher Leiterquerschnitte von 0,5 bis 2,5 mm² innerhalb einer Klemme, ohne den sicheren Sitz des benachbarten Anschlusses zu beeinflussen.

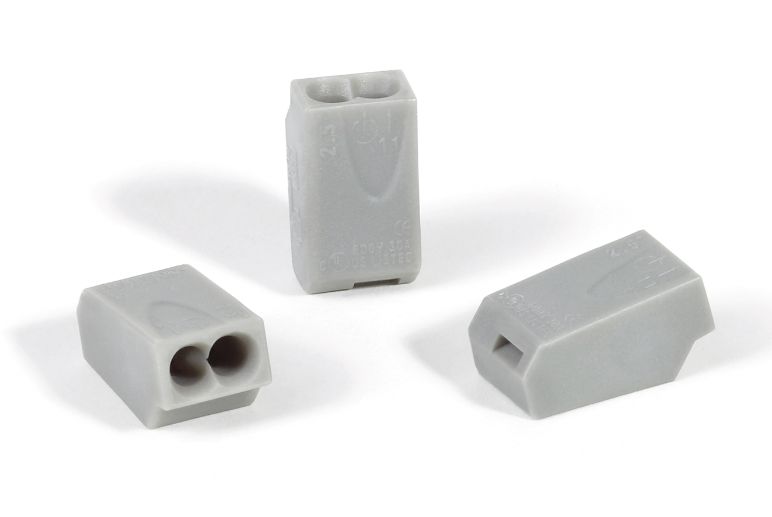

Verbindungsklemmen HelaCon Easy

Hauptmerkmale

Verbindungsklemmen HelaCon Easy

HelaCon Easy ist für den Niederspannungsbereich bis 450 V ausgelegt und zugelassen.
Zahlreiche Varianten und eine große Auswahl unterschiedlicher Klemmstellen bietet hohe Flexibilität je nach Aderzahl oder zur Verfügung stehendem Platz.

Anwendung

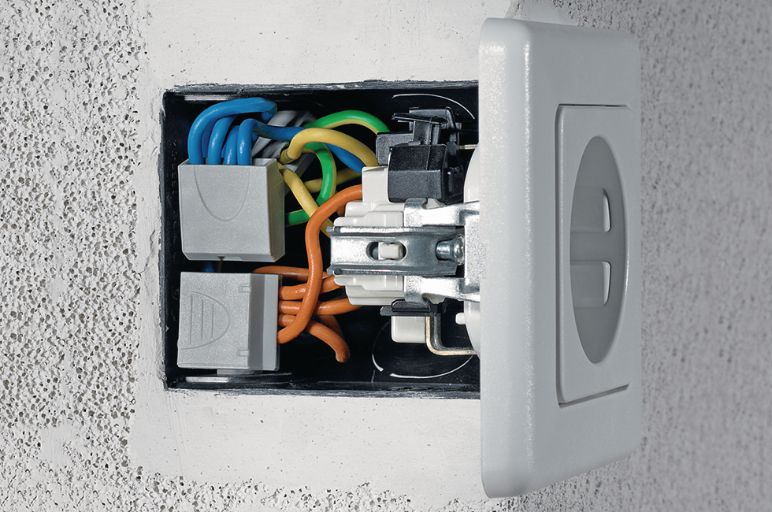

Verbindungsklemmen HelaCon Easy Anwendung

Die HelaCon Easy Verbindungsklemmen sind geeignet zur Verbindung und Verteilung von starren Leitern in der Hausinstallation für Querschnitte von 0,5 - 1,5 mm² und 1,0 - 2,5 mm².

Für die Verarbeitung von verbogenen oder flexiblen Leitern ist HelaCon Easy nicht geeignet.

Verarbeitungshinweise

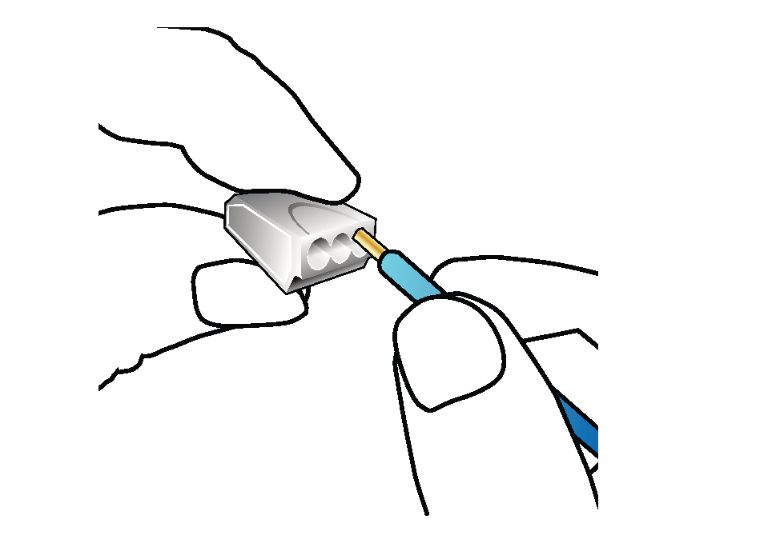

Verarbeitungshinweise HelaCon Easy
  • • Nur im spannungslosen Zustand arbeiten
  • Geeignet für einzelne, starre Kupferleiter
  • Ader auf 11 mm abisolieren
  • Überprüfung mitells eines Spannungstesters
  • Zum Ändern oder Lösen kann der Leiter durch Hin- und Herdrehen aus der Klemme gezogen werden

Verarbeitungshinweise HelaCon Easy Verarbeitungshinweise HelaCon Easy


Steckklemmen HelaCon Plus Mini

Hauptmerkmale

Steckklemmen HelaCon Plus Mini Familie

HelaCon Plus Mini ist eine hochentwickelte Steckklemme für die professionelle Kabelverarbeitung in der Haus- und Gebäudeinstallation. Die neu entwickelte Doppelfeder ermöglicht einfache Verarbeitung und entlastet den Installateur besonders in schwierigen Situationen wie der Überkopf-Montage. Sicherer Halt ist gewährleistet, zusätzlich ermöglicht das transparente Gehäuse die optische Kontrolle der Verbindungen.

Eine Farbcodierung der unterschiedlichen Steckklemmen erlaubt die einfache Unterscheidung. Ein separater Testzugang auf der Vorderseite gewährleistet die notwendige Sicherheit während der Verarbeitung, Installation und Instandhaltung.

Anwendung

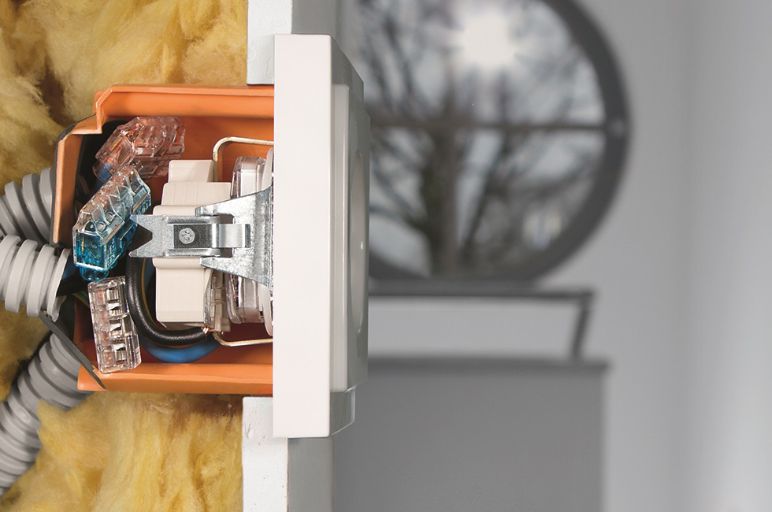

Anwendung HelaCon Plus Mini Verbindungsklemmen

Die HelaCon Steckklemmen ermöglichen schnelle, einfache und sichere Verbindungen und Verteilungen von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz verwendet werden.

HelaCon Plus Mini eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gestellt werden.

Verarbeitungshinweise

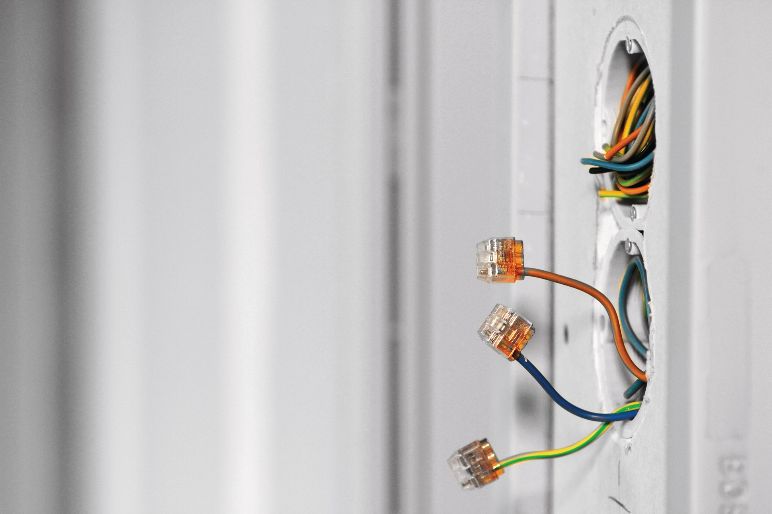

Anwendung HelaCon Plus Mini Steckklemmen
  • Nur im spannungslosen Zustand arbeiten
  • Ein- und mehradrige Kupferleiter können gleichzeitig verarbeitet werden
  • Leiter 11 mm abisolieren
  • Der korrekte Sitz des Leiters kann durch das transparente Gehäuse sehr leicht überprüft werden
  • Überprüfung mittels eines Spannungstesters
  • Zum Ändern oder Lösen kann der Leiter durch Hin- und Herdrehen aus der Klemme herausgezogen werden

Verarbeitungshinweise HelaCon Plus Mini Steckklemmen Verarbeitungshinweise HelaCon Plus Mini Steckklemmen

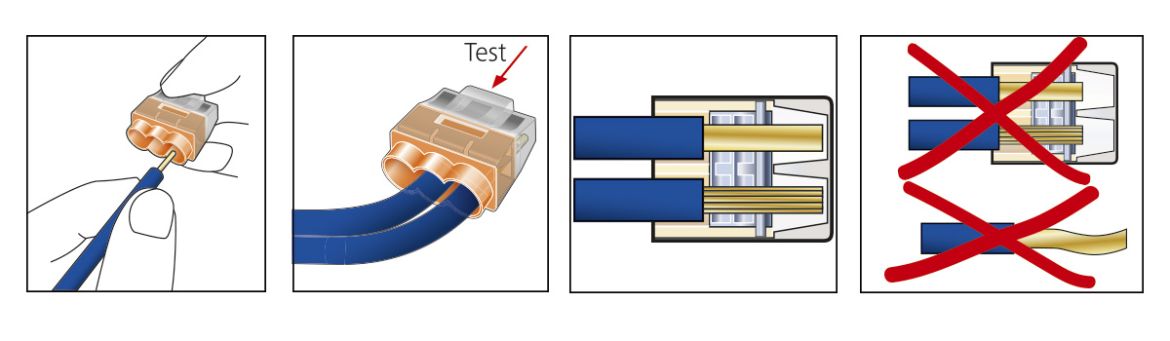

  • Abbildung 1: Die Doppelfeder ermöglicht leichtes Einstecken des Leiters.
  • Abbildung 2: Ein separater Testzugang auf der gegenüberliegenden Installationsseite ermöglicht die Messung mittels Spanungsmessgerät.
  • Abbildung 3: Starre Leiter 0,5 - 2,5 mm²
  • Abbildung 4: Mehradrige Leiter 1,0 - 2,5 mm²
  • Abbildung 5: Feinadrige, flexible Leiter

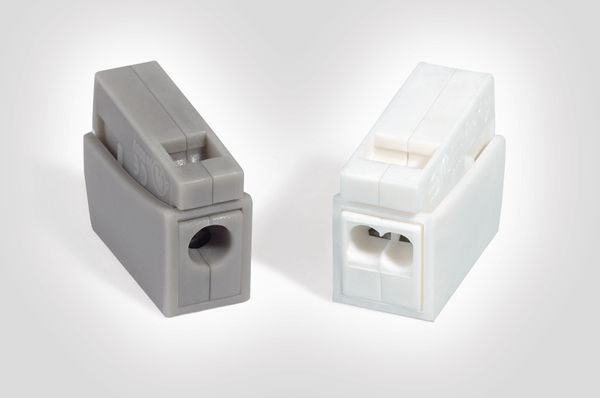

Steckklemmen HelaCon Lux

Steckklemmen HelaCon Lux

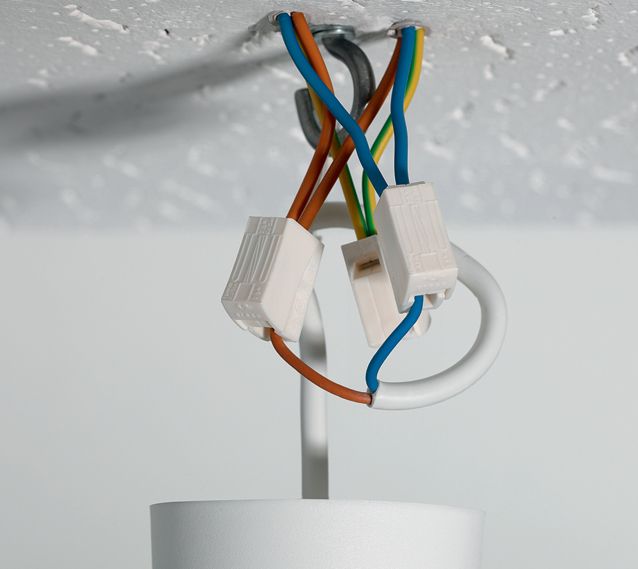

Eine typische Anwendung der Steckklemmen HelaCon Lux ist die Leuchteninstallation, bei der starre Leiter aus fester Verlegung mit flexiblen Leuchtenzuleitungen verbunden werden. Die 2/1-Variante erlaubt das Durchschleifen des Potenzials für weitere Anschlüsse.

Die Ader auf der Ausgangs- bzw. Leuchtenseite kann sehr einfach durch Zusammendrücken des Klemmmechanismus verbunden und genauso jederzeit wieder gelöst werden. Auf dieser Seite können alle Leiterarten geklemmt werden, wodurch sich HelaCon Lux ebenfalls zum Anschluss von Geräten mit flexiblen Zuleitungen wie Rollosteuerungen, Ventilatoren oder ortsveränderlichen Antrieben eignet.



Hauptmerkmale

  • Bestens geeignet zur Verbindung von starren mit flexiblen Leitern
  • Kombiniert die Steckklemmentechnik mit einem einfachen Betätigungsmechanismus
  • Leuchtenseite für feindrähtige, flexible Leiter
  • Installationsseite mit 1 oder 2 Eingängen für starre Leiter
  • Für den Niederspannungsbereich bis 450 V / 24 A
  • Sehr flexible und einfache Anwendung
  • Werkzeuglose Applikation für einfache, schnelle und sichere Verbindungen
  • Entlastet den Anwender in schwierigen Situationen wie der Überkopf-Montage

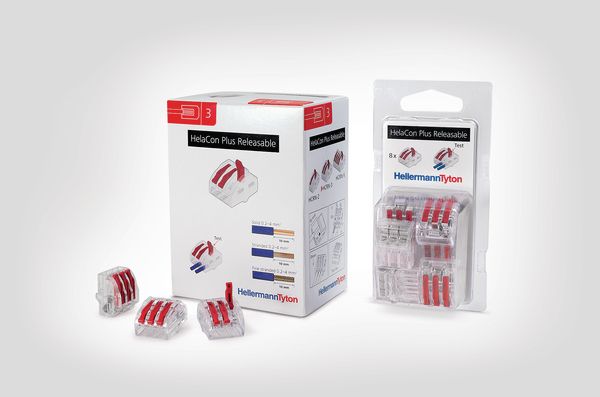

Universelle Kabelsteckverbindungen – HelaCon Plus wiederöffenbar

HelaCon Plus Lösbare Steckverbinder werden für alle Arten von Leitungen zum Verbinden von Kabeln und Leitern im Bereich der Elektroinstallation verwendet. Die Verbinder können in allen Arten von Abzweigdosen auf- oder unterputz eingesetzt werden. HelaCon bietet die bestmögliche Lösung, wenn komfortable Verarbeitung und maximale Sicherheit gefragt sind.

Universelle Kabelsteckverbindungen – HelaCon Plus wiederöffenbar
  • Nicht unter Last arbeiten
  • Nur ein- und mehrdrähtige Kupferleiter verwenden
  • Länge 10 mm abisolieren
  • Hebel öffnen und die volle Abisolierlänge in die Drahtaufnahme schieben - Anschluss durch das transparente Gehäuse prüfen
  • Leicht zugängliche Spannungsprüfeingabe an der Unterseite verwenden
  • Abisolieren des Drahtes: Hebel öffnen, um die gewünschte Ader freizugeben

Universelle Kabelsteckverbindungen – HelaCon Plus wiederöffenbar Universelle Kabelsteckverbindungen – HelaCon Plus wiederöffenbar

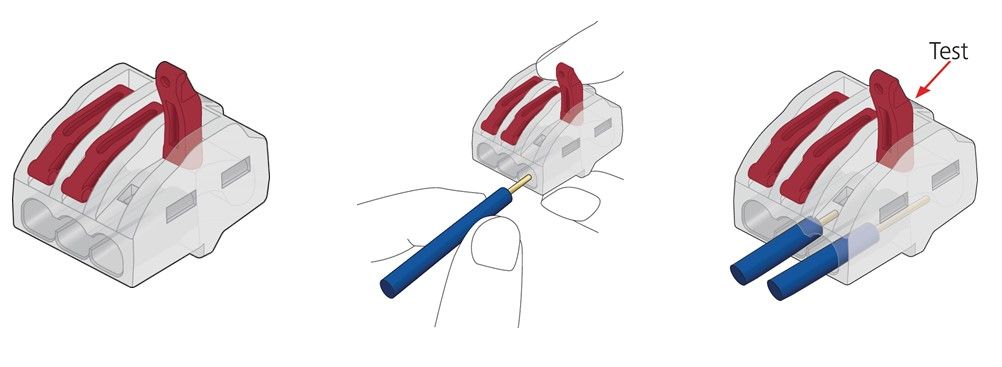

Schritt 1: 10 mm Abisolierlänge können anhand der Markierung auf dem HelaCon Plus wiederlösbaren Kabelsteckverbinder visuell überprüft werden.
Schritt 2: Öffnen Sie den Hebel zur Installation von mehr- und feindrähtigen Leitern.
Schritt 3: Visuelle Kontrolle nach der Installation der Drähte durch das transparente Gehäuse.
Schritt 4: Multimeter-Testeingang auf der Oberseite des Steckverbinders.

Steckklemmen HelaCon Plus Mini: Vorteile

Volle Transparenz mit HelaCon Plus Mini Verbindungsklemmen

Schraubenlose Verbindungsklemmen werden täglich unzählige Male in der Gebäudeinstallation verwendet. Trotz Routine ist eine sorgfältige Verarbeitung erforderlich.

Fester und sicherer Halt sind für den fehlerfreien Dauerbetrieb unabdingbar. Fehlende Sorgfalt kann andernfalls zu Beschädigung und Überhitzung, schlimmstenfalls sogar zum Brand führen.

Das transparente Gehäuse der HelaCon Plus Mini Serie erlaubt eine schnelle und sichere optische Kontrolle der Steckverbindung. Ein nicht zu vernachlässigender Sicherheitsfaktor für die Prüfung und Abnahme der Elektroinstallation.

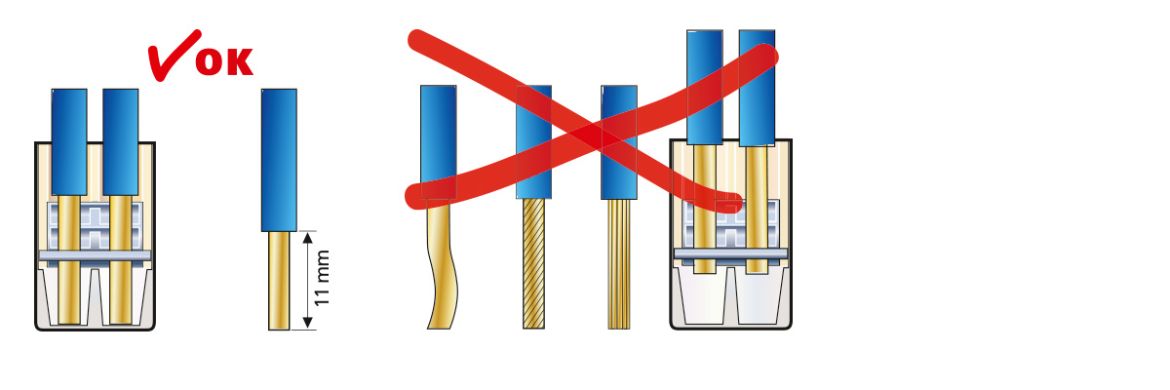

Steckklemmen: Unterschiedliche Adertypen und Querschnitte

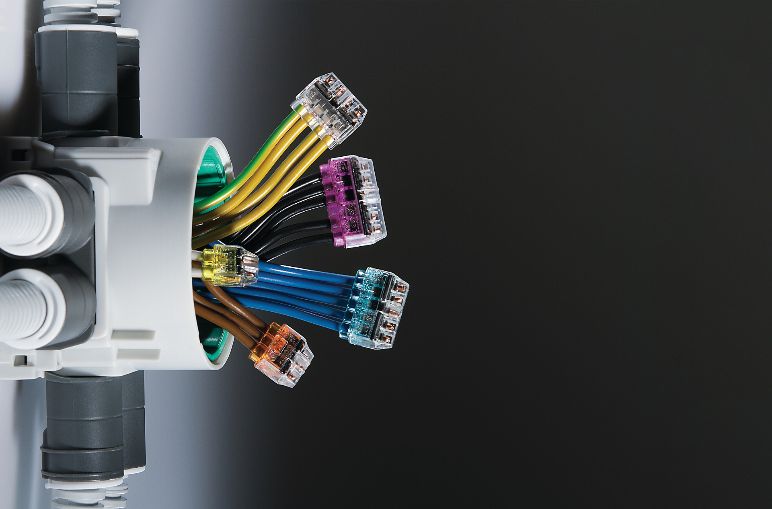

Steckklemmen Helacon Plus Mini

Die neuartige Doppelfedertechnologie und die daraus resultierenden geringen Einschubkräfte ermöglichen das Stecken starrer und mehradriger Leiter.

Die freie Lagerung der einzelnen Doppelfedern erlaubt die gleichzeitige Verwendung unterschiedlicher Leiterquerschnitte von 0,5 bis 2,5 mm² innerhalb einer Klemme, ohne den sicheren Sitz des benachbarten Anschlusses zu beeinflussen.

HelaCon Plus Mini ist nicht für die Verwendung von feinadrigen, flexiblen Leitern ausgelegt.

Fragen und Antworten

Was sind Verbindungsklemmen?

Eine Verbindungsklemme wird verwendet, um Drähte sicher und fest zu verbinden. Moderne Drahtverbinder, wie die HelaCon-Reihe, haben eingebaute Federn. Diese sollen das Einführen des Leiters in die Klemme erleichtern (was insbesondere bei mehrdrähtigen Leitern von Vorteil ist) und gleichzeitig den Leiter sicher in der Klemme halten. Bei einer Kronenklemme hingegen muss der Leiter von Hand eingeschraubt werden, was das Risiko von Fehlanschlüssen und Überhitzung erhöht. Doppelfederklemmen gewährleisten einen benutzerfreundlicheren, effizienteren und zuverlässigeren Installationsprozess.

Wie werden Verbindungsklemmen geöffnet?

Eine HelaCon Verbindungsklemme ist für langfristige Installationen gedacht, bei denen das abisolierte Drahtende schnell und einfach in den Steckverbinder eingeführt wird, um eine sichere und dauerhafte Verbindung herzustellen. Zu öffnende Steckverbinder, wie HelaCon Releasable, sind für Wartungsarbeiten und Vorinstallationen gedacht.

Warum sollte ein Kabelsteckverbinder transparent sein?

HellermannTyton-Kabelsteckverbinder haben ein transparentes Klemmengehäuse, um die korrekte Installation des Leiters visuell überprüfen zu können.

Was bedeutet die Farbe einer Verbindungsklemme?

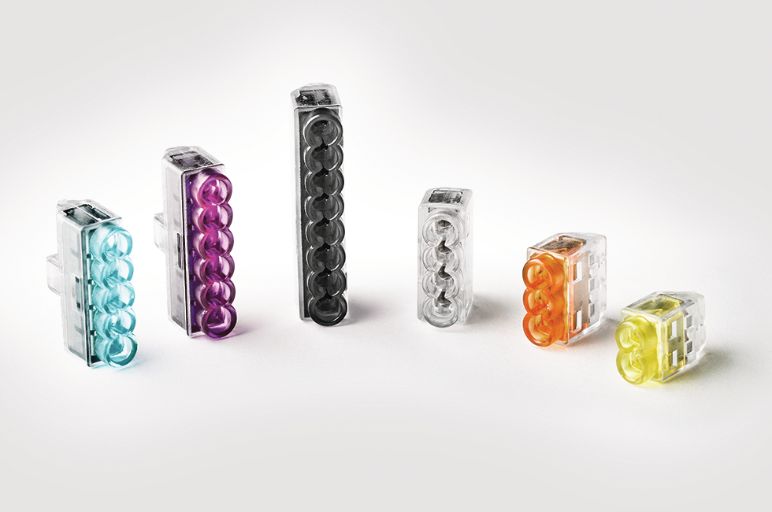

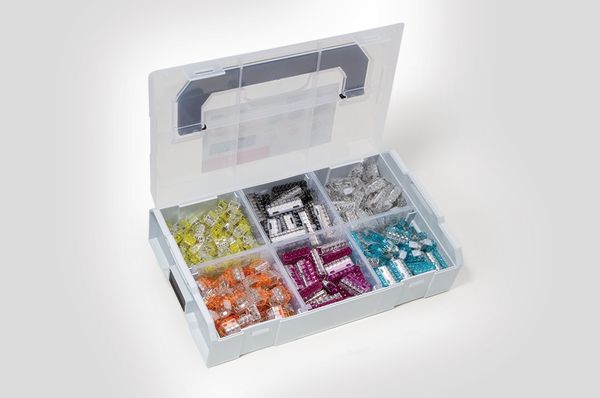

Verbindungsklemmen werden in verschiedenen transparenten Farben geliefert, je nach Anzahl der anzuschließenden Leiter. Die HelaCon Plus Mini-Klemmen sind in 6 verschiedenen Farben und Größen erhältlich:

  • Gelb für 2 Leiter
  • Orange für 3 Leiter
  • Transparent für 4 Leiter
  • Blau für 5 Leiter
  • Violett für 6 Leiter
  • Schwarz für 8 Leiter
