Kurzschlussfeste Kabelklemmen für den Schutz von Energiekabeln bei Nieder‑, Mittel‑ und Hochspannung

Kabelklemmen zum Schutz vor mechanischen Schäden bei Kurschlüssen

Kurzschlussfeste Kabelklemmen sorgen dafür dass Energiekabel in Nieder-, Mittel- und Hochspannungsinstallationen genau ausgerichtet bleiben. Die sogenannten Cable Cleats sorgen dafür, dass sich die Kabel auch bei Kurzschlüssen, Vibrationen und großen Temperaturschwankungen nicht zu stark bewegen und den richtigen Abstand einhalten. Dadurch schützen IEC 61914 Kabelhalter nicht nur die Kabel, sondern auch Anschlüsse, Befestigungen und umliegende Anlagen.

Die kurzschlussfesten Kabelklemmen von HellermannTyton sind so konzipiert, dass sie in vielen unterschiedlichen Anwendungen eingesetzt werden können. Sie eignen sich für einadrige und mehradrige Kabel sowie für armierte und stahldrahtarmierte Kabel. Die kurzschlusssicheren Kabelhalter sind nach IEC 61914 geprüft und bieten zuverlässige Leistung für Anwendungen in Industrie, Infrastruktur und Energieversorgung.

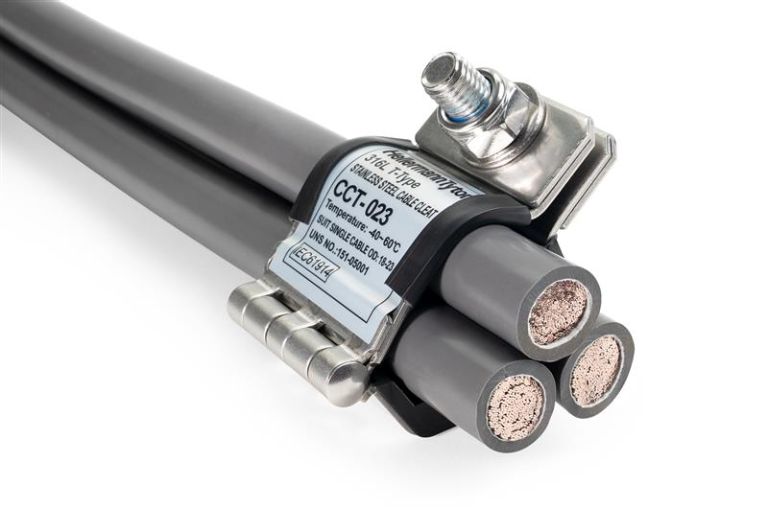

Kurzschlussfeste Kabelklemmen für die Dreierbündelung von Starkstromkabeln

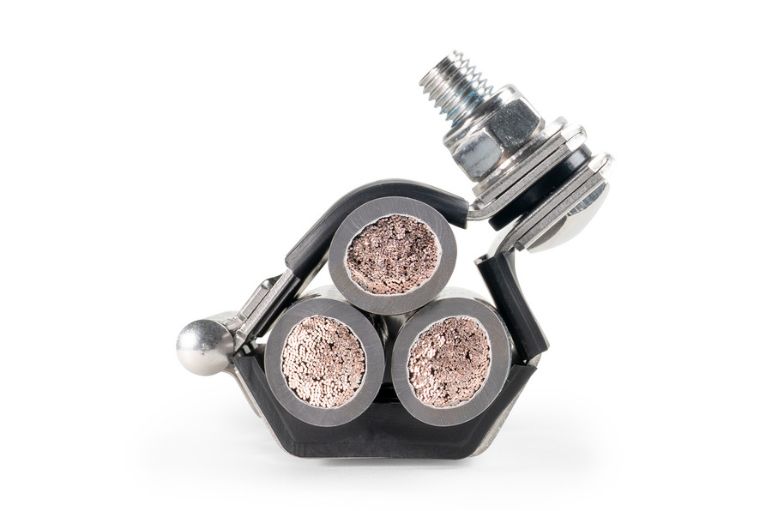

Trefoil-Kabelschellen wurden dafür entwickelt, drei einadrige Energiekabel gleichmäßig in einer Dreiecksanordnung zu führen. Dies ist bei der Dreierbündelung besonders wichtig, da die elektromagnetischen Kräfte der Kabel in verschiedene Richtungen wirken. Kurzschlussfeste Kabelklemmen in Trefoil-Formation verhindern Bewegungen, indem sie die Kabel fest in dieser Form halten und auch bei Kurzschlusskräften in alle Richtungen sichern. Sie sorgen für einen zuverlässigen Halt bei unarmierten und armierten Kabeln, einschließlich stahldrahtarmierter Kabel.

Wichtige Vorteile von kurzschlussfesten Kabelklemmen in Trefoil-Anordnung:

Gleichmäßige Phasenabstände über die gesamte Strecke
Verhindert Verdrehen, Verschieben und Überkreuzen der Kabel
Reduziert seitliche Auslenkungen bei Kurzschlussströmen
Hohe Stabilität in Längs- und Querrichtung für schwere und steife Energiekabel
Nach IEC 61914 geprüft
Weniger Vibrationen und geringere Materialermüdung

Größentabelle für kurzschlussfeste Kabelschellen

Die richtige Kabelschellengröße für den Kabeldurchmesser wählen

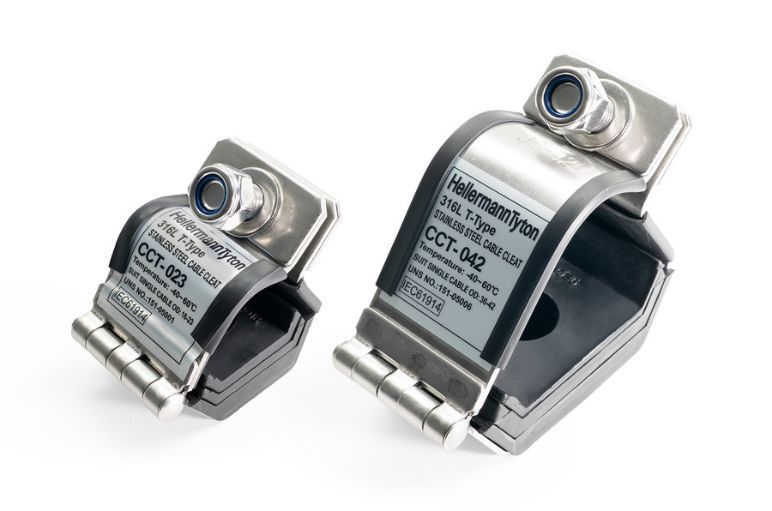

kurzschlussfeste Kabelklemmen in verschiedenen Größen

Damit eine kurzschlussfeste Kabelklemme richtig funktioniert, muss sie auf den Kabeldurchmesser sowie auf die Installation und die Anwendung angepasst werden. Die richtige Größe sorgt dafür, dass das Kabel sicher gehalten wird, ohne beschädigt zu werden. Ist die kurzschlusssichere Kabelschelle zu klein, kann sie das Kabel zusammendrücken oder die Isolierung verformen. Ist sie zu groß, kann sich das Kabel bewegen und die Cable Cleat kann die Kräfte bei einem Kurzschluss nicht richtig aufnehmen. Das ist besonders wichtig bei armierten und stahldrahtarmierten Kabeln.

HellermannTyton bietet Trefoil-Kabelschellen für Anwendungen von Niederspannung bis Hochspannung in 22 verschiedenen Größen für Kabeldurchmesser von 23 bis 128 mm an. Die folgende Größentabelle zeigt die verfügbaren Maße und hilft dabei, die passende kurzschlussfeste Kabelklemme für den jeweiligen Kabeldurchmesser auszuwählen.

Produkt	Breite	Höhe	Min. Bündeldurchmesser	Max. Bündeldurchmesser
Dreifach-Kabelschelle kurschlussfest 23mm	82	79	18	23
Dreifach-Kabelschelle kurzschlussfest 28mm	93	84	23	28
Dreifach-Kabelschelle kurzschlussfest 32mm	99	91	27	32
Dreifach-Kabelschelle kurzschlussfest 35mm	103	96	30	35
Dreifach-Kabelschelle kurzschlussfest 38mm	107	101	33	38
Dreifach-Kabelschelle kurzschlussfest 42mm	116	109	36	42
Dreifach-Kabelschelle kurzschlussfest 46mm	119	118	40	46
Dreifach-Kabelschelle kurzschlussfest 50mm	126	121	44	50
Dreifach-Kabelschelle kurzschlussfest 58mm	143	134	51	58
Dreifach-Kabelschelle kurzschlussfest 62mm	152	141	55	62
Dreifach-Kabelschelle kurzschlussfest 66mm	161	148	59	66
Dreifach-Kabelschelle kurzschlussfest 70mm	169	155	63	70
Dreifach-Kabelschelle kurzschlussfest 74mm	178	161	67	74
Dreifach-Kabelschelle kurzschlussfest 78mm	186	168	71	78
Dreifach-Kabelschelle kurzschlussfest 82mm	195	175	74	82
Dreifach-Kabelschelle kurzschlussfest 85mm	202	180	77	85
Dreifach-Kabelschelle kurzschlussfest 88mm	208	185	82	88
Dreifach-Kabelschelle kurzschlussfest 96mm	225	199	88	96
Dreifach-Kabelschelle kurzschlussfest 103mm	240	210	96	103
Dreifach-Kabelschelle kurzschlussfest 111mm	258	224	103	111
Dreifach-Kabelschelle kurzschlussfest 119mm	275	237	111	119
Dreifach-Kabelschelle kurzschlussfest 128mm	295	265	119	128

Die passende Cable Cleat auswählen mit Hilfe einer Größentabelle für maximale Kurzschlussströme

Nach der Auswahl der passenden kurzschlussfesten Kabelklemme, muss geprüft werden, ob das installierte System den auftretenden Kurzschlusskräften zuverlässig standhält. Die folgende Tabelle zeigt den maximalen Stoßkurzschlussstrom, den eine Kabelinstallation aufnehmen kann, wenn sie mit IEC 61914 Kabelklemmen sicher befestigt wurde.

Kurzschlussfestigkeit bei Einzelleitern
Maximaler Abstand zwischen den Kabelschellen	Abstand zwischen den Leiterachsen (mm)
Maximaler Abstand zwischen den Kabelschellen	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59	61
mm	Spitzen-Kurzschlussstrom Ip (kA)
255	168	175	182	189	195	201	207	213	219	224	230	235	240	245	250	255	260	265	269	274
300	145	152	158	163	169	174	180	185	190	194	199	204	208	212	217	221	225	229	233	237
450	119	124	129	133	138	142	146	151	155	159	162	166	170	173	177	180	184	187	190	194
600	103	107	111	115	119	123	127	130	134	137	141	144	147	150	153	156	159	162	165	168
675	97	101	105	109	112	116	119	123	126	129	133	136	139	141	144	147	150	153	155	158
900	84	87	91	94	97	100	103	106	109	112	115	117	120	122	125	127	130	132	134	137

Häufig gestellte Fragen

Wie werden kurzschlussfeste Kabelklemmen eingesetzt?

Kurzschlussfeste Kabelklemmen werden genutzt, um Kabel sicher zu befestigen, sodass sie sowohl im normalen Betrieb als auch bei Störfällen, wie beispielsweise einem Kurzschluss, zuverlässig in Position bleiben. Die Cable Cleats werden wie folgt eingebaut:

Passende Kabelklemme entsprechend Kabeltyp und Durchmesser auswählen
An stabiler Struktur montieren (z. B. Stahlkonstruktion, Beton, Kabeltrasse)
Kabel einlegen und korrekt ausrichten
Kurzschlussfeste Kabelklemme schließen und festziehen

Für welche Kabel sind kurzschlussfeste Kabelklemmen geeignet?

Kurzschlussfeste Kabelklemmen eignen sich für einadrige und mehradrige Kabel sowie armierte und unarmierte Kabel in Nieder-, Mittel- und Hochspannungsbereichen.

Wie wähle ich die richtige Kabelklemme aus?

Bei der Auswahl der richtigen kurzschlussfesten Kabelklemme sollten folgende Faktoren berücksichtigt werden:

Kabeldurchmesser
Kabeltyp
Umgebung
minimaler Spitzen-Kurzschlussstrom

Sind Cable Cleats nach IEC vorgeschrieben?

IEC-Normen verlangen keine spezifische Verwendung von kurzschlussfesten Kabelklemmen - den sogenannten Cable Cleats. Allerdings schreiben sie vor, dass Kabel ausreichend mechanisch befestigt sein müssen, um Kurzschlusskräfte sicher aufzunehmen. Die Norm IEC 61914 definiert dabei die Anforderungen an kurzschlussfeste Kabelklemmen hinsichtlich Konstruktion, Prüfung und Klassifizierung.
