Schrumpfendkappen - klein : PEC-3/1

Warmschrumpfkappe 3:1 (3,0 mm / 1,0 mm) schwarzArtikelnummer: 416-00000

Eigenschaften

  • PEC (Pinched End Caps)
  • Thermoplastischer Innenkleber zum Schutz gegen äußere Einflüsse und zur Zugentlastung
  • Schnelle und einfache Verarbeitung
  • Großes Schrumpfverhältnis deckt einen großen Anwendungsbereich ab

Zulassungen und Normen

Anwendung

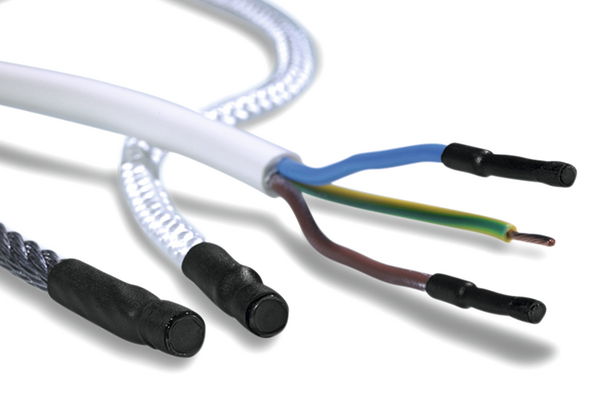

PEC-Endkappen bieten exzellente mechanische und elektrische Eigenschaften zum Schutz von Kabelverbindungen und Kabelspleißen in der Elektrotechnik. Außerdem eignen sich diese Produkte auch außerhalb der Elektrotechnik zum generellen Schutz von zum Beispiel Seilenden, kleinen Gehäusen oder Rohren.

Farbe Schwarz (BK)
Inhalt 50Stk.
Kurzbeschreibung Warmschrumpfkappe 3:1 (3,0 mm / 1,0 mm) schwarz
Menge per Beutel
Produktbezeichnung PEC-3/1-PO-X-BK
Produktfamilie Helashrink Serie PEC - gerade, Innenkleber
Produktgruppe Schrumpfendkappen - klein
Schrumpfrate 3:1
Verarbeitungswerkzeug E4500, CHG900
d. n. vollst. Schrumpf. max. (imperial) .04"
HW ± 20% 1.0mm
Kabelquerschnitt (VDE) 0.8 - 7.0mm²
Kleberstärke (TA) nom. 0.5mm
Liefermaß D min. (imperial) .12"

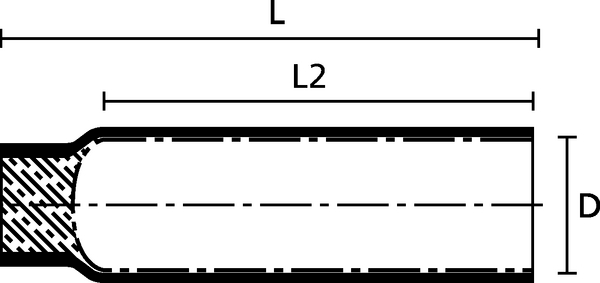

Länge (L) 25.0mm
Länge (L2) 20.0mm
Längsschrumpf -10 % max.
P ± 10% 25.0mm
Schlauchform rund
Toleranz +/- ±10%

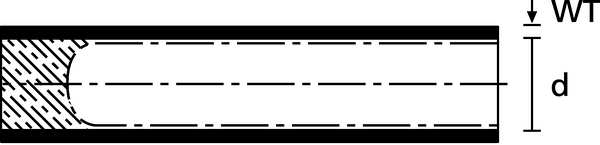

Wanddicke (WT) 1.0mm
Wanddicke (WT) (imperial) .04"
∅ Liefermaß min. (D) 3.0mm
∅ nach Schrumpf max. (d) 1.0mm
∅H max. b 3.0mm
∅H min. a 1.0mm
Betriebstemperatur - °C -45 °C bis +125 °C
Brandschutzeigenschaften selbstverlöschend in 30 Sek. nach SAE-AMS-DTL-23053/4
Bruchdehnung >300%
Durchschlagsfestigkeit 15 kV/mm
Durchschlagsfestigkeit Testmethode IEC 684 P2
ELV konform Ja
Gefahrgut Nein
Isolierstoffklasse A (VDE 0530)
Kupferkorrosion nicht korrosiv
Material Polyolefin, strahlenvernetzt (PO-X)
Min. Schrumpftemperatur +120 °C
Schmelzpunkt Kleber +85 °C
Spezifischer Durchgangswiderstand 10¹⁴ Ω cm
Spezifischer Durchgangswiderstand Testmethode ASTM D2671
UL anerkannt (gültig in USA) Nein
Zugfestigkeit 10.4MPa
Zulassungen/Normen
EAN / GTIN 4031026323251
Mindestbestellmenge 50
Rollenlänge .04m
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.07m
Verpackung 1 - Gewicht (kg) 0.013501kg
Verpackung 1 - Höhe (m) 0.01m
Verpackung 1 - Länge (m) 0.12m
Verpackung 1 - Menge 50
Verpackung 1 - Volumen (m³) 0.00008
Verpackung 2 - Beschaffenheit Karton
Verpackung 2 - Breite (m) 0.215m
Verpackung 2 - Gewicht (kg) 1.45kg
Verpackung 2 - Höhe (m) 0.095m
Verpackung 2 - Länge (m) 0.31m
Verpackung 2 - Menge 5000
Verpackung 2 - Volumen (m³) 0.0063
ETIM 7.0 EC000218
ETIM60Key EC000218
