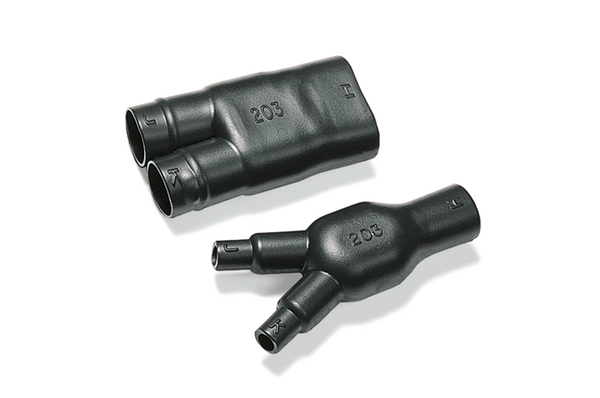

Warmschrumpfteil für Verzweigstellen 2- Fingerstück schwarz
Art.-Nr. 402-06185 | 206-1-GWM250-PO-X-BK Details

  • Einfaches Erstellen von Abzweigungen in Kabelbäumen
  • Mechanischer Schutz für Verzweigstellen
  • Isolierung von Spleißen nach VG-Norm
  • Bauchig: ausreichend Platz für Verbinder
  • Zulassung für Wehrtechnik
  • Optional mit werkseitig eingebrachten thermoplastischem Innenkleber zur Abdichtung und Zugentlastung
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Ausführung für 2-adrige Kabel und Leitungen
Bezeichnung HELASHRINK FORMTEIL
Farbe Schwarz (BK)
Inhalt 1ST
Inhalt per Stück
Kurzbeschreibung Warmschrumpfteil für Verzweigstellen 2- Fingerstück schwarz
Material Polyolefin, strahlenvernetzt (PO-X)
Produktbezeichnung 206-1-GWM250-PO-X-BK
Produktfamilie Helashrink Serie 200 - Y-Form, bauchig, VG-Ausführung
Produktgruppe Schrumpfformteil - Abzweigung
Verarbeitungswerkzeug H6100, E4500, CHG900
Flexibilität halbsteif

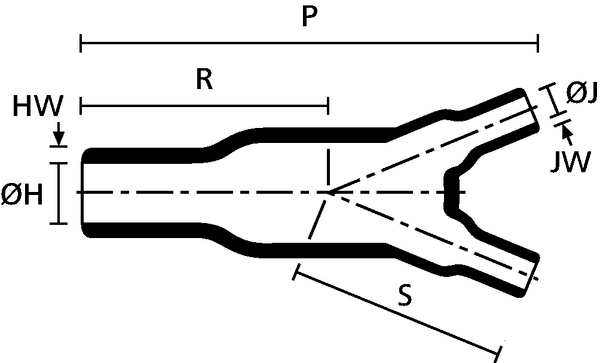

HW ± 30% 1.5mm
JW nom. 1mm
JW ± 30% 1.0mm
JW/KW ± 30% 1mm
JW/KW ± 30% 1mm
P ± 10% 41mm
P ±15%=Gesamtlänge 41mm
R nom. 22mm
R ± 10% 19mm
S nom. 19mm
Teil - Nettogewicht 0.004kg

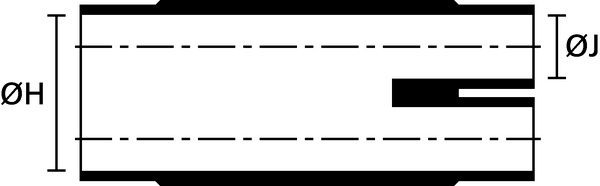

∅H max. b 6mm
∅H min. a 13mm
∅J max. b 3mm
∅J min. a 7mm
∅J/K max. b 3mm
∅J/K min. a 7mm
∅K max. b 3mm
∅K min. a 7mm
Betriebstemperatur -75 °C bis +150 °C
Brandschutzeigenschaften ASTM D635
Durchschlagsfestigkeit 15kV/mm
Durchschlagsfestigkeit Testmethode ASTM D2671
ELV konform Ja
Gefahrgut Nein
Klebstoff WM250
Min. Schrumpftemperatur +135 °C
Zulassungen/Normen
EAN / GTIN 5022660444425
Mindestbestellmenge 10
Ursprungsland GB
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.1m
Verpackung 1 - Gewicht (kg) 0.004001kg
Verpackung 1 - Höhe (m) 0.015m
Verpackung 1 - Länge (m) 0.13m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.0002
Zollwarentarif Nr. 39174000
ETIM 7.0 EC002464
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
UNSPSC Code 39121721
