Schrumpfformteil - Abzweigung
Art.-Nr. 413-13180 | 1313-1-G-BK |

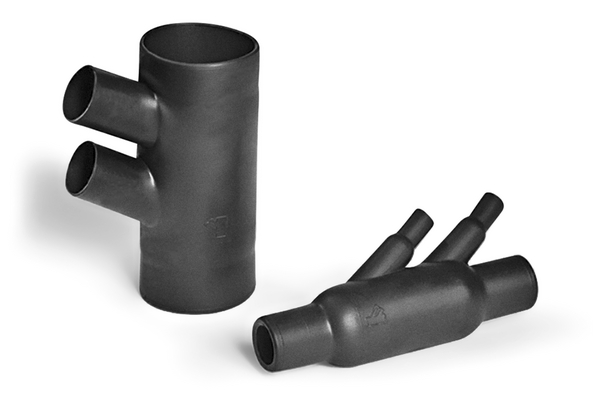

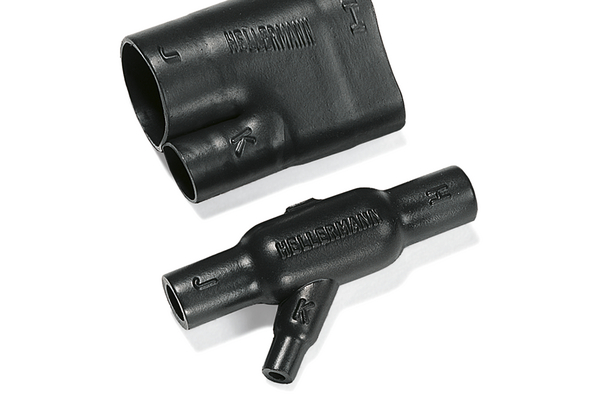

Helashrink 1310-1 geschrumpft und ungeschrumpft.

Einfaches Erstellen von 30° und 45° Abzweigungen in Kabelbäumen
Mechanischer Schutz für Verzweigstellen
Bauchig: ausreichend Platz für Verbinder
Zulassung für Wehrtechnik
Optional mit werkseitig eingebrachten thermoplastischem Innenkleber zur Abdichtung und Zugentlastung

Auf die Merkliste

Fragen Sie Ihr individuelles Angebot an

Angebot anfordern

Händler in der Nähe

Weitere Produkte in dieser Produktgruppe:

Schrumpfformteil - Abzweigung >

Basisdaten

Anwendung	Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Ausführung	für 2-adrige Kabel und Leitungen
Farbe	Schwarz (BK)
Inhalt	1
Inhalt per	Beutel
Produktbezeichnung	1313-1-G-BK
Produktfamilie	Helashrink Serie 1300 - Y-Form, VG-Ausführung
Produktgruppe	Schrumpfformteil - Abzweigung
Typ	1313-1-G

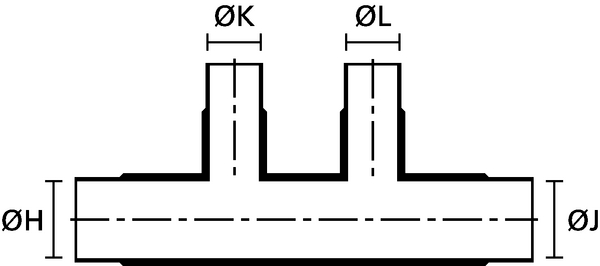

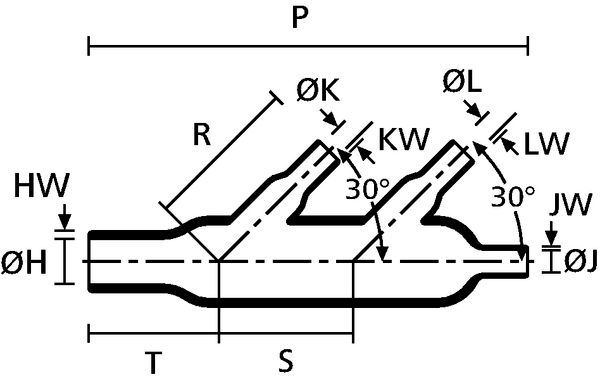

Technische Daten


⌀H max. b	13.5mm
⌀H min. a	28.5mm
⌀J max. b	13.5mm
⌀J min. a	27mm
⌀K max. b	13.5mm
⌀K min. a	27mm
Flexibilität	halbsteif
HW ± 20%	2.5mm
JW ± 20%	2.5mm
KW ± 20%	2.5mm
P ± 10%	150mm
R ± 10%	70mm
S ± 10%	80mm
Winkel	45

Downloads

Zulassungen und Spezifikationen

Bezeichnung nach VG-Norm	VG 95343 T06 B 009 A
Brandschutzeigenschaften	ASTM D635
Durchschlagsfestigkeit	14kV/mm
Durchschlagsfestigkeit Testmethode	ASTM D2671
Nato Nummer	5970-12-305-9466
ROHS konform	Ja
Zulassungen/Normen
Zulassungen/Normen	VG 95343-8:2016-03

Logistik und Verpackungsdaten

EAN / GTIN	5022660635465
Ursprungsland	GB

Weitere Informationen

ETIM 7.0	EC002464
ETIM 8.0 Key	EC002464
ETIM 9.0 Key	EC002464
UNSPSC Code	39121721
