Parallelabzweiggarnitur Hausanschlüsse : PAH-3 / SF

Parallelabzweiggarnitur 4x35 bis 4x185, 4x6 bis 4x70Artikelnummer: 435-12075

Eigenschaften

  • Schlagfeste, transparente Formschale
  • Kompakte Abmessungen
  • Längs- und querwasserdicht
  • SF-System
  • Garnitur unter Wassereinfluss vergießbar
  • Sofort betriebsbereit
  • Für alle Abzweigklemmringe geeignet

Zulassungen und Normen

Anwendung

Die Parallelabzweiggarnitur PAH ist eine universelle Verbindungs- und Abzweiggarnitur. Geeignet als Einzelabzweigung mit handelsüblichen Abzweigklemmringen. Für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYM.
Anwendungsgebiete: Im Niederspannungsnetz als Abzweiggarnitur für Hausanschlüsse, für Anschlüsse und Verbindungen in Industriegebäuden, für die Energieversorgung im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 4
Ausführung Gießharz
Farbe Grün (GN)
Inhalt 1Set
Kurzbeschreibung Parallelabzweiggarnitur 4x35 bis 4x185, 4x6 bis 4x70
Menge per Set
Produktbezeichnung PAH-3 / SF-PUR-GN
Produktfamilie RELICON PAH-3 mit PUR 33
Produktgruppe Parallelabzweiggarnitur Hausanschlüsse
Set Inhalt Gießharz PUR 33, 2800 ml/3836 g
Im 2-Kammerbeutel
Transparente Muffenschale
Schaumstoffdichtungen, Schutzhandschuhe, Schmirgelleinen
Reinigungstuch, Kabelkit, Montageanleitung
SF-Einfüllstutzen (2-Kammerbeutel)
Verarbeitungswerkzeug PTS4, ASS103, RCS0425
Abzweigkabel bis mm² 4 x 70mm²
Abzweigkabel von mm² 4 x 6mm²
Harzmenge 2800 ml/3836 g
Hauptkabel bis mm² 4 x 185mm²
Hauptkabel von mm² 4 x 35mm²

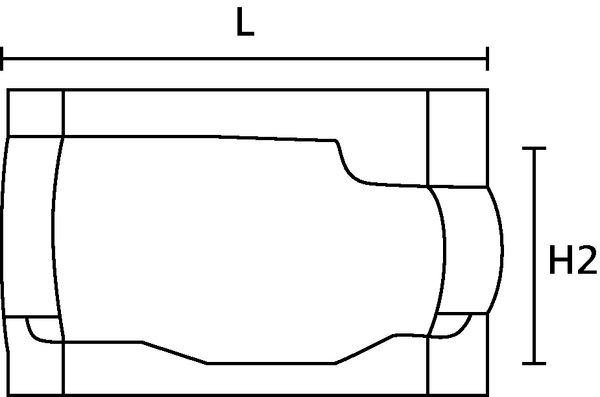

Höhe (H2) 135mm
Kabeldurchmesser Abzweigkabel 15-33mm
Kabeldurchmesser Hauptkabel 27-49mm
Länge (L) 360mm
Verbindungszubehör ohne
Betriebstemperatur - °C -25 °C bis +120 °C
ELV konform Ja
Gefahrgut Nein
Halogenfrei Nein
Lagerzeit 48 Monate
Material Polyurethanharz (PUR)
Zulassungen/Normen
EAN / GTIN 4031026626925
Lagertemperatur +4 °C bis +40 °C
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.315m
Verpackung 3 - Gewicht (kg) 5.63kg
Verpackung 3 - Höhe (m) 0.19m
Verpackung 3 - Länge (m) 0.525m
Verpackung 3 - Menge 1
Verpackung 3 - Volumen (m³) 0.0314
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 133.6kg
Verpackung 4 - Höhe (m) 1.095m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 20
Verpackung 4 - Volumen (m³) 1.051
ETIM 7.0 EC001170
ETIM60Key EC001170
