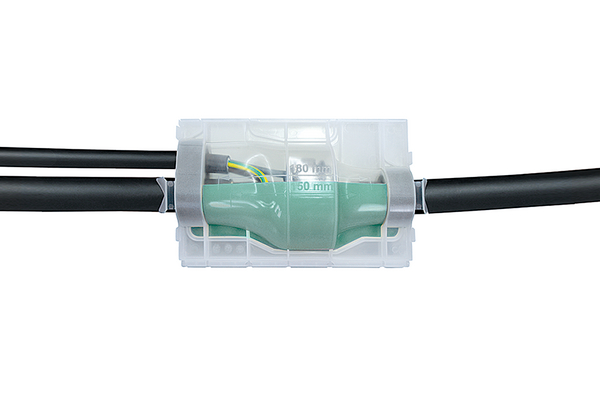

Parallelabzweiggarnitur Hausanschlüsse : PAH-2 / SF
Parallelabzweiggarnitur 4x35 bis 4x150, 4x6 bis 4x70Artikelnummer: 435-12073
Eigenschaften
- Zweiteilige, schlagfeste, transparente Formschalen
- Kompakte Abmessungen
- Definierte Kabeldurchmesser an den Formschalen
- SF-System
- Sofort betriebsbereit
- Längs- und querwasserdicht
- Garnitur unter Wassereinfluss vergießbar
Zulassungen und Normen
Anwendung
Die Parallelabzweiggarnitur PAH ist eine universelle Verbindungs- und Abzweiggarnitur. Geeignet als Einzelabzweigung mit handelsüblichen Abzweigklemmringen. Für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYM.
Anwendungsgebiete: Im Niederspannungsnetz als Abzweiggarnitur für Hausanschlüsse, für Anschlüsse und Verbindungen in Industriegebäuden, für die Energieversorgung im Erdreich, im Freien und im Wasser.
Weitere Produkte in dieser Produktgruppe
Parallelabzweiggarnitur Hausanschlüsse >| Anzahl der Leitungen für Kabeldurchmesser | 4 |
| Ausführung | Gießharz |
| Farbe | Grün (GN) |
| Inhalt | 1Set |
| Kurzbeschreibung | Parallelabzweiggarnitur 4x35 bis 4x150, 4x6 bis 4x70 |
| Menge per | Set |
| Produktbezeichnung | PAH-2 / SF-PUR-GN |
| Produktfamilie | RELICON PAH-2 mit PUR 33 |
| Produktgruppe | Parallelabzweiggarnitur Hausanschlüsse |
| Set Inhalt |
Gießharz PUR 33, 1950 ml/2672 g Im 2-Kammerbeutel Transparente Muffenschale Schaumstoffdichtungen, Schutzhandschuhe, Schmirgelleinen Reinigungstuch, Kabelkit, Montageanleitung SF-Einfüllstutzen (2-Kammerbeutel) |
| Verarbeitungswerkzeug | PTS4, ASS103, RCS0425 |
|
|
|
| Abzweigkabel bis mm² | 4 x 70mm² |
| Abzweigkabel von mm² | 4 x 6mm² |
| Harzmenge | 1950 ml/2672 g |
| Hauptkabel bis mm² | 4 x 150mm² |
| Hauptkabel von mm² | 4 x 35mm² |

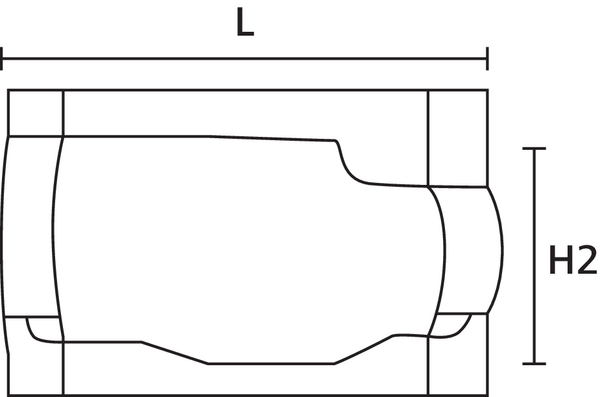

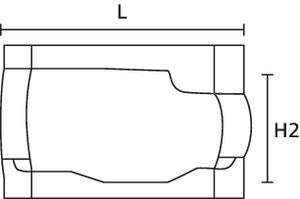

| Höhe (H2) | 130mm |
| Kabeldurchmesser Abzweigkabel | 15-33mm |
| Kabeldurchmesser Hauptkabel | 27-49mm |
| Länge (L) | 300mm |
| Verbindungszubehör | ohne |
| Betriebstemperatur - °C | -25 °C bis +120 °C |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Halogenfrei | Nein |
| Lagerzeit | 48 Monate |
| Material | Polyurethanharz (PUR) |
| Zulassungen/Normen |
|
| EAN / GTIN | 4031026626901 |
| Lagertemperatur | +4 °C bis +40 °C |
| Verpackung 3 - Beschaffenheit | Karton |
| Verpackung 3 - Breite (m) | 0.315m |
| Verpackung 3 - Gewicht (kg) | 4.163kg |
| Verpackung 3 - Höhe (m) | 0.19m |
| Verpackung 3 - Länge (m) | 0.525m |
| Verpackung 3 - Menge | 1 |
| Verpackung 3 - Volumen (m³) | 0.0314m³ |
| Verpackung 4 - Beschaffenheit | Palette |
| Verpackung 4 - Breite (m) | 0.8m |
| Verpackung 4 - Gewicht (kg) | 208.335kg |
| Verpackung 4 - Höhe (m) | 1.095m |
| Verpackung 4 - Länge (m) | 1.2m |
| Verpackung 4 - Menge | 45 |
| Verpackung 4 - Volumen (m³) | 1.051m³ |
| ETIM 7.0 | EC001170 |
| ETIM60Key | EC001170 |
