Verbindungsgarnituren ohne Schraubverbinder : i-3 / SF

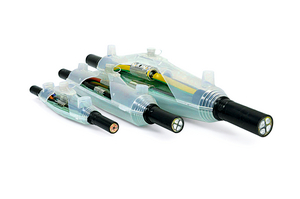

Verbindungsmuffe i-3 / SF 5x10 bis. 5x35Artikelnummer: 435-00083

Eigenschaften

  • Zweiteilige, schlagfeste, transparente Formschalen
  • Kompakte Abmessungen
  • Definierte Kabeldurchmesser an den Formschalen
  • SF-System
  • Sofort betriebsbereit
  • Längs- und querwasserdicht
  • Garnitur unter Wassereinfluss vergießbar

Zulassungen und Normen

Anwendung

Die RELICON Verbindungsgarnituren sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Anschlüsse und Verbindungen in Industriegebäuden, Energieversorgung im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung Gießharz
Farbe Grün (GN)
Inhalt 1Pack
Kurzbeschreibung Verbindungsmuffe i-3 / SF 5x10 bis. 5x35
Produktbezeichnung i-3 / SF-PUR-GN
Produktfamilie RELICON i-Line SF mit PUR 33
Produktgruppe Verbindungsgarnituren ohne Schraubverbinder
Set Inhalt Gießharz PUR 33
Im 2-Kammerbeutel, transparent
Formschalen, transparent
SF-Einfüllstutzen und Adapter
Schutzhandschuhe, Schmirgelleinen, Montageanleitung
HelaTape PVC Isolierband
Abstandshalter für max. 5-adrige Kabel (i-1 bis i-4)
Verarbeitungswerkzeug PTS4, ASS103, RCS0425
Harzmenge 655 ml/897 g
Hauptkabel bis mm² 5 x 35mm²
Hauptkabel von mm² 5 x 10mm²
Höhe (H2) 54mm
Kabeldurchmesser Hauptkabel 21-39mm
Leiterquerschnitt (mm²) von bis 10-35mm²
Länge (L) 360mm
Verbindungszubehör ohne
Betriebstemperatur - °C -25 °C bis +120 °C
ELV konform Ja
Gefahrgut Nein
Halogenfrei Nein
Lagerzeit 48 Monate
Material Polyurethanharz (PUR)
Spannungsreihe 0.6/1kV
Vibrationsdämpfend Nein
Zulassungen/Normen
EAN / GTIN 4031026631189
Gebinde Beutel
Lagertemperatur +4 °C bis +40 °C
Verpackung 1 - Beschaffenheit Karton
Verpackung 1 - Breite (m) 0.21m
Verpackung 1 - Gewicht (kg) 1.812kg
Verpackung 1 - Höhe (m) 0.07m
Verpackung 1 - Länge (m) 0.38m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00559
ETIM 7.0 EC001169
ETIM60Key EC001169
