Verbindungsgarnituren mit Schraubverbinder : i-3 Premium / SF

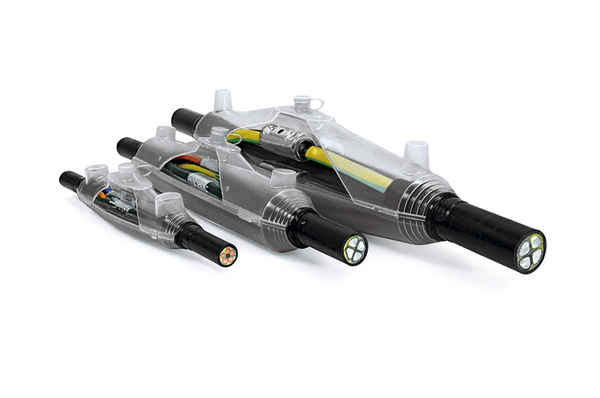

Gießharzmuffe i-3 Premium / SF mit PUR 771, 5x6 bis 5x35Artikelnummer: 435-12111

Eigenschaften

  • Zweiteilige, schlagfeste, transparente Formschalen
  • Kompakte Abmessungen
  • Definierte Kabeldurchmesser an den Formschalen
  • SF-System
  • Sofort betriebsbereit
  • Längs- und querwasserdicht
  • Garnitur unter Wassereinfluss vergießbar
  • Verbinder für AI- und Cu-Leiter
  • Sichere Verbindung bis 5-adrige Kabel

Zulassungen und Normen

Anwendung

Die RELICON Premium Verbindungsgarnituren sind zusätzlich mit einem integrierten Verbinderblock ausgestattet. Sie sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie werden universell verwendet für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Anschlüsse und Verbindungen in Industriegebäuden, Energieversorgung im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung Gießharz
Farbe Schwarz (BK)
Inhalt 1Set
Kurzbeschreibung Gießharzmuffe i-3 Premium / SF mit PUR 771, 5x6 bis 5x35
Menge per Set
Produktbezeichnung i-3 Premium / SF-PUR-BK
Produktfamilie RELICON i-Line Premium SF mit PUR 771
Produktgruppe Verbindungsgarnituren mit Schraubverbinder
Set Inhalt Gießharz PUR 771
Im2-Kammerbeutel, transparent
Formschalen, transparent
SF-Einfüllstutzen und Adapter
Schutzhandschuhe, Schmirgelleinen, Montageanleitung
HelaTape PVC Isolierband
Verbinderblock mit 5 Schraubverbindern inkl. Inbusschlüssel
Verarbeitungswerkzeug PTS4, ASS103, RCS0425
Harzmenge 655 ml/897 g
Hauptkabel bis mm² 5 x 35mm²
Hauptkabel von mm² 5 x 6mm²
Höhe (H2) 54mm
Kabeldurchmesser Hauptkabel 21-39mm
Leiterquerschnitt (mm²) von bis 6-35mm²
Länge (L) 360mm
Verbindungszubehör Verbinderblock
Betriebstemperatur - °C -25 °C bis +130 °C
ELV konform Ja
Gefahrgut Nein
Halogenfrei Nein
Lagerzeit 36 Monate
Material Polyurethanharz (PUR)
Spannungsreihe 0.6/1kV
Zulassungen/Normen
EAN / GTIN 4031026627076
Lagertemperatur +4 °C bis +40 °C
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.21m
Verpackung 3 - Gewicht (kg) 2.021kg
Verpackung 3 - Höhe (m) 0.07m
Verpackung 3 - Länge (m) 0.38m
Verpackung 3 - Menge 1
Verpackung 3 - Volumen (m³) 0.0056
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 283.73kg
Verpackung 4 - Höhe (m) 1.055m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 130
Verpackung 4 - Volumen (m³) 1.013
ETIM 7.0 EC001169
ETIM60Key EC001169
