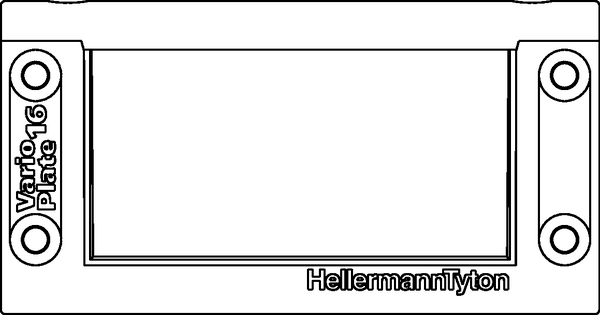

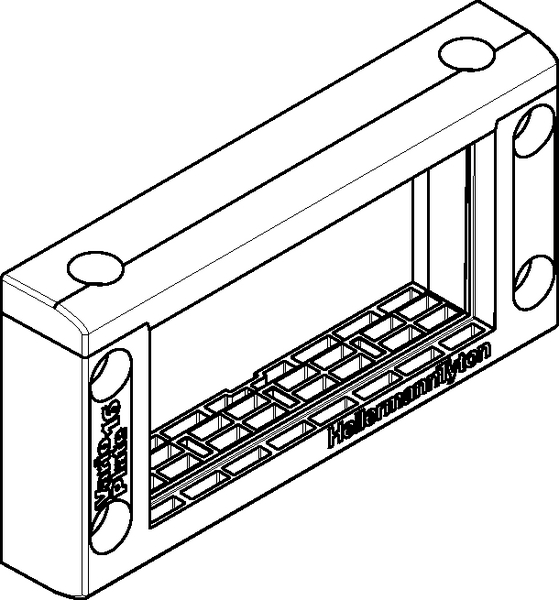

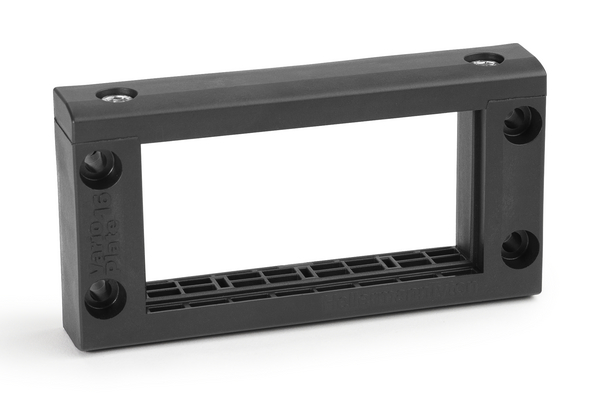

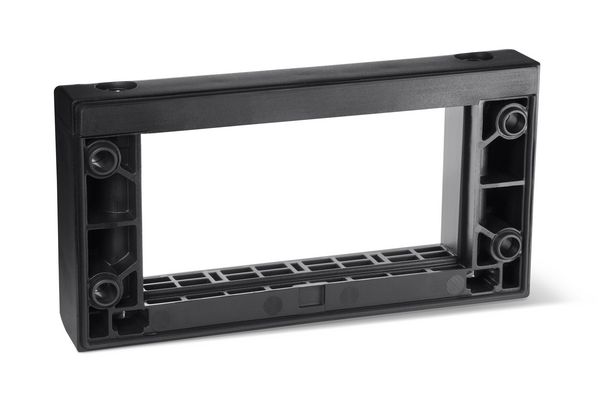

Kabeldurchführungsrahmen 16
Art.-Nr. 440-00002
| VarioPlate-16_Frame-PA66GF25-BK
|
Kopiert
- Zeit- und platzsparendes Design
- Einfache Montage, nachträgliche Änderungen möglich
- Wanddichtung im Rahmendesign enthalten
- Modulare Anwendung für beide Einsatzgrößen (S und L)
- Integrierte Zugentlastung
- Passend für alle gängigen Standard-Ausschnittmaße
- Integrierter Kabeldurchmesser-Toleranzausgleich
- Für Ausschnittgröße 86 x 36-54 mm
- IP 65 und IP 66
- Anzahl Kabeltüllen max : 8
- Bohrdurchmesser : 5,3 mm
Fragen Sie Ihr individuelles Angebot an
Angebot anfordern
Weitere Produkte in dieser Produktgruppe:
| Anwendung | VarioPlate Kabeldurchführungsrahmen werden für die zeit- und platzsparenden Kabelinstallation in Schaltschrankgehäusen und Schaltschränken aller Art eingesetzt. Das vielseitige Design deckt Kabeldurchmesser von 3 bis 33 mm ab. Die teilbaren Kabeldurchführungsrahmen werden zur Durchführung von Leitungen mit und ohne Stecker verwendet. Durch die flexible Inneneinteilung des Rahmens wird nur ein Rahmen je Ausschnittgröße benötigt. Jeder Rahmen ist auf die standardisierten Ausbruchmaße ausgelegt. Die integrierte Dichtung dichtet den Rahmen zuverlässig ab, dadurch wird IP 66 erreicht. Eine zusätzliche Abdichtung ist somit unnötig. |
| Ausführung | beidseitig offen |
| Bezeichnung | Kabeldurchführungsrahmen 16 |
| Farbe | Schwarz (BK) |
| Inhalt | 10ST |
| Inhalt per | Box |
| Kabeldurchmesser (mm) | 33mm |
| Kabeldurchmesser min. (mm) | 3mm |
| Kurzbeschreibung | Kabeldurchführungsrahmen 16 |
| Material | Polyamid 6.6 glasfaserverstärkt (PA66GF25) |
| Produktbezeichnung | VarioPlate-16_Frame-PA66GF25-BK |
| Produktfamilie | Kabeldurchführungsrahmen 16 |
| Produktgruppe | Kabeldurchführungsrahmen |
| Teil - Nettogewicht | 0.075kg |
| Typ | VarioPlate-16_Frame |
Download
| Betriebstemperatur | -40 °C bis +140 °C |
| Brandschutzeigenschaften | UL94 V0 |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Halogenfrei | Ja |
| IP Schutzklasse | IP66 |
| Lagerzeit | unbegrenzt |
| ROHS konform | Ja |
| Selbstverlöschend | Ja |
| UL File Link | Link Link |
| UL File Nummer | E526974 |
| UL anerkannt | Ja |
| UL anerkannt (gültig in USA) | Ja |
| Zulassungen/Normen |
|
| Zulassungen/Normen | CSA -C22.2 No. 94.1, CSA -C22.2 No. 94.2, UL 50, UL 50E |
| EAN / GTIN | 4031026686165 |
| Ursprungsland | DE |
| Verpackung 1 - Beschaffenheit | Karton |
| Verpackung 1 - Breite, gefüllt (m) | 0.12m |
| Verpackung 1 - Gewicht (kg) | 0.818kg |
| Verpackung 1 - Höhe (m) | 0.07m |
| Verpackung 1 - Länge (m) | 0.232m |
| Verpackung 1 - Menge | 10 |
| Verpackung 1 - Volumen (m³) | 0.0019488m³ |
| Verpackung 2 - Breite (m) | 0.267m |
| Verpackung 2 - Höhe (m) | 0.216m |
| Verpackung 2 - Länge (m) | 0.3048m |
| Verpackung 2 - Volumen (m³) | 0.0176m³ |
| Verpackung 3 - Beschaffenheit | Karton |
| Verpackung 3 - Breite (m) | 0.405m |
| Verpackung 3 - Gewicht (kg) | 12.85kg |
| Verpackung 3 - Höhe (m) | 0.3m |
| Verpackung 3 - Länge (m) | 0.405m |
| Verpackung 3 - Menge | 150 |
| Verpackung 3 - Volumen (m³) | 0.0492m³ |
| Verpackung 4 - Beschaffenheit | Palette |
| Verpackung 4 - Breite (m) | 0.8m |
| Verpackung 4 - Gewicht (kg) | 98.1kg |
| Verpackung 4 - Höhe (m) | 1.044m |
| Verpackung 4 - Länge (m) | 1.2m |
| Verpackung 4 - Menge | 900 |
| Verpackung 4 - Volumen (m³) | 1.002m³ |
| Zollwarentarif Nr. | 39269097 |
