Befestigungsbinder für Bolzen, innenverzahnt, Ø2.0-45.0mm, grau, 500ST
Art.-Nr. 156-00084 | T50RSB5-PA46-GY Details

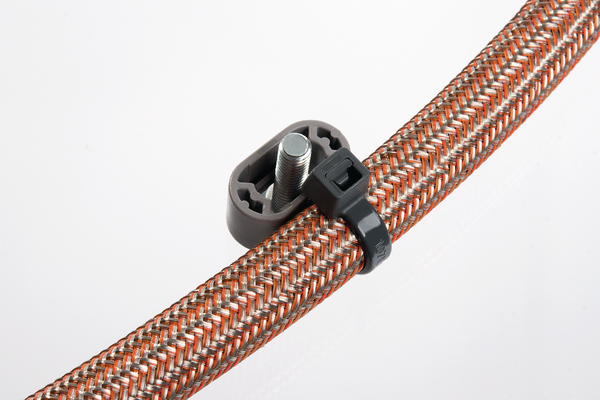

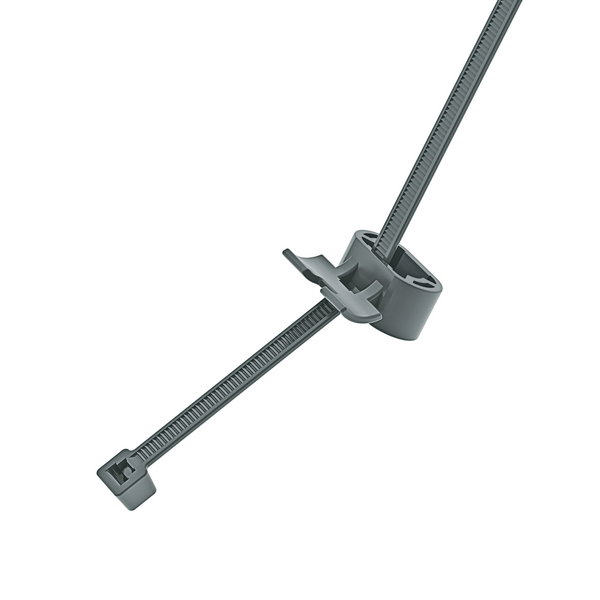

  • 2-teiliger Kabelbinder mit Schweißbolzenaufnahme, vormontiert
  • Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
  • Einfache Montage, werkzeugfrei
  • "Soft-push"-Design für einfache Handmontage
  • SB-Typen für 5 mm Schweißbolzen und M5-Gewindebolzen
  • SBH-Varianten mit Teller für zusätzliche Befestigung von dämmenden Werkstoffen

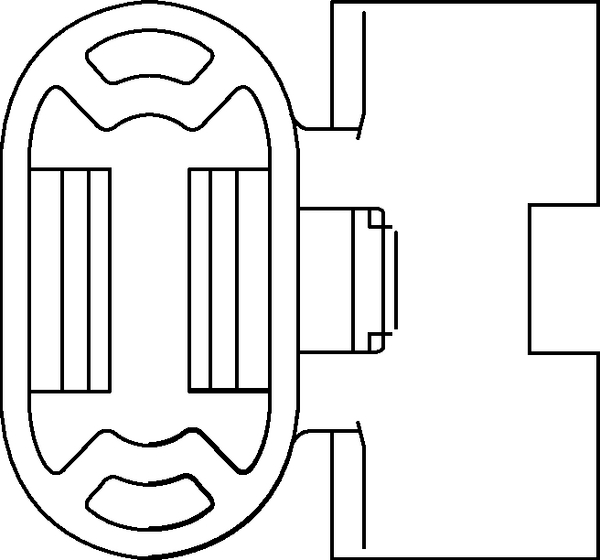

  • Ovale Schweißbolzenhülse für horizontalen Toleranzausgleich
  • GBS8C für 8 mm Schweißbolzen zur Parallelführung
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Die Serie SBH5 wird hauptsächlich im Automobilbereich eingesetzt. Die Serien SB5 und SBS5 sind für die Bündelung und Befestigung von Kabelbäumen und Schläuchen im Schaltschrankbau, der Automobil- und Baumaschinenindustrie geeignet.
Ausführung innenverzahnt
Bandverschluss Kunststoffzunge/-nase
Befestigungsart Schweißbolzenaufnahme
Farbe Grau (GY)
Inhalt 500ST
Inhalt per Beutel
Kurzbeschreibung Befestigungsbinder grau
Lösbarer Verschluss Nein
Material Polyamid 4.6 (PA46)
Position Beschriftungsfläche ohne
Produktbezeichnung T50RSB5-PA46-GY
Produktfamilie SB5 Serie
Produktgruppe Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme, mit Toleranzausgleich
Verarbeitungswerkzeug MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7SP, EVO7i
Bolzen Ø 5.0 mm
Breite (W) 4.6mm
Breite (W2) 21.8mm
Bündel ∅ 2.0-45.0mm
Bündel ∅ max. 45.0mm
Bündel ∅ min. 2.0mm
Dicke (T) 1.2mm
Höhe (H) 1.2mm
Höhe (H2) 10mm

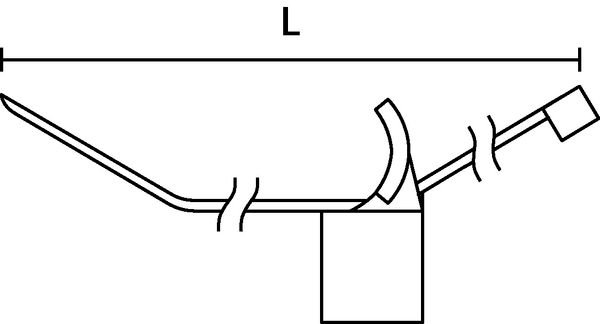

Länge (L) 202mm
Länge (L2) 20mm
Länge Schweissbolzen min. 14.2mm
Mindesthaltekraft 225N
Teil - Nettogewicht 0.003005kg
Betriebstemperatur -40 °C bis +130 °C, (+150 °C, 5000 h; +195 °C, 500 h)
ELV konform Ja
Gefahrgut Nein
Zulassungen/Normen
EAN / GTIN 4031026253640
Mindestbestellmenge 500
Ursprungsland SG
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.39m
Verpackung 1 - Gewicht (kg) 1.546097kg
Verpackung 1 - Höhe (m) 0.14m
Verpackung 1 - Länge (m) 0.3m
Verpackung 1 - Menge 500
Verpackung 1 - Volumen (m³) 0.01638
Verpackung 2 - Beschaffenheit Karton
Verpackung 3 - Beschaffenheit Box
Verpackung 3 - Breite (m) 0.386m
Verpackung 3 - Gewicht (kg) 7.004388kg
Verpackung 3 - Höhe (m) 0.368m
Verpackung 3 - Länge (m) 0.584m
Verpackung 3 - Menge 2000
Verpackung 3 - Volumen (m³) 0.083
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 105.072kg
Verpackung 4 - Höhe (m) 1.248m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 24000
Verpackung 4 - Volumen (m³) 1.198
Zollwarentarif Nr. 39269097
ETIM 7.0 EC000046
ETIM 8.0 Key EC000046
ETIM 9.0 Key EC000046
UNSPSC Code 39121717
