Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm T50ROSEC23

EdgeClip-Familie, Artikelnummer: 156-00006

Eigenschaften

  • Vorkonfektionierte zweiteilige Befestigungsbinder mit EdgeClip
  • Kopf des Kabelbinders kann nach der Befestigung noch verschoben werden
  • Für kleinste Bündeldurchmesser ab 1mm Durchmesser
  • Für Kanten von 3 - 6 mm

Zulassungen und Normen

Anwendung

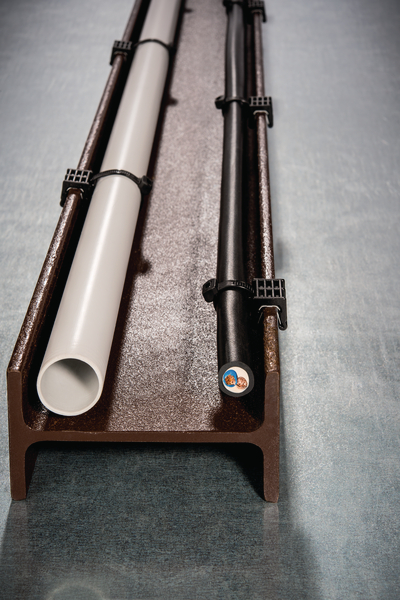

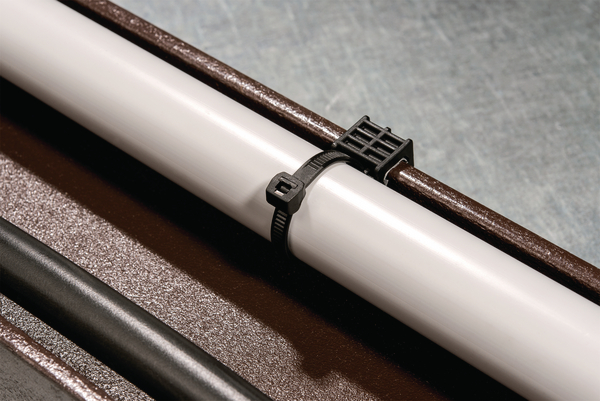

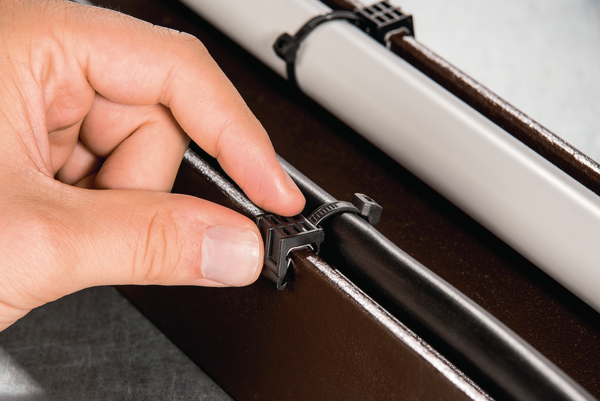

Die Kombination aus Kabelbinder und EdgeClip eignet sich überall dort, wo keine Löcher gebohrt werden können oder aufgrund von hohen Temperaturen eine Klebung versagt. Diese Lösungen werden weitgehend zur Befestigung und Bündelung von Kabeln, Leitungen und Rohren z. B. in derAutomobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.

EdgeClip-Familie ist für folgende Industrie-Branchen geeignet

Anzahl Seiten zum einfädeln der Kabelbinder 2
Ausführung außenverzahnt
Befestigungsart EdgeClip, seitlich, montiert, zweiteilig

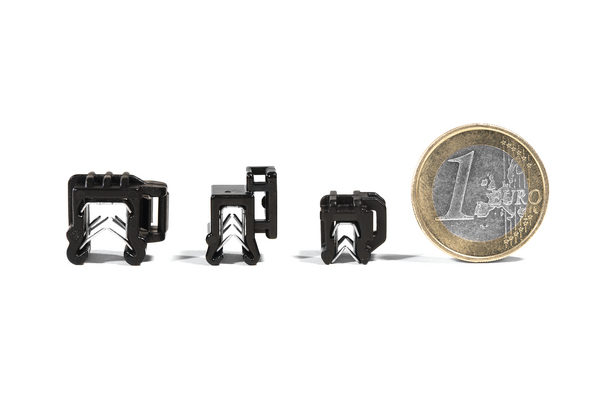

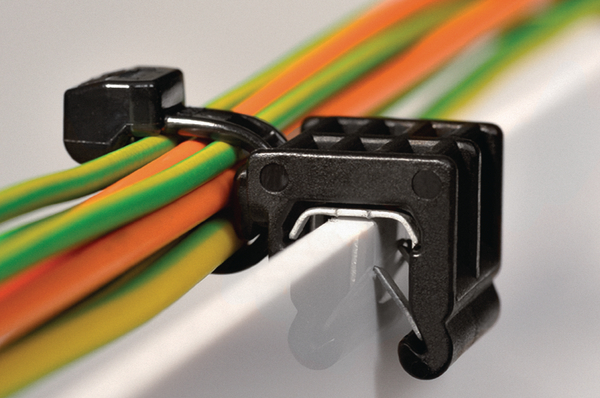

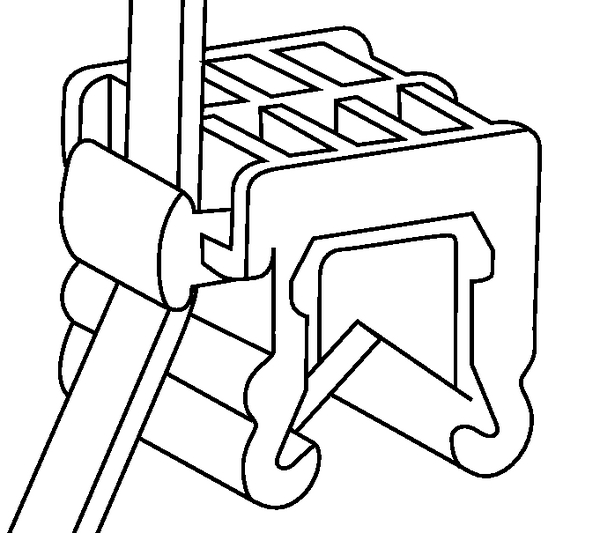

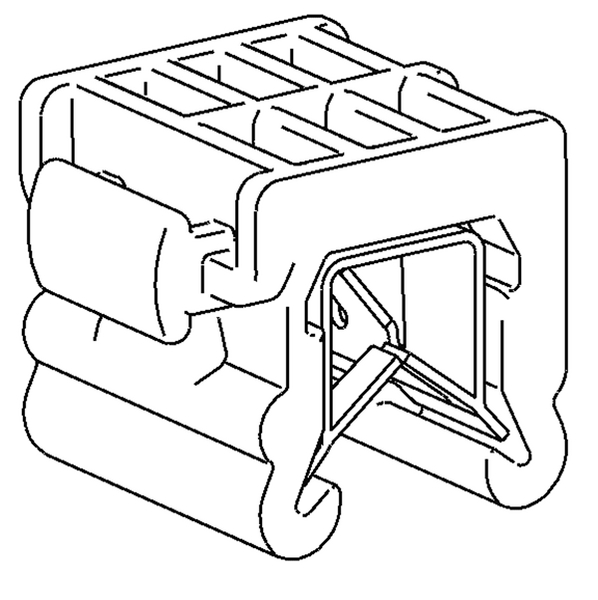

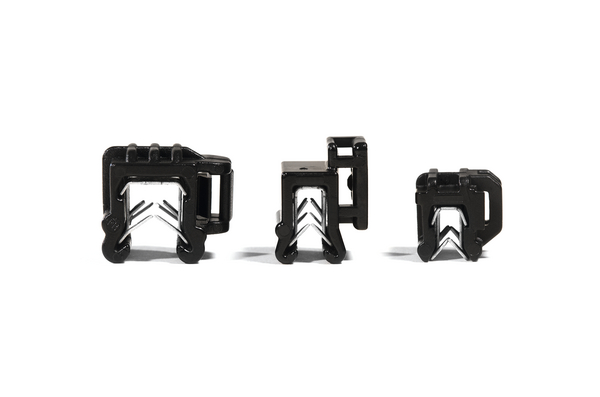

Bezeichnung Diese zweiteiligen Kabelbinder mit Befestigungselemet sind mit Innen- oder außenverzahnten Kabelbindern erhältlich, die dann auf eine Kante mit einer Stärke von 3-6 mm aufgeschoben werden können Die hohen Abzugskräfte sind auf die integrierte Metallklammer zurückzuführen Verschiedene Kantenclip Varianten sind verfügbar, wie z.Bsp. Kabel werden parallel zur Kante geführt oder auch die Installation um 90° Grad zur Kante Der Clip wird von Hand auf die Kante geschoben und durch die integrierte Metallklammer festgehalten. Es ist kein Befestigungsloch erforderlich In Kombination mit den außenverzahnten (OS)- Binder, die speziell zum Schutz der Kabel vor Reibung und Verschleiß entwickelt wurden, bietet die Edge-Clip Familie eine hervorragende Befestigungslösung.
Farbe Schwarz (BK)
GLOBAL PART DESCRIPTION T50ROSEC23-PA66HS/PA66HIRHS-BK
Hauptmerkmale Die EdgeClips sind Zweiteiler für die Kantenbefestigung von 3.0 bis 6.0mm. Der lose Kabelbinder ermöglicht die Verschiebung des Kopfes während der Installation in die richtige Postion unter Berücksichtigung des Verschlusses des Kabelbinders. Die Kombination mit einem außenverzahnten Kabelbinder (OS) reduziert die Gefahr der Beschädigung des Bündelgutes wegen der glatten Oberfläche auf der Kabelisolation. Geeignet für kleinste Bündeldurchmesser ab 1mm Durchmesser.
Inhalt 500Stk.
Kurzbeschreibung (BMEcat) Befestigungsbinder 200x4,6 mm, 2-teilig, hitzestabil, schlagzäh, schwarz
Lösbarer Verschluss Nein
Menge per Beutel
Position Beschriftungsfläche ohne
Produktfamilie EdgeClip-Familie
Produktgruppe Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm
Rotationsschutz YES
Verarbeitungswerkzeug MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9

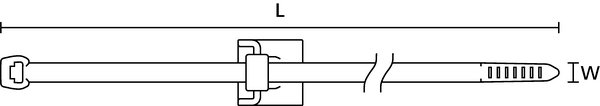

Breite (W) 4.6mm
Breite (W2) 15.9mm
Bündel ∅ max. 45.0mm
Bündel ∅ min. 1.0mm
Dicke (T) 1.3mm
für Blechstärke min - max 3 - 6 mm
für Blechstärke min - max 0.1 - 0.2 "
Höhe (H) 1.3mm
Höhe (H2) 14.6mm
Länge (L) 200.0mm
Länge (L2) 14.8mm
Mindesthaltekraft 225N
Betriebstemperatur - °C -40 °C bis +105 °C
Betriebstemperatur Fußteil -40 °C bis +105 °C
Brandschutzeigenschaften UL94 HB
ELV konform Ja
Fußteil Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Gefahrgut Nein
Kabelbinder Polyamid 6.6 hitzestabilisiert (PA66HS)
Material Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Zulassungen/Normen
EAN / GTIN 4031026240008
Gewicht 1.745kg
Mindestbestellmenge 500
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.45m
Verpackung 1 - Gewicht (kg) 1.7775kg
Verpackung 1 - Höhe (m) 0.2m
Verpackung 1 - Länge (m) 0.395m
Verpackung 1 - Menge 500
Verpackung 1 - Volumen (m³) 0.03555
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.386m
Verpackung 3 - Gewicht (kg) 11.485kg
Verpackung 3 - Höhe (m) 0.368m
Verpackung 3 - Länge (m) 0.584m
Verpackung 3 - Menge 3000
Verpackung 3 - Volumen (m³) 0.083
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 158.856kg
Verpackung 4 - Höhe (m) 1.249m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 36000
Verpackung 4 - Volumen (m³) 1.199
ETIM60Key EC000046
UNSPSC Code 39121703
