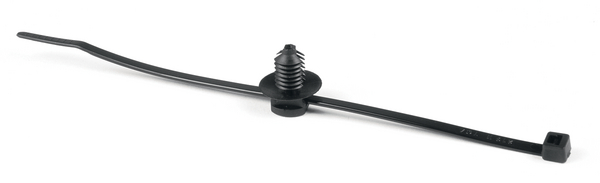

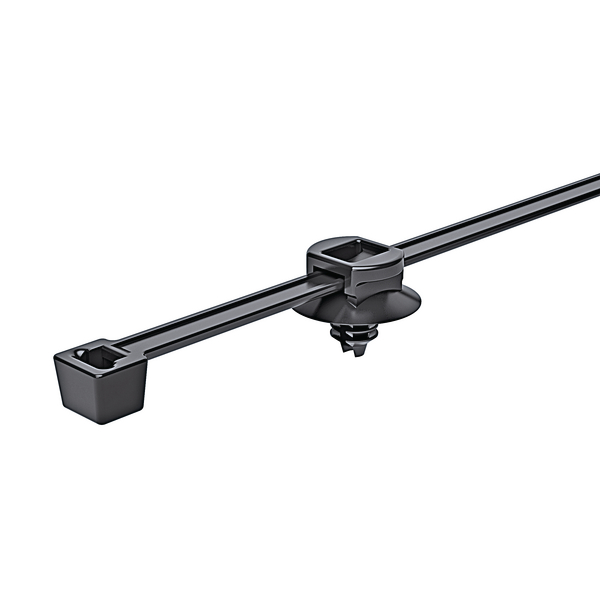

Befestigungsbinder 2-teilig mit Lamellenfuß, mit Teller T50RFT5

T50RFT5 für Blechstärke 0,7 - 3,0 mm, Artikelnummer: 156-00025

Eigenschaften

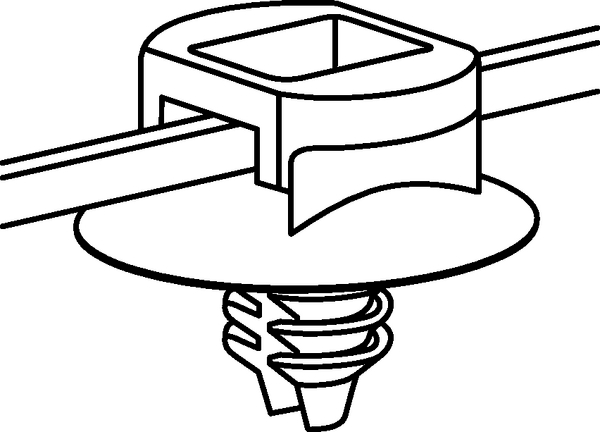

  • 2-teiliger Kabelbinder mit Lamellenfuß, vormontiert
  • Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
  • Einfache Montage, werkzeugfrei
  • Schützt vor eindringendem Schmutz und Staub durch Teller
  • Diverse Blechdicken finden Verwendung mit einem einzigen Lamellen-Fußteil
  • Auch für Sacklochbohrungen mit Gewinde

Zulassungen und Normen

Anwendung

Der Binder wurde hauptsächlich für die Befestigung von Kabelbäumen in der Automobilindustrie entwickelt. Aufgrund seiner einfachen und benutzerfreundlichen Anwendung kommt der Befestigungsbinder auch in anderen Branchen zum Einsatz, z.B. in der Luftfahrt, bei Schaltanlagen und in der Herstellung von Haushaltsgeräten.

T50RFT5 für Blechstärke 0,7 - 3,0 mm ist für folgende Industrie-Branchen geeignet

Anzahl Seiten zum einfädeln der Kabelbinder 2
Ausführung innenverzahnt
Bandverschluss Kunststoffzunge/-nase
Befestigungsart Lamellenfuß
Bezeichnung Diese zweiteiligen Besfestigungsbinder werden montiert geliefert und bieten eine einfache und vielseitige Möglichkeit zum Bündeln und befestigen von Kabeln. Der Lamellenfuß lässt sich leicht in vorgestanzte Löcher in Platten oder Gewindebohrungen, Sacklochbohrungen einschieben und bietet eine sichere Befestigung. Das zweiteilige Design ermöglicht es, das Fußteil in die gewünschte Position zu bringen und die Montage zu erleichtern, während der Teller das Eindringen von Schmutz und Wasser minimiert.
Farbe Schwarz (BK)
GLOBAL PART DESCRIPTION T50RFT5-PA66HS/PA66HIRHS-BK
Inhalt 500Stk.
Kurzbeschreibung (BMEcat) Befestigungsbinder 200x4,6 schwarz
Lösbarer Verschluss Nein
Menge per Beutel
Position Beschriftungsfläche ohne
Produktfamilie T50RFT5 für Blechstärke 0,7 - 3,0 mm
Produktgruppe Befestigungsbinder 2-teilig mit Lamellenfuß, mit Teller
Rotationsschutz NO
Verarbeitungswerkzeug MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO9
Blechstärke max. 0.7–3.0mm
Breite (W) 4.6mm
Bündel ∅ max. 45.0mm
Bündel ∅ min. 4.0mm
für Blechstärke min - max 0.7 - 3 mm
für Blechstärke min - max 0 - 0.1 "
für ∅ Befestigungsloch (FH) 4.5 - 5.0 mm
Höhe (H) 1.2mm
Höhe (H2) 6.9mm

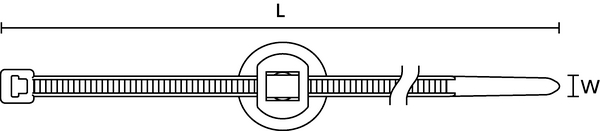

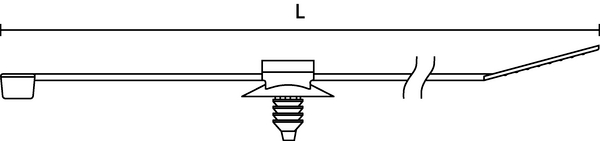

Länge (L) 200.0mm
Länge (L2) 11.6mm
Länge (L3) 13.2mm
Länge Lamellenfuß 6.9mm
Mindesthaltekraft 225N
Stegbreite (W3) 5.0mm
Teller ∅ 16.0mm
Betriebstemperatur - °C -40 °C bis +105 °C
Betriebstemperatur Fußteil -40 °C bis +110 °C
Brandschutzeigenschaften UL94 HB
ELV konform Ja
Fußteil Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Gefahrgut Nein
Kabelbinder Polyamid 6.6 hitzestabilisiert (PA66HS)
Material Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Zulassungen/Normen
EAN / GTIN 4031026251806
Gewicht 0.95kg
Mindestbestellmenge 500
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.45m
Verpackung 1 - Gewicht (kg) 0.9825kg
Verpackung 1 - Höhe (m) 0.2m
Verpackung 1 - Länge (m) 0.395m
Verpackung 1 - Menge 500
Verpackung 1 - Volumen (m³) 0.03555
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.386m
Verpackung 3 - Gewicht (kg) 8.68kg
Verpackung 3 - Höhe (m) 0.368m
Verpackung 3 - Länge (m) 0.584m
Verpackung 3 - Menge 4000
Verpackung 3 - Volumen (m³) 0.083
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 125.208kg
Verpackung 4 - Höhe (m) 1.249m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 48000
Verpackung 4 - Volumen (m³) 1.199
ETIM60Key EC000046
UNSPSC Code 39121703
