Sparen Sie Zeit und Platz in Ihrem Schaltschrank mit der VarioPlate Kabeldurchführung
Erfahren Sie mehr über das Verlegen und Abdichten von Kabeln verschiedener Größen mit der VarioPlate

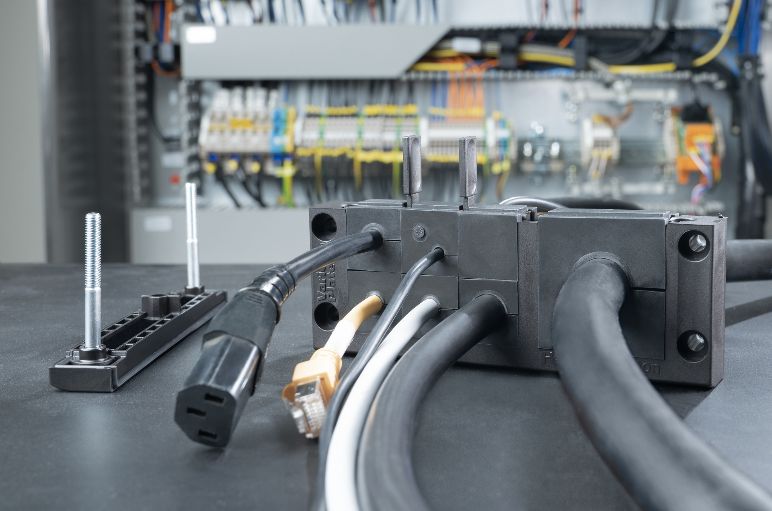

Die VarioPlate Kabeldurchführung wird für die Verlegung von mehreren Kabeln mit unterschiedlichen Durchmessern verwendet. Besonders interessant ist das System der Kabeldurchführung überall dort, wo der Platz begrenzt ist. Des Weiteren kann die VarioPlate mit oder ohne vorkonfektionierten Steckern oder Verbindern zum Einsatz kommen. Die VarioPlate ist in vier verschiedenen Rahmengrößen (24, 16, 10 und 4) erhältlich. Diese entsprechen den gebräuchlichen Ausschnittmaßen im Schaltschrankbau. Kombinierbare Tüllen mit 1, 2 oder 4 Löchern sind für Kabeldurchmesser von 3 - 16 mm (Größe S) und 16 - 33 mm (Größe L) erhältlich.

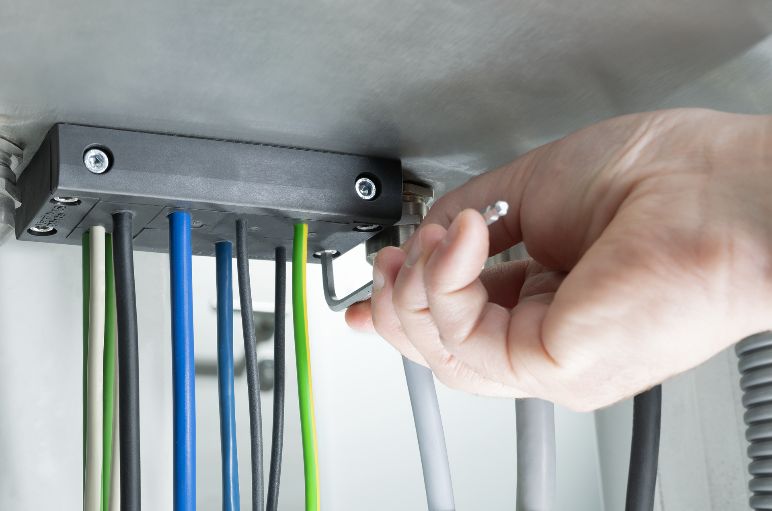

Die Vorteile der Kabeldurchführung auf einen Blick:
- Modulares Design spart Zeit und Platz
- Einfach zu montieren und anzupassen
- Integrierte Rahmendichtung erreicht Schutzklasse IP66
- Kleine und große Kabeldurchführungen in einem Rahmen kombinierbar
- Einsätze enthalten geformte Zugentlastungshalterung
- Das Design des Einsatzlochs gleicht Toleranzen im Kabeldurchmesser aus
- Geeignet für alle gängigen Ausschnittgrößen
- IP65 und IP66 zugelassene Konstruktion
Sparen Sie Zeit bei der Installation:

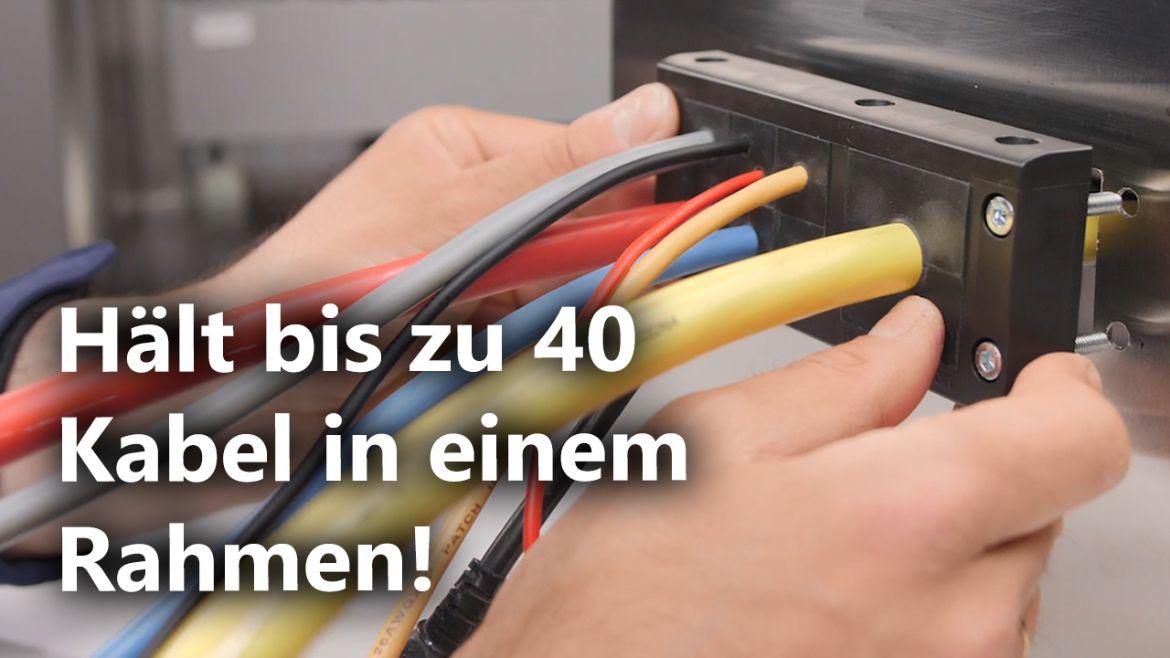

Sehen Sie in diesem Video wie die VarioPlate eingesetzt wird.
-
VarioPlate-4_Frame
440-00000
-
VarioPlate-10_Frame
440-00001
-
VarioPlate-16_Frame
440-00002
-
VarioPlate-24_Frame
440-00003
-
VP-S_0_Blindinsert
440-00004
-
VP-S_3-4_Ins-sgl
440-00005
-
VP-S_4-5_Ins-sgl
440-00006
-
VP-S_5-6_Ins-sgl
440-00007
-
VP-S_6-7_Ins-sgl
440-00008
-
VP-S_7-8_Ins-sgl
440-00009
-
VP-S_8-9_Ins-sgl
440-00010
-
VP-S_9-10_Ins-sgl
440-00011
-
VP-S_10-11_Ins-sgl
440-00012
-
VP-S_11-12_Ins-sgl
440-00013
-
VP-S_12-13_Ins-sgl
440-00014
-
VP-S_13-14_Ins-sgl
440-00015
-
VP-S_14-15_Ins-sgl
440-00016
-
VP-S_15-16_Ins-sgl
440-00017
-
VP-S_2/4-5_Ins-dbl
440-00018
-
VP-S_2/5-6_Ins-dbl
440-00019
-
VP-S_2/6-7_Ins-dbl
440-00020
-
VP-S_2/7-8_Ins-dbl
440-00021
-
VP-S_4/4-5_Ins-quad
440-00022
-
VP-S_4/5-6_Ins-quad
440-00023
-
VP-L_16-17_Ins-sgl
440-00024
-
VP-L_17-18_Ins-sgl
440-00025
-
VP-L_18-19_Ins-sgl
440-00026
-
VP-L_19-20_Ins-sgl
440-00027
-
VP-L_20-21_Ins-sgl
440-00028
-
VP-L_21-22_Ins-sgl
440-00029
-
VP-L_22-23_Ins-sgl
440-00030
-
VP-L_23-24_Ins-sgl
440-00031
-
VP-L_24-25_Ins-sgl
440-00032
-
VP-L_25-26_Ins-sgl
440-00033
-
VP-L_26-27_Ins-sgl
440-00034
-
VP-L_27-28_Ins-sgl
440-00035
-
VP-L_28-29_Ins-sgl
440-00036
-
VP-L_29-30_Ins-sgl
440-00037
-
VP-L_30-31_Ins-sgl
440-00038
-
VP-L_31-32_Ins-sgl
440-00039
-
VP-L_32-33_Ins-sgl
440-00040
-
VP_3-5_Blindplug
440-00041
-
VP_5-7_Blindplug
440-00042
-
VP_7-9_Blindplug
440-00043
-
VP_9-11_Blindplug
440-00044
-
VP_11-13_Blindplug
440-00045
-
VP_13-15_Blindplug
440-00046
-
VP_15-16_Blindplug
440-00047
-
VP_Mounting_Tool
440-00048
-
VP_S_5_Blindplug
440-00049
-
VP_S_7_Blindplug
440-00050
Jetzt Broschüre runterladen
Alle Vorteile haben wir für Sie nochmal in einer Broschüre zusammengefasst.
